Mô tả sản phẩm

TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, Tấm cảm ứng ELO SCN-A5-FLT19.0-F02-0H1-R, màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật tấm cảm ứng ELO SCN-A5-FLT19.0-F02-0H1-R

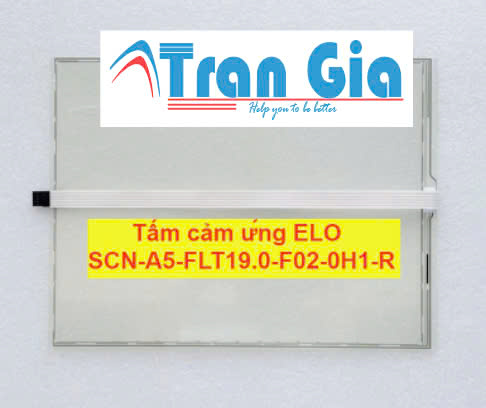

Tên sản phẩm: Tấm cảm ứng ELO SCN-A5-FLT19.0-F02-0H1-R
Bảo hành: 12 tháng
Hàng trong kho: Còn
Hiện trạng sản phẩm: Mới 100%
Hãng sản xuất: Elo Touch Solutions
Model: SCN-A5-FLT19.0-F02-0H1-R
Công nghệ cảm ứng: Surface Acoustic Wave (SAW)
Kích thước màn hình: 19 inch
Tỷ lệ khung hình: 5:4
Kích thước tổng thể: Khoảng 387.05 mm × 322.85 mm
Độ dày kính: Khoảng 2.0 mm
Bề mặt: Kính cường lực, không phủ lớp chống chói
Loại cảm ứng: Đơn điểm hoặc đa điểm (tùy phiên bản hệ điều hành hỗ trợ)
Độ trong suốt: Cao, không có lớp phủ làm giảm độ sáng màn hình
Độ nhạy: Cao, phản hồi nhanh với thao tác chạm
Độ phân giải cảm ứng: Tương thích với màn hình 1280 × 1024 hoặc 1440 × 900
Độ chính xác cảm ứng: ± 2.5 mm
Tuổi thọ: Trên 50 triệu lần chạm
Tốc độ phản hồi: < 10ms
Cổng kết nối: USB hoặc RS232 (tùy phiên bản)
Dây cáp: Khoảng 1.5m
Điện áp hoạt động: 5V DC
Nhiệt độ hoạt động: 0°C đến 50°C
Nhiệt độ bảo quản: -40°C đến 70°C
Độ ẩm hoạt động: 10% – 90% RH, không ngưng tụ
Máy ATM, kiosk thông tin, hệ thống bán lẻ POS
Thiết bị y tế, hệ thống điều khiển công nghiệp
Màn hình hiển thị quân sự, hàng không

Cấu tạo tấm cảm ứng ELO SCN-A5-FLT19.0-F02-0H1-R

1. Mặt kính cảm ứng

Chất liệu: Kính cường lực trong suốt, không có lớp phủ làm giảm chất lượng hiển thị.
Độ dày: Khoảng 2.0mm, đảm bảo độ bền và khả năng chống trầy xước cao.
Chức năng: Đóng vai trò là bề mặt tiếp xúc, truyền tải lực chạm đến hệ thống cảm biến.

2. Bộ phát và bộ thu sóng âm (Transducers)

Gồm 3 bộ phát/thu sóng âm đặt tại 3 cạnh của tấm cảm ứng.
Nguyên lý hoạt động:
- Bộ phát tạo ra sóng âm bề mặt lan truyền trên mặt kính.
- Khi chạm vào màn hình, ngón tay sẽ hấp thụ một phần năng lượng sóng âm.
- Bộ thu đo lường sự suy giảm của sóng để xác định vị trí chạm.
Ưu điểm:
- Không bị hao mòn như cảm ứng điện trở.
- Độ chính xác cao hơn so với cảm ứng điện dung.

3. Lớp lưới phản xạ (Reflectors)

Bố trí dọc theo các cạnh của màn hình.
Chức năng:
- Hướng sóng âm đi theo một quỹ đạo cố định để quét toàn bộ màn hình.
- Đảm bảo tín hiệu phản hồi chính xác khi có thao tác chạm.

4. Mạch điều khiển cảm ứng (Controller Board)

Giao tiếp qua cổng USB hoặc RS232.
Chức năng:
- Xử lý tín hiệu cảm ứng và truyền dữ liệu đến hệ thống điều khiển (PC, PLC, HMI, v.v.).
- Xác định tọa độ chính xác của điểm chạm theo dữ liệu thu từ bộ thu sóng âm.

5. Dây cáp kết nối

Nguồn cấp điện: 5V DC.
Cáp tín hiệu: USB hoặc RS232 để giao tiếp với máy tính, màn hình HMI, hệ thống điều khiển.

Đặc điểm nổi bật tấm cảm ứng ELO SCN-A5-FLT19.0-F02-0H1-R

1. Công nghệ cảm ứng SAW (Surface Acoustic Wave)

Độ chính xác cao: Công nghệ SAW sử dụng sóng âm để phát hiện vị trí chạm, mang lại độ chính xác và phản hồi tốt hơn so với công nghệ cảm ứng điện trở.
Độ bền cao: Không bị hao mòn cơ học như màn hình điện trở hoặc điện dung vì không có lớp màng phủ.
Hỗ trợ cảm ứng đa điểm: Tương thích với Windows 7, 8, 10 và Linux, hỗ trợ cảm ứng nhiều điểm chạm.

2. Kích thước lớn 19 inch

Phù hợp với các ứng dụng yêu cầu màn hình lớn như kiosk, máy bán hàng tự động, hệ thống điều khiển công nghiệp.

3. Độ trong suốt cao

Do không sử dụng lớp phủ, màn hình giữ được độ trong suốt cao, giúp hình ảnh hiển thị rõ ràng và sắc nét.

4. Chống trầy xước tốt

Mặt kính cảm ứng có độ cứng cao, chống trầy xước hiệu quả, thích hợp cho môi trường công nghiệp và thương mại.

5. Khả năng chống nhiễu tốt

Không bị ảnh hưởng bởi các tác nhân điện từ hoặc nhiễu từ môi trường, đảm bảo hiệu suất ổn định.

6. Ứng dụng rộng rãi

Dùng trong hệ thống kiosk, ATM, thiết bị y tế, hệ thống điều khiển công nghiệp, POS (máy bán hàng), thiết bị quân sự.

Mục đích sử dụng tấm cảm ứng ELO SCN-A5-FLT19.0-F02-0H1-R

1. Hệ thống kiosk thông tin

Dùng trong kiosk tra cứu thông tin tại sân bay, bệnh viện, ngân hàng, trung tâm mua sắm.
Cho phép người dùng tương tác trực tiếp với màn hình để xem thông tin.

2. Hệ thống máy bán hàng POS (Point of Sale)

Được sử dụng trong các quầy thanh toán của siêu thị, cửa hàng bán lẻ, nhà hàng.
Hỗ trợ nhân viên bán hàng nhập dữ liệu, xử lý thanh toán nhanh chóng.

3. Máy ATM và thiết bị ngân hàng

Được dùng trong máy rút tiền ATM, máy gửi tiền tự động.
Cảm ứng nhạy, bền bỉ, không bị mài mòn như các loại cảm ứng điện trở.

4. Hệ thống điều khiển công nghiệp

Ứng dụng trong màn hình điều khiển PLC, hệ thống SCADA trong nhà máy.
Độ chính xác cao, hoạt động ổn định trong môi trường khắc nghiệt.

5. Thiết bị y tế

Được sử dụng trong máy xét nghiệm, màn hình theo dõi bệnh nhân.
Độ chính xác cao giúp bác sĩ thao tác dễ dàng khi điều khiển thiết bị.

6. Hệ thống quân sự, hàng không

Dùng trong bảng điều khiển máy bay, radar, hệ thống giám sát.
Độ bền cao, chống nhiễu tốt, phù hợp cho các ứng dụng yêu cầu độ chính xác cao.

7. Hệ thống giáo dục và hội nghị

Dùng trong bảng tương tác thông minh, giúp giảng viên, diễn giả trình bày nội dung trực quan hơn.

Ngoài ra chúng tôi chuyên sửa tấm cảm ứng ELO SCN-A5-FLT19.0-F02-0H1-R

Các lỗi của màn hình HMI gồm có:
Màn hình cảm ứng HMI bị nứt, vỡ
– Màn hình cảm ứng HMI hiển thị mờ
– Màn hình cảm ứng HMI hiển thị bị chấm đen
– Màn hình cảm ứng HMI bị hiển thị sọc
– Màn hình cảm ứng HMI không hiển thị, không sáng
– Màn hình HMI bị treo (bị đơ), không thể cảm ứng
– Màn hình cảm ứng HMI chạm không ăn
– Màn hình HMI bị lỗi nguồn, mất nguồn
– Màn hình HMI HITECH bị lỗi cao áp
– Màn hình HMI HITECH bị lỗi không kết nối được với PLC
Chúng tôi nhận sửa: (nhanh và giá tốt nhất)
