Mô tả sản phẩm

TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, Tấm cảm ứng ELO SCN-AT-FLT14.1-004-0H1-R E411654, màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật tấm cảm ứng ELO SCN-AT-FLT14.1-004-0H1-R E411654

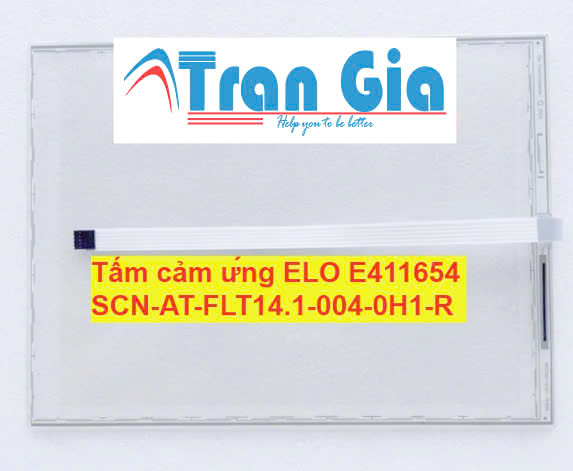

Tên sản phẩm: Tấm cảm ứng ELO SCN-AT-FLT14.1-004-0H1-R E411654
Bảo hành: 12 tháng
Hàng trong kho: Còn
Hiện trạng sản phẩm: Mới 100%
Kích thước đường chéo: 14.1 inch
Độ dày kính: 2.36 mm (danh nghĩa)
Độ dày tổng thể sau hoàn thiện: 2.67 mm (+0.5 mm/-0.0 mm)
Loại cảm ứng: Điện trở 5 dây (5-Wire Resistive)
Độ phân giải: 4096 x 4096
Tuổi thọ cảm ứng: Hơn 35 triệu lần chạm tại một điểm
Độ truyền sáng: 83% đối với cấu trúc Film + Glass
Độ cứng bề mặt: 3H
Nhiệt độ hoạt động: -10°C đến 60°C
Hệ điều hành hỗ trợ: Linux, DOS, Windows 9X/ME, Windows 2000/XP

Cấu tạo tấm cảm ứng ELO SCN-AT-FLT14.1-004-0H1-R E411654

1. Lớp phủ bề mặt (Top Layer – Film)

Chất liệu: Lớp màng polyester có phủ chất dẫn điện trong suốt (Indium Tin Oxide – ITO).
Chức năng: Nhận lực tác động từ ngón tay hoặc bút cảm ứng và truyền tín hiệu đến lớp cảm ứng phía dưới.
Độ bền: Chống trầy xước, chịu lực tác động nhẹ.

2. Lớp cảm ứng chính (Bottom Layer – Glass)

Chất liệu: Kính cường lực có phủ ITO.
Chức năng: Đóng vai trò là lớp tiếp xúc chính trong quá trình chạm, giúp duy trì độ chính xác cao khi thao tác.
Độ cứng: Khoảng 3H theo tiêu chuẩn bút chì.

3. Khoảng cách giữa các lớp (Spacer Dots)

Chất liệu: Các vi hạt cách điện nhỏ.
Chức năng: Ngăn cách hai lớp màng cảm ứng để tránh tiếp xúc khi không có tác động, giúp hệ thống cảm ứng hoạt động ổn định.

4. Lớp dẫn điện (Electrode Layer)

Công nghệ: Mạch điện trở 5 dây với các điện cực chính bố trí tại bốn góc của lớp kính.
Chức năng: Phân phối điện áp đồng đều trên bề mặt cảm ứng, tăng độ bền và tuổi thọ so với công nghệ điện trở 4 dây.

5. Lớp keo dán (Adhesive Layer)

Chất liệu: Keo quang học trong suốt (Optical Clear Adhesive – OCA).
Chức năng: Kết dính chắc chắn các lớp, giúp tấm cảm ứng hoạt động ổn định và tăng độ trong suốt.

6. Cổng kết nối (Tail Connector)

Loại cáp: Dây tín hiệu FPC hoặc dải mạch dẻo, kết nối với bộ điều khiển cảm ứng.
Giao tiếp: Tương thích với nhiều bộ điều khiển cảm ứng, hỗ trợ kết nối với hệ thống máy tính công nghiệp.

Đặc điểm của cấu tạo 5 dây điện trở

Độ bền cao hơn cảm ứng 4 dây, vì chỉ có lớp kính chịu trách nhiệm đo lường vị trí chạm, giúp tránh hao mòn trên bề mặt.
Hoạt động tốt trong môi trường công nghiệp có độ ẩm cao, bụi bẩn hoặc khi sử dụng găng tay.
Tuổi thọ cao, có thể chịu được trên 35 triệu lần chạm tại một điểm cố định.

Đặc điểm nổi bật tấm cảm ứng ELO SCN-AT-FLT14.1-004-0H1-R E411654

1. Độ bền cao, chịu lực tốt

Công nghệ cảm ứng điện trở 5 dây giúp tăng độ bền so với công nghệ 4 dây.
Tuổi thọ cao, chịu được trên 35 triệu lần chạm tại một điểm cố định.
Chịu lực tốt, hoạt động ổn định ngay cả khi bị tác động bởi vật cứng hoặc lực nhấn mạnh.

2. Hoạt động tốt trong môi trường khắc nghiệt

Chống bụi, chống nước, phù hợp với các môi trường công nghiệp, nhà máy sản xuất.
Có thể sử dụng găng tay hoặc bút cảm ứng mà không ảnh hưởng đến độ chính xác.
Hoạt động ổn định trong điều kiện độ ẩm cao, không bị ảnh hưởng bởi hơi nước hoặc dầu mỡ.

3. Độ nhạy cao, chính xác tốt

Cảm ứng nhạy, không cần dùng lực quá mạnh khi thao tác.
Độ chính xác ±1%, cho trải nghiệm mượt mà khi sử dụng.
Hỗ trợ đa dạng phương thức chạm: ngón tay, bút stylus, găng tay, vật cứng…

4. Kết nối linh hoạt, dễ dàng tích hợp

Cổng kết nối chuẩn, tương thích với nhiều bộ điều khiển cảm ứng công nghiệp.
Dễ dàng lắp đặt với hệ thống HMI, máy POS, thiết bị y tế và màn hình điều khiển công nghiệp.

5. Hỗ trợ nhiều ứng dụng công nghiệp

Sử dụng phổ biến trong máy CNC, màn hình điều khiển HMI, ATM, thiết bị y tế, bán lẻ…
Thiết kế phẳng (Flat Surface) giúp hạn chế bám bụi và dễ dàng vệ sinh.

Mục đích sử dụng tấm cảm ứng ELO SCN-AT-FLT14.1-004-0H1-R E411654

1. Ứng dụng trong công nghiệp

Được sử dụng phổ biến trong màn hình điều khiển HMI, hệ thống giám sát sản xuất.
Lắp đặt trong máy CNC, máy tự động hóa, giúp thao tác dễ dàng và chính xác.
Hoạt động tốt trong môi trường khắc nghiệt, chịu được bụi bẩn, dầu mỡ và độ ẩm cao.

2. Thiết bị y tế và phòng thí nghiệm

Được sử dụng trong máy xét nghiệm, máy siêu âm, máy đo đạc y tế.
Hỗ trợ cảm ứng bằng bút stylus hoặc găng tay, phù hợp với môi trường y tế.
Độ bền cao, đảm bảo hoạt động ổn định trong thời gian dài.

3. Máy bán hàng (POS) và kiosk tự động

Lắp đặt trong máy POS, kiosk tra cứu thông tin, máy bán hàng tự động.
Độ nhạy cao, phản hồi nhanh, hỗ trợ chạm nhiều lần liên tục.
Chống trầy xước, đảm bảo hoạt động mượt mà trong môi trường thương mại.

4. Hệ thống ngân hàng & ATM

Sử dụng trong màn hình cảm ứng của máy ATM, quầy giao dịch ngân hàng.
Hoạt động tốt cả khi chạm bằng vật cứng hoặc bút cảm ứng.
Chống nước, chống bụi, phù hợp với môi trường công cộng.

5. Hệ thống giao thông & kiểm soát

Ứng dụng trong bảng điều khiển xe buýt, tàu điện, hệ thống soát vé.
Tương thích với nhiều loại màn hình công nghiệp.
Bền bỉ, hoạt động tốt trong điều kiện nhiệt độ và độ ẩm cao.

Ngoài ra chúng tôi chuyên sửa tấm cảm ứng ELO SCN-AT-FLT14.1-004-0H1-R E411654

Các lỗi của màn hình HMI gồm có:
Màn hình cảm ứng HMI bị nứt, vỡ
– Màn hình cảm ứng HMI hiển thị mờ
– Màn hình cảm ứng HMI hiển thị bị chấm đen
– Màn hình cảm ứng HMI bị hiển thị sọc
– Màn hình cảm ứng HMI không hiển thị, không sáng
– Màn hình HMI bị treo (bị đơ), không thể cảm ứng
– Màn hình cảm ứng HMI chạm không ăn
– Màn hình HMI bị lỗi nguồn, mất nguồn
– Màn hình HMI HITECH bị lỗi cao áp
– Màn hình HMI HITECH bị lỗi không kết nối được với PLC
Chúng tôi nhận sửa: (nhanh và giá tốt nhất)
