1. Lớp phủ trên cùng (Top Coating):

• Đây là “bức tường thành” đầu tiên bảo vệ màn hình khỏi những tác động từ môi trường bên ngoài.
• Vật liệu thường được sử dụng là các loại nhựa trong suốt, có độ cứng cao như PET (Polyethylene Terephthalate) hoặc acrylic, được xử lý đặc biệt để tăng cường khả năng chống trầy xước, chống hóa chất và chống bụi bẩn.
• Lớp phủ này không chỉ bảo vệ các lớp bên trong mà còn đảm bảo độ trong suốt, giúp người dùng nhìn rõ hình ảnh hiển thị.

2. Lớp màng PET (Polyethylene Terephthalate) với lớp dẫn điện ITO:

• Lớp màng PET là một màng nhựa mỏng, linh hoạt, đóng vai trò quan trọng trong việc ghi nhận các thao tác chạm.
• Mặt dưới của màng PET được phủ một lớp vật liệu dẫn điện trong suốt, thường là ITO (Indium Tin Oxide). ITO là một hợp chất oxit kim loại có khả năng dẫn điện tốt và độ trong suốt cao, cho phép ánh sáng từ màn hình LCD đi qua mà không bị cản trở.
• Lớp ITO này tạo thành một mạng lưới điện trở, và khi có lực tác động vào màn hình, mạng lưới này sẽ bị biến dạng, dẫn đến sự thay đổi điện trở.

3. Lớp không khí (Air Gap) hoặc lớp cách điện (Spacer Dots):

• Đây là khoảng không gian nhỏ giữa lớp màng PET và lớp kính bên dưới, đóng vai trò như một “khoảng đệm”.
• Mục đích chính của lớp này là ngăn chặn sự tiếp xúc không mong muốn giữa hai lớp dẫn điện khi không có thao tác chạm.
• Trong một số thiết kế, thay vì lớp không khí, người ta sử dụng các điểm cách điện (Spacer Dots) được in hoặc dán lên lớp kính. Các điểm này có kích thước rất nhỏ và được phân bố đều khắp bề mặt màn hình, đảm bảo khoảng cách cố định giữa hai lớp.

4. Lớp kính (Glass Layer) với lớp dẫn điện ITO:

• Lớp kính là một lớp vật liệu cứng, đóng vai trò là nền tảng cho màn hình cảm ứng.
• Tương tự như lớp màng PET, mặt trên của lớp kính cũng được phủ một lớp ITO, tạo thành một mạng lưới điện trở thứ hai.
• Khi lớp màng PET bị ấn xuống và chạm vào lớp kính, hai lớp ITO sẽ tiếp xúc với nhau, tạo ra sự thay đổi điện trở tại điểm chạm.

5. Lớp nền (Backing):

• Đây là lớp vật liệu cuối cùng, nằm ở mặt sau của màn hình cảm ứng.
• Lớp nền có chức năng bảo vệ các lớp bên trong khỏi các tác động cơ học và môi trường.
• Nó cũng có thể tích hợp các thành phần khác như mạch điện điều khiển.

6. Nguyên lý hoạt động

• Khi người dùng chạm vào màn hình, lực tác động sẽ làm cho lớp màng PET bị biến dạng và chạm vào lớp kính bên dưới.
• Tại điểm tiếp xúc, hai lớp ITO sẽ tạo thành một mạch điện kín, và sự thay đổi điện trở sẽ được ghi nhận bởi bộ điều khiển.
• Bộ điều khiển sẽ phân tích sự thay đổi điện trở này để xác định tọa độ (x, y) của điểm chạm.
• Dữ liệu tọa độ này sau đó được gửi đến bộ xử lý của màn hình HMI, cho phép hệ thống phản hồi lại thao tác của người dùng.
• Do là màn hình cảm ứng điện trở, nên chúng được kích hoạt bởi áp lực, do đó có thể dùng tay, bút hoặc găng tay để điều khiển.
• Màn hình cảm ứng điện trở có ưu điểm giá thành rẻ, và chống bụi tốt. Nhược điểm là độ nhạy và độ trong suốt kém hơn màn hình cảm ứng điện dung.

1. Công nghệ cảm ứng điện trở – Độ tin cậy trong môi trường công nghiệp:

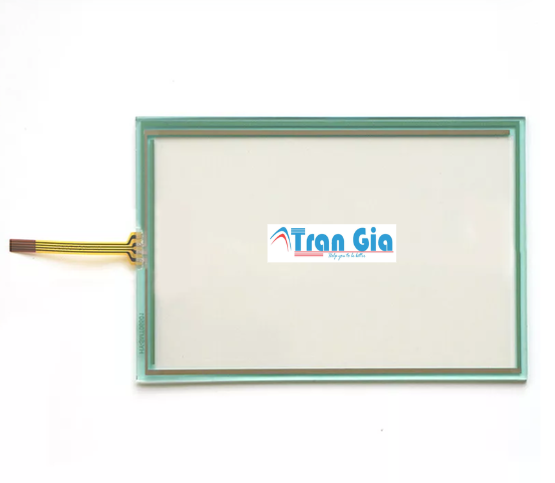

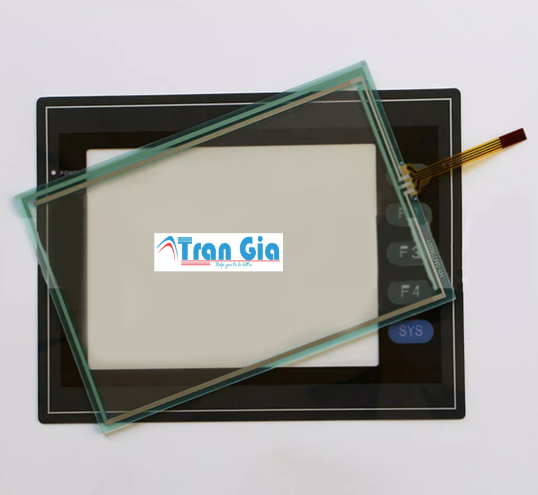

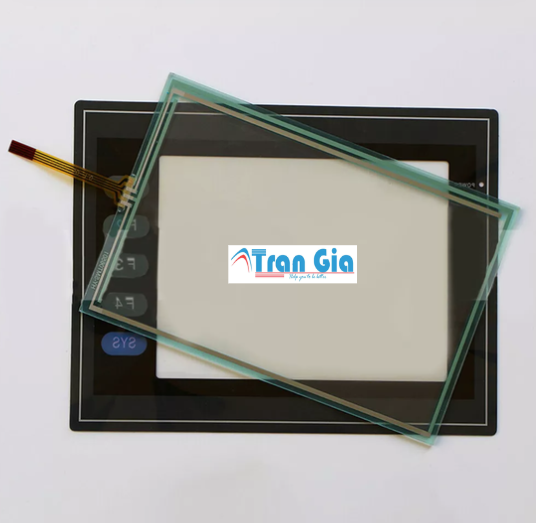

• Tấm cảm ứng DOP-AS57 sử dụng công nghệ cảm ứng điện trở, một lựa chọn phổ biến và đáng tin cậy trong môi trường công nghiệp.
• Khác với cảm ứng điện dung, cảm ứng điện trở hoạt động dựa trên áp lực vật lý. Điều này có nghĩa là màn hình có thể được điều khiển bằng bất kỳ vật thể nào, từ ngón tay trần, găng tay, bút cảm ứng, đến thậm chí là các vật dụng đơn giản khác.
• Đặc điểm này mang lại tính linh hoạt cao, đặc biệt trong các môi trường làm việc khắc nghiệt, nơi người vận hành có thể phải đeo găng tay hoặc làm việc trong điều kiện bụi bẩn.
• Công nghệ điện trở cũng ít bị ảnh hưởng bởi nhiễu điện từ, một yếu tố quan trọng trong môi trường công nghiệp có nhiều thiết bị điện tử.

2. Kích thước 5.7 inch – Sự cân bằng giữa không gian hiển thị và tính tiện dụng:

• Kích thước 5.7 inch của màn hình DOP-AS57 đạt được sự cân bằng lý tưởng giữa không gian hiển thị thông tin và tính tiện dụng trong lắp đặt và sử dụng.
• Kích thước này đủ lớn để hiển thị rõ ràng các thông tin quan trọng, biểu đồ, và nút điều khiển, giúp người vận hành dễ dàng theo dõi và tương tác với hệ thống.
• Đồng thời, kích thước nhỏ gọn cho phép màn hình được lắp đặt trong các tủ điện hoặc bảng điều khiển có không gian hạn chế, mà không chiếm quá nhiều diện tích.
• Kích thước này rất phổ biến trong các ứng dụng tự động hóa vừa và nhỏ.

3. Độ bền và khả năng chống chịu – Hoạt động ổn định trong điều kiện khắc nghiệt:

• Tấm cảm ứng DOP-AS57 được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, nơi có thể gặp phải bụi bẩn, độ ẩm, rung động, và các tác động vật lý khác.
• Lớp phủ bề mặt của màn hình được làm từ vật liệu có độ bền cao, chống trầy xước và chống hóa chất, đảm bảo tuổi thọ lâu dài.
• Cấu trúc chắc chắn của màn hình giúp nó chịu được rung động và va đập, đảm bảo hoạt động ổn định ngay cả trong các điều kiện làm việc khó khăn.
• Điều này làm cho màn hình trở thành một lựa chọn đáng tin cậy cho các ứng dụng trong nhà máy sản xuất, nhà máy chế biến, và các môi trường công nghiệp khác.

4. Tính ổn định và độ tin cậy – Hoạt động liên tục và không gián đoạn:

• Màn hình HMI Delta nói chung và tấm cảm ứng DOP-AS57 nói riêng, được biết đến với tính ổn định và độ tin cậy cao trong quá trình vận hành.
• Các thành phần điện tử và vật liệu được lựa chọn kỹ lưỡng để đảm bảo hoạt động liên tục và không gián đoạn, giảm thiểu thời gian chết của hệ thống.
• Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp, nơi sự gián đoạn trong hoạt động có thể gây ra tổn thất lớn về sản xuất và chi phí.
• Delta electronics là một nhà sản xuất có uy tín, nên chất lượng sản phẩm được đảm bảo.

5. Tính ứng dụng rộng rãi – Linh hoạt trong nhiều lĩnh vực công nghiệp:

• Tấm cảm ứng DOP-AS57 được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, bao gồm điều khiển máy móc, giám sát quy trình sản xuất, tự động hóa hệ thống, và nhiều ứng dụng khác.
• Nó có thể được tích hợp vào các hệ thống điều khiển PLC, SCADA, và các hệ thống tự động hóa khác, tạo ra một giao diện người dùng trực quan và dễ sử dụng.
• Tính linh hoạt của màn hình cho phép nó được tùy chỉnh để đáp ứng các yêu cầu cụ thể của từng ứng dụng, từ các hệ thống đơn giản đến các hệ thống phức tạp.
• Có thể kể đến các ngành như: sản xuất thực phẩm, sản xuất ô tô, ngành nhựa, ngành in ấn, v.v.

6. Bảo trì và thay thế – Dễ dàng bảo dưỡng và sửa chữa:

• Mặc dù có độ bền cao, tấm cảm ứng DOP-AS57 cũng có thể bị hỏng sau một thời gian dài sử dụng.
• Khi đó, việc bảo trì và thay thế tấm cảm ứng là tương đối đơn giản, giúp khôi phục chức năng của màn hình HMI một cách nhanh chóng.
• Các nhà phân phối và trung tâm bảo hành của Delta Electronics thường có sẵn các linh kiện thay thế, đảm bảo thời gian sửa chữa ngắn nhất.
• Việc này giúp giảm thiểu thời gian chết của thiết bị.

1. Giao diện người-máy (HMI) trực quan:

• Mục đích cốt lõi của tấm cảm ứng này là tạo ra một giao diện trực quan và dễ sử dụng cho người vận hành máy móc và hệ thống.
• Nó cho phép người dùng theo dõi trạng thái hoạt động, điều chỉnh thông số, và thực hiện các thao tác điều khiển một cách trực tiếp thông qua màn hình cảm ứng.
• Điều này giúp tăng cường hiệu quả làm việc, giảm thiểu sai sót, và cải thiện khả năng phản ứng nhanh chóng trong các tình huống vận hành.

2. Giám sát và điều khiển quy trình sản xuất:

• Trong các nhà máy và dây chuyền sản xuất, DOP-AS57 được sử dụng để giám sát và điều khiển các quy trình tự động hóa.
• Nó hiển thị các thông tin quan trọng như nhiệt độ, áp suất, tốc độ, và các thông số khác, cho phép người vận hành theo dõi và điều chỉnh quy trình sản xuất theo thời gian thực.
• Việc này giúp đảm bảo chất lượng sản phẩm, tối ưu hóa hiệu suất, và giảm thiểu thời gian ngừng hoạt động.

3. Điều khiển máy móc và thiết bị công nghiệp:

• Tấm cảm ứng này được tích hợp vào các hệ thống điều khiển máy móc và thiết bị công nghiệp, cho phép người dùng điều khiển các chức năng và hoạt động của máy móc một cách dễ dàng.
• Ví dụ, nó có thể được sử dụng để điều khiển các máy ép nhựa, máy đóng gói, robot công nghiệp, và các thiết bị khác.
• Việc này giúp tăng cường độ chính xác và linh hoạt trong quá trình điều khiển máy móc.

4. Thu thập và hiển thị dữ liệu:

• DOP-AS57 có khả năng thu thập và hiển thị dữ liệu từ các cảm biến và thiết bị khác trong hệ thống.
• Nó có thể hiển thị dữ liệu dưới dạng biểu đồ, đồ thị, và các định dạng khác, giúp người dùng phân tích và đánh giá hiệu suất của hệ thống.
• Việc này hỗ trợ trong việc theo dõi, phân tích và đưa ra các quyết định vận hành chính xác.

5. Ứng dụng trong các hệ thống tự động hóa tòa nhà:

• Ngoài các ứng dụng công nghiệp, DOP-AS57 cũng có thể được sử dụng trong các hệ thống tự động hóa tòa nhà.
• Nó có thể được sử dụng để điều khiển hệ thống chiếu sáng, hệ thống điều hòa không khí, hệ thống an ninh, và các hệ thống khác.
• Việc này giúp tăng cường tiện nghi và tiết kiệm năng lượng trong tòa nhà.

6. Thay thế các nút bấm cơ truyền thống:

Trong các hệ thống điều khiển công nghiệp truyền thống, bảng điều khiển thường được trang bị hàng loạt các nút bấm cơ, công tắc, và đèn báo. Tuy nhiên, phương pháp này có một số hạn chế:

• Giới hạn về không gian: Mỗi chức năng điều khiển đòi hỏi một nút bấm riêng biệt, dẫn đến bảng điều khiển trở nên cồng kềnh và chiếm nhiều không gian. Đặc biệt trong các hệ thống phức tạp, số lượng nút bấm có thể rất lớn, gây khó khăn cho việc bố trí và vận hành.
• Khả năng tùy biến hạn chế: Khi cần thay đổi chức năng điều khiển, việc thay thế hoặc bổ sung nút bấm cơ là một quá trình phức tạp và tốn kém.
• Độ bền và độ tin cậy: Các nút bấm cơ có thể bị mòn hoặc hỏng hóc sau một thời gian dài sử dụng, đặc biệt trong môi trường công nghiệp khắc nghiệt. Bụi bẩn, độ ẩm, và rung động có thể ảnh hưởng đến độ tin cậy của chúng.
• Khả năng hiển thị thông tin hạn chế: Các nút bấm cơ chỉ có thể thực hiện một chức năng duy nhất và không thể hiển thị thông tin chi tiết về trạng thái hoạt động của hệ thống.
