1. Lớp bảo vệ bề mặt (Overlay):

• Đây là lớp ngoài cùng, tiếp xúc trực tiếp với người sử dụng. Nó không chỉ bảo vệ các lớp bên trong khỏi bụi bẩn, nước, dầu mỡ và hóa chất, mà còn chịu được các tác động cơ học như trầy xước và va đập nhẹ.
• Thường được làm từ polyester hoặc polycarbonate, lớp này có độ trong suốt cao để đảm bảo hình ảnh hiển thị rõ ràng.
• Một số phiên bản có thể có lớp phủ chống lóa hoặc chống tĩnh điện để cải thiện trải nghiệm người dùng.

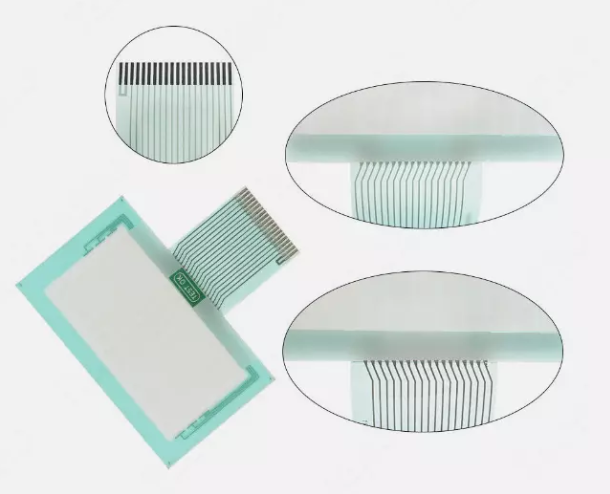

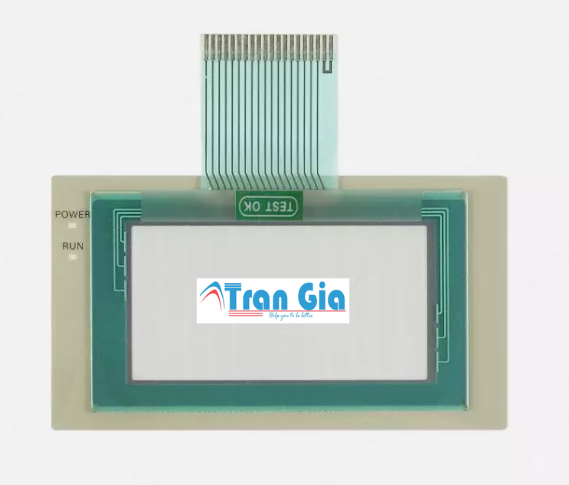

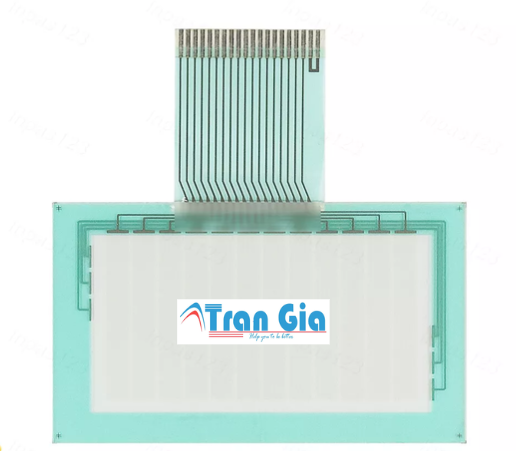

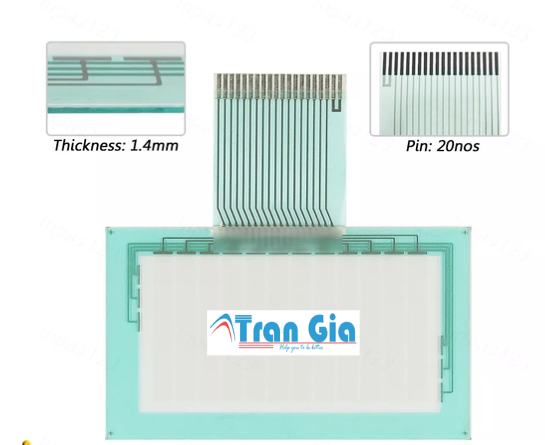

2. Lớp cảm ứng điện trở (Resistive Touch Layer):

• Lớp này là trái tim của hệ thống cảm ứng, bao gồm hai lớp vật liệu dẫn điện trong suốt (thường là Indium Tin Oxide – ITO) được ngăn cách bởi các điểm cách điện nhỏ.
• Khi người dùng chạm vào màn hình, áp lực sẽ làm hai lớp dẫn điện tiếp xúc tại điểm chạm.
• Sự thay đổi điện trở tại điểm tiếp xúc này được đo lường bởi bộ điều khiển, từ đó xác định tọa độ vị trí chạm.
• Công nghệ cảm ứng điện trở có ưu điểm là hoạt động tốt với nhiều loại vật liệu chạm (ngón tay, bút, găng tay), nhưng độ nhạy có thể bị ảnh hưởng bởi áp lực và độ bền có giới hạn.

3. Lớp hiển thị tinh thể lỏng (LCD):

• Omron NT20S-ST121 V2 sử dụng màn hình LCD đơn sắc, nghĩa là chỉ hiển thị hai màu (thường là đen và trắng hoặc xanh lá cây).
• Màn hình LCD bao gồm một lớp tinh thể lỏng được kẹp giữa hai lớp kính. Các tinh thể lỏng này có khả năng thay đổi hướng khi có điện trường tác động.
• Khi điện trường được áp dụng, các tinh thể lỏng sẽ xoay, cho phép ánh sáng từ đèn nền đi qua, tạo ra điểm sáng trên màn hình.
• Các điểm ảnh (pixel) được sắp xếp thành ma trận, và việc điều khiển từng điểm ảnh cho phép hiển thị các ký tự và đồ họa.

4. Lớp đèn nền (Backlight):

• Đèn nền cung cấp ánh sáng để màn hình LCD có thể hiển thị hình ảnh trong điều kiện ánh sáng yếu.
• Trong NT20S-ST121 V2, đèn nền thường sử dụng công nghệ đèn LED (Light Emitting Diode) vì hiệu suất cao và tuổi thọ dài.
• Ánh sáng từ đèn nền được phân tán đều qua một lớp khuếch tán để đảm bảo độ sáng đồng đều trên toàn bộ màn hình.

5. Bo mạch điện tử (Circuit Board):

• Bo mạch điện tử là nơi chứa các linh kiện điện tử quan trọng, bao gồm vi xử lý, bộ nhớ (ROM, RAM), bộ điều khiển cảm ứng, và các mạch giao tiếp.
• Vi xử lý có nhiệm vụ xử lý dữ liệu đầu vào từ lớp cảm ứng, điều khiển màn hình LCD, và thực hiện các chức năng logic của HMI.
• Bộ nhớ ROM chứa chương trình hệ thống và dữ liệu cố định, trong khi bộ nhớ RAM được sử dụng để lưu trữ dữ liệu tạm thời.
• Các mạch giao tiếp cho phép HMI kết nối với các thiết bị khác như PLC (Programmable Logic Controller) thông qua các cổng nối tiếp (RS-232, RS-422/485).

6. Vỏ bảo vệ (Housing):

• Vỏ bảo vệ được làm từ vật liệu nhựa hoặc kim loại chắc chắn, bảo vệ các linh kiện bên trong khỏi các tác động vật lý và môi trường.
• Vỏ bảo vệ cũng có chức năng tản nhiệt, giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện điện tử.
• Vỏ được thiết kế để có thể lắp đặt lên tủ điện một cách dễ dàng.
• Các cổng kết nối được bố trí ở phía sau vỏ.

• Kích thước màn hình: 4.3 inch STN LCD, nhỏ gọn, phù hợp với không gian hạn chế.
• Độ phân giải: 320 x 240 pixel (QVGA), hiển thị rõ ràng.
• Màu sắc hiển thị: Đơn sắc với 8 mức xám, giúp cải thiện độ tương phản.
• Độ sáng: 100 cd/m², phù hợp với điều kiện ánh sáng trong nhà máy.
• Loại cảm ứng: Điện trở, hỗ trợ thao tác bằng tay hoặc bút stylus.
• Cấu tạo vật liệu: Lớp dẫn điện ITO (Indium Tin Oxide) kết hợp với lớp phủ PET giúp tăng độ bền và khả năng chống trầy xước.
• Độ bền: Hơn 1 triệu lần chạm, đảm bảo tuổi thọ dài lâu trong môi trường công nghiệp.

• Bộ nhớ màn hình: 128 KB, lưu trữ hình ảnh và dữ liệu vận hành.
• Khả năng lập trình: Hỗ trợ các lệnh đồ họa cơ bản để hiển thị trạng thái thiết bị.
• Cổng giao tiếp: RS-232C.
• Hỗ trợ giao thức:
  • Omron Host Link
  • NT Link
  • C200H Direct
  • Mitsubishi Communications
• Tốc độ truyền dữ liệu: 1.200 – 19.200 bps.
• Nguồn cấp: 24VDC ±10%.
• Công suất tiêu thụ: Khoảng 4W, tiết kiệm điện.
• Khả năng chống nhiễu: Thiết kế chống nhiễu điện từ giúp hoạt động ổn định.
• Kích thước tổng thể: 218 mm (rộng) × 110 mm (cao) × 38 mm (sâu).
• Kích thước cắt lắp đặt: 192 mm × 96 mm.
• Trọng lượng: 0.4 kg.
• Nhiệt độ hoạt động: 0°C ~ 50°C.
• Độ ẩm hoạt động: 35% ~ 85% RH (không ngưng tụ).
• Chống rung: Đạt tiêu chuẩn công nghiệp, chịu được môi trường sản xuất có độ rung nhẹ.

• Kích thước màn hình 4.3 inch nhỏ gọn, phù hợp cho không gian hạn chế:

Với kích thước 4.3 inch, NT20S-ST121 V2 được thiết kế để phù hợp với các ứng dụng công nghiệp có không gian lắp đặt hạn chế. Điều này đặc biệt hữu ích trong các tủ điện nhỏ, máy móc di động, hoặc các hệ thống tự động hóa có yêu cầu về kích thước nhỏ gọn.

Kích thước này cũng giúp giảm chi phí lắp đặt và tích hợp, đồng thời tăng tính linh hoạt trong thiết kế hệ thống.

Mặc dù nhỏ gọn, màn hình vẫn đủ lớn để hiển thị các thông tin quan trọng một cách rõ ràng và dễ đọc.

• Màn hình LCD đơn sắc (Monochrome), độ tin cậy cao trong môi trường khắc nghiệt:

Việc sử dụng màn hình LCD đơn sắc giúp tăng độ bền và độ tin cậy của HMI, đặc biệt trong môi trường công nghiệp có nhiều rung động, bụi bẩn, và nhiệt độ biến đổi.

Màn hình đơn sắc tiêu thụ ít điện năng hơn so với màn hình màu, giúp tiết kiệm năng lượng và kéo dài tuổi thọ của thiết bị.

Mặc dù chỉ hiển thị hai màu, màn hình vẫn cung cấp đủ thông tin cần thiết cho các ứng dụng tự động hóa đơn giản, nơi yêu cầu chính là độ tin cậy và khả năng hoạt động ổn định.

• Công nghệ cảm ứng điện trở, đảm bảo độ bền và độ chính xác:

Công nghệ cảm ứng điện trở được sử dụng trong NT20S-ST121 V2 có khả năng hoạt động tốt trong môi trường công nghiệp khắc nghiệt, nơi có thể có bụi bẩn, dầu mỡ, hoặc người vận hành đeo găng tay.

Cảm ứng điện trở có độ bền cao, chịu được nhiều lần chạm và áp lực, đảm bảo tuổi thọ dài cho thiết bị.

Mặc dù không nhạy bén như cảm ứng điện dung, cảm ứng điện trở vẫn cung cấp độ chính xác đủ để người vận hành thực hiện các thao tác điều khiển một cách hiệu quả.

• Thiết kế chắc chắn, chịu được môi trường công nghiệp khắc nghiệt:

NT20S-ST121 V2 được thiết kế với vỏ bảo vệ chắc chắn, làm từ vật liệu chịu lực và chịu nhiệt, giúp bảo vệ các linh kiện bên trong khỏi các tác động vật lý và môi trường.

Thiết bị có khả năng hoạt động ổn định trong điều kiện nhiệt độ biến đổi, độ ẩm cao, và môi trường có nhiều rung động.

Thiết kế này đảm bảo HMI hoạt động liên tục và đáng tin cậy trong thời gian dài, giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì.

• Khả năng kết nối RS-232C, tích hợp dễ dàng với các thiết bị khác:

Cổng kết nối RS-232C cho phép NT20S-ST121 V2 giao tiếp với PLC và các thiết bị khác trong hệ thống tự động hóa.

Kết nối này giúp truyền dữ liệu và lệnh điều khiển giữa HMI và các thiết bị khác một cách hiệu quả.

Việc tích hợp dễ dàng giúp người dùng tạo ra các hệ thống tự động hóa hoàn chỉnh và linh hoạt.

• Phần mềm lập trình Omron, dễ dàng tạo và chỉnh sửa giao diện:

NT20S-ST121 V2 tương thích với phần mềm lập trình của Omron, cung cấp các công cụ mạnh mẽ để tạo và chỉnh sửa giao diện người dùng.

Phần mềm này cho phép người dùng thiết kế các màn hình hiển thị, nút bấm, và các thành phần giao diện khác một cách dễ dàng và trực quan.

Việc sử dụng phần mềm lập trình của Omron giúp giảm thời gian phát triển và triển khai ứng dụng, đồng thời tăng tính linh hoạt trong việc tùy chỉnh giao diện theo yêu cầu cụ thể.
