TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, Tấm cảm ứng màn hình HMI PROFACE GP4000 Series  ,  PLC, động cơ AC Servo, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

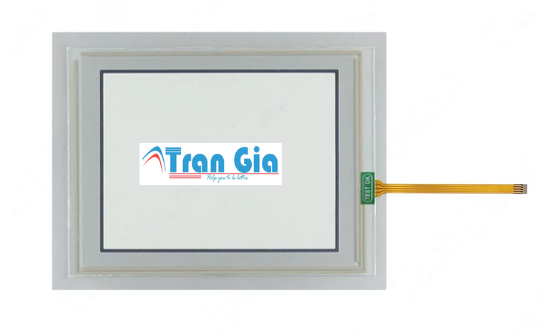

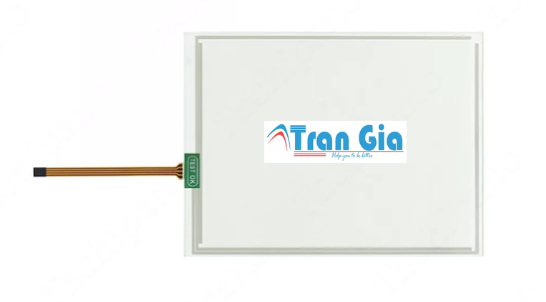

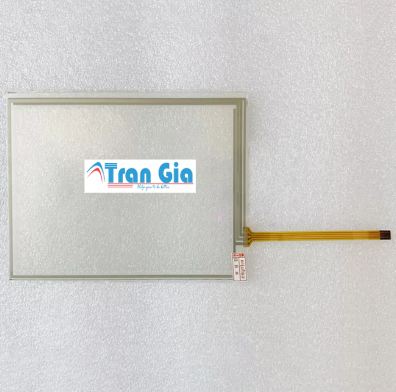

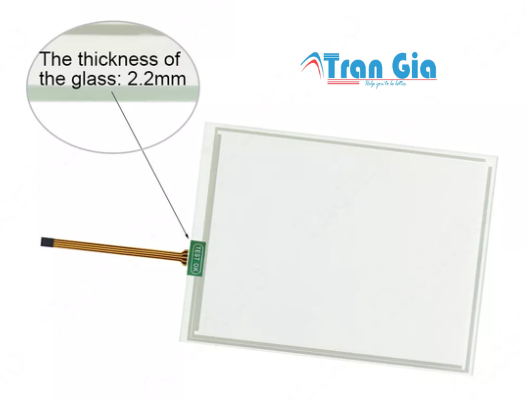

Cấu tạo của tấm cảm ứng màn hình HMI PROFACE GP4000 Series

1. Lớp bảo vệ ngoài cùng (Protective Layer)

• Chất liệu: Nhựa cứng hoặc kính chống xước, có độ trong suốt cao.
• Chức năng:
  • Bảo vệ màn hình cảm ứng khỏi trầy xước, bụi bẩn, hóa chất.
  • Đảm bảo hiển thị rõ nét và không làm giảm chất lượng hình ảnh.
• Đặc điểm:
  • Có khả năng chống nước, chống dầu, phù hợp môi trường công nghiệp.
  • Một số model có lớp phủ chống chói giúp dễ dàng quan sát.

2. Lớp cảm ứng điện trở (Resistive Touch Layer)

• Cấu tạo: Gồm hai lớp dẫn điện (ITO – Indium Tin Oxide), cách nhau bởi các lớp cách điện siêu mỏng.
• Nguyên lý hoạt động:
  • Khi nhấn vào màn hình, hai lớp dẫn điện tiếp xúc nhau tại điểm nhấn.
  • Vi điều khiển trong HMI xác định tọa độ chính xác của điểm tiếp xúc và thực hiện lệnh điều khiển tương ứng.
• Ưu điểm:
  • Hoạt động tốt ngay cả khi sử dụng găng tay hoặc bút stylus.
  • Độ bền cao, phù hợp với môi trường công nghiệp.

3. Lớp dẫn điện (Electrode Layer)

• Chức năng: Truyền tín hiệu từ lớp cảm ứng đến bộ điều khiển.
• Cấu tạo:
  • Các điện cực nhỏ được bố trí dọc theo viền màn hình.
  • Khi cảm ứng xảy ra, tín hiệu điện sẽ truyền về bộ điều khiển để xử lý.

4. Lớp nền màn hình hiển thị (LCD Panel)

• Công nghệ: LCD TFT với độ phân giải cao (VGA, WVGA, XGA…).
• Chức năng: Hiển thị hình ảnh, giao diện điều khiển, thông báo trạng thái thiết bị.

5. Lớp bo mạch điều khiển cảm ứng (Touch Controller Board)

• Chức năng:
  • Xử lý tín hiệu cảm ứng từ tấm điện trở và gửi lệnh điều khiển đến hệ thống.
  • Kết nối với vi xử lý chính của màn hình HMI.
• Kết nối: Thông qua giao tiếp USB, RS-232 hoặc I2C.

Thông số kỹ thuật của tấm cảm ứng màn hình HMI PROFACE GP4000 Series

• Tên sản phẩm: Tấm cảm ứng màn hình HMI PROFACE GP4000 Series
• Loại màn hình: Cảm ứng điện trở (Resistive Touch Panel)
• Màu sắc hiển thị: 65.536 màu hoặc đơn sắc (tùy model)
• Độ phân giải: VGA (640×480), SVGA (800×600), WVGA (800×480), XGA (1024×768)
• Độ sáng: Điều chỉnh tự động hoặc thủ công
• Góc nhìn: 60° lên/xuống, 70° trái/phải (tùy model)
• Tuổi thọ màn hình: Hơn 50.000 giờ sử dụng liên tục
• CPU: ARM Cortex-A8, tốc độ cao
• Bộ nhớ RAM: 64MB – 256MB (tùy model)
• Bộ nhớ Flash: 16MB – 128MB
• Hỗ trợ thẻ nhớ SD/SDHC để mở rộng dung lượng lưu trữ
• Lưu trữ dữ liệu và chương trình trực tiếp trên USB hoặc SD Card
• Cổng Serial (RS-232C/RS-422/RS-485): Kết nối PLC, biến tần, cảm biến
• Cổng Ethernet 10/100 Base-T: Kết nối với mạng công nghiệp và hệ thống SCADA
• Cổng USB 2.0 (Host & Device):
  • Kết nối với USB Flash để sao lưu dữ liệu
  • Kết nối chuột, bàn phím, máy in
• Hỗ trợ giao thức truyền thông:
  • Modbus RTU/TCP, Profinet, EtherNet/IP, CANopen, DeviceNet
  • Hỗ trợ kết nối PLC của Siemens, Omron, Mitsubishi, Schneider, Allen-Bradley…

• Hỗ trợ giao diện đồ họa, hiển thị biểu đồ, hình ảnh động
• Hiển thị cảnh báo lỗi, báo cáo dữ liệu theo thời gian thực
• Phần mềm lập trình: Pro-face GP-Pro EX
• Hỗ trợ Web Server, giúp điều khiển và giám sát từ xa qua trình duyệt web
• Nguồn cấp: 24V DC (±10%)
• Công suất tiêu thụ: 5W – 15W (tùy model)
• Vật liệu vỏ: Nhôm hoặc nhựa chịu lực cao cấp
• Chuẩn bảo vệ: IP65/IP67 (chống bụi, chống nước)
• Chịu nhiệt độ: -20°C đến 60°C
• Chống rung: 10 – 500 Hz, 5G
• Hoạt động liên tục trong môi trường công nghiệp khắc nghiệt

Đặc điểm của tấm cảm ứng màn hình HMI PROFACE GP4000 Series

1. Công nghệ cảm ứng điện trở (Resistive Touch Panel)

• Cảm ứng 4 hoặc 5 lớp điện trở giúp thao tác chính xác, nhạy bén.
• Hoạt động ngay cả khi đeo găng tay hoặc sử dụng bút stylus.
• Không bị ảnh hưởng bởi nhiễu điện từ, phù hợp môi trường có độ rung và nhiễu cao.

2. Độ bền cao, chịu được môi trường công nghiệp

• Chống trầy xước, chống nước, chống dầu mỡ theo tiêu chuẩn IP65/IP67.
• Lớp bảo vệ chắc chắn, chịu lực tốt, giúp thiết bị hoạt động bền bỉ.
• Hoạt động ổn định trong điều kiện nhiệt độ khắc nghiệt (-20°C đến 60°C).

3. Độ nhạy và tuổi thọ cảm ứng cao

• Tuổi thọ tấm cảm ứng lên đến 1 triệu lần nhấn.
• Cảm ứng chính xác, độ trễ thấp, đảm bảo thao tác nhanh và mượt mà.
• Góc nhìn rộng, dễ dàng thao tác từ nhiều vị trí khác nhau.

4. Hiển thị sắc nét, hỗ trợ đa dạng kích thước

• Màn hình LCD TFT độ phân giải cao, hiển thị 65.536 màu sắc nét.
• Nhiều kích thước khác nhau: 3.5″, 5.7″, 7″, 10.4″, 12.1″ đáp ứng đa dạng nhu cầu sử dụng.
• Hỗ trợ chống chói, dễ quan sát ngay cả trong môi trường có ánh sáng mạnh.

5. Dễ dàng kết nối và lập trình

• Tương thích với nhiều giao thức kết nối: Modbus, Profinet, EtherNet/IP, CANopen…
• Hỗ trợ kết nối với PLC của nhiều hãng: Siemens, Omron, Mitsubishi, Schneider…
• Lập trình dễ dàng với phần mềm Pro-face GP-Pro EX, hỗ trợ thiết kế giao diện trực quan.

6. Ứng dụng linh hoạt trong nhiều ngành công nghiệp

• Dây chuyền sản xuất, tự động hóa nhà máy.
• Hệ thống giám sát và điều khiển máy móc.
• Ngành thực phẩm, dược phẩm, xử lý nước, HVAC.

Mục đích sử dụng của tấm cảm ứng màn hình HMI PROFACE GP4000 Series

1. Điều khiển và giám sát máy móc trong công nghiệp

• Hiển thị trạng thái hoạt động của máy móc, dây chuyền sản xuất theo thời gian thực.
• Cho phép thay đổi thông số cài đặt (tốc độ, nhiệt độ, áp suất…) trực tiếp trên màn hình cảm ứng.
• Cảnh báo lỗi và sự cố, giúp kỹ thuật viên phản ứng nhanh chóng để giảm thời gian dừng máy.

2. Giao tiếp giữa người và máy (HMI – Human Machine Interface)

• Cung cấp giao diện thân thiện, dễ sử dụng để người vận hành điều khiển hệ thống mà không cần lập trình phức tạp.
• Hiển thị đồ họa, biểu đồ, thông số kỹ thuật, giúp trực quan hóa quy trình vận hành.
• Hỗ trợ nhập dữ liệu trực tiếp, giúp điều chỉnh nhanh các thông số hoạt động.

3. Kết nối với PLC và các thiết bị công nghiệp

• Hỗ trợ nhiều giao thức truyền thông: Modbus RTU/TCP, Profinet, EtherNet/IP, CANopen…
• Kết nối với PLC của nhiều hãng: Siemens, Mitsubishi, Omron, Schneider, Allen-Bradley…
• Điều khiển và giám sát biến tần, động cơ, cảm biến, van điều khiển, tối ưu hệ thống tự động hóa.

4. Thu thập và lưu trữ dữ liệu sản xuất

• Lưu trữ thông số vận hành, nhật ký lỗi, dữ liệu sản xuất để phân tích và tối ưu quy trình.
• Hỗ trợ xuất dữ liệu qua USB, thẻ SD, hoặc gửi về hệ thống quản lý SCADA, MES.
• Giúp doanh nghiệp giám sát hiệu suất, giảm tiêu hao nguyên liệu và nâng cao chất lượng sản phẩm.

5. Ứng dụng trong nhiều ngành công nghiệp

• Nhà máy sản xuất: Quản lý dây chuyền tự động, kiểm soát chất lượng sản phẩm.
• Ngành thực phẩm, dược phẩm: Giám sát quy trình chế biến, đóng gói, đảm bảo tiêu chuẩn an toàn.
• Hệ thống xử lý nước, HVAC: Điều khiển bơm, van, quạt, hệ thống làm mát.
• Ngành năng lượng: Quản lý trạm biến áp, hệ thống điện mặt trời, tuabin gió.

6. Nâng cao hiệu suất và giảm chi phí vận hành

• Giúp tự động hóa quy trình, giảm nhu cầu thao tác thủ công, tăng năng suất làm việc.
• Phát hiện lỗi sớm, giúp bảo trì kịp thời, giảm thời gian ngừng hoạt động.
• Tối ưu hóa tiêu thụ năng lượng, giảm lãng phí, nâng cao hiệu quả vận hành tổng thể.

Ngoài ra chúng còn sửa các lỗi của màn hình HMI Proface dòng GP4000

• Màn hình cảm ứng HMI  Proface dòng GP4000  bị nứt, vỡ
• Màn hình cảm ứng HMI Proface dòng GP4000 hiển thị mờ
• Màn hình cảm ứng HMI hiển thị bị chấm đe
• Màn hình cảm ứng HMI  bị hiển thị sọc
• Màn hình cảm ứng HMI không hiển thị, không sáng
• Màn hình HMI  bị treo (bị đơ), không thể cảm ứng
• Màn hình cảm ứng HMI chạm không ăn
• Màn hình HMI bị lỗi nguồn, mất nguồn
• Sửa lỗi Màn hình HMI Proface dòng GP4000 bị lỗi cao áp
• Sửa lỗi Màn hình HMI Proface dòng GP4000 bị lỗi không kết nối được với PLC

Nhận khắc phục sự cố, sửa chữa màn hình cảm ứng HMI như:

• Sửa chữa màn hình HMI Lỗi cảm ứng, cảm ứng không nhạy, lệch cảm ứng, HMI không điều khiển được…
• Sửa chữa màn hình HMI Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
• Màn hình cảm ứng HMI không truyền thông được, lỗi bo mạch kết nối PLC…
• Màn hình cảm ứng HMI Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Vì sao nên chọn chúng tôi chuyên cung cấp tấm cảm ứng màn hình HMI PROFACE GP4000 Series

1. Tran Gia Automation

• Dịch vụ chúng tôi đưa đến khách hàng.
• Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến…)
• Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
• Dịch vụ sửa chữa bảo trì (Sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)…..

2. Lý Do chọn Trần Gia làm nhà cung cấp PLC Uy Tín

• Đội ngũ kỹ sư đông, giàu kinh nghiệm (Hướng Dẫn Lập Trình PLC )
• Là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng.
• Kho PLC DElta dùng cho khách hàng mượn tạm trong lúc chờ sửa chữa
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn luôn luôn có sẵn

Chúng tôi chuyên cung cấp tấm cảm ứng màn hình HMI PROFACE GP4000 Series :  Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

Dịch vụ thay tấm cảm ứng màn hình HMI PROFACE GP4000 Series  tận nơi tại TpHCM: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ,…
