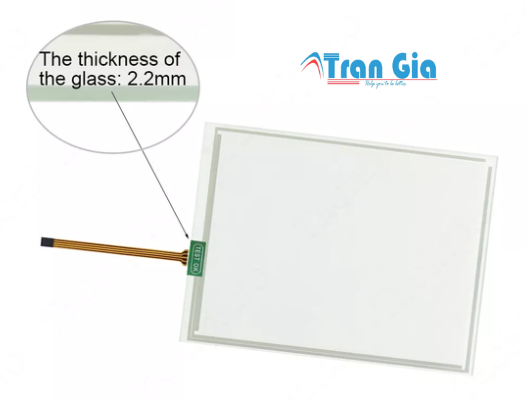

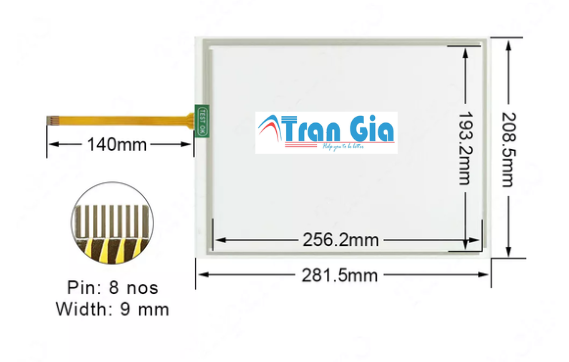

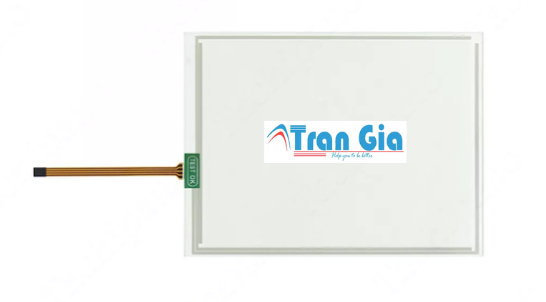

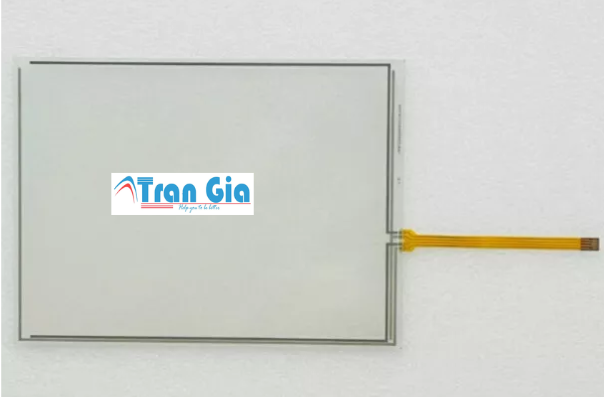

1. Cấu trúc lớp:

• Lớp màng trên (Top Layer):
  • Đây là lớp ngoài cùng, tiếp xúc trực tiếp với người dùng.
  • Thường được làm từ vật liệu PET (Polyethylene terephthalate) có độ bền và độ linh hoạt cao.
  • Mặt dưới của lớp này được phủ một lớp vật liệu dẫn điện trong suốt, thường là ITO (Indium Tin Oxide).
• Lớp kính dưới (Bottom Layer):
  • Lớp này đóng vai trò là nền tảng cứng cáp cho tấm cảm ứng.
  • Thường được làm từ kính hoặc nhựa cứng, đảm bảo độ ổn định cơ học.
  • Mặt trên của lớp này cũng được phủ một lớp ITO.
• Lớp cách ly (Spacer Dots):
  • Giữa hai lớp ITO có các điểm cách ly nhỏ, thường được gọi là “spacer dots”.
  • Các điểm cách ly này có chức năng duy trì khoảng cách đồng đều giữa hai lớp dẫn điện khi không có lực tác động.
  • Khi có lực tác động, các điểm cách ly cho phép hai lớp ITO tiếp xúc tại điểm chạm, tạo ra sự thay đổi điện trở.

2. Nguyên lý hoạt động:

• Khi người dùng chạm vào màn hình, lực tác động sẽ làm biến dạng lớp màng trên.
• Sự biến dạng này khiến lớp ITO trên màng PET tiếp xúc với lớp ITO trên lớp kính tại điểm chạm.
• Sự tiếp xúc giữa hai lớp ITO tạo ra sự thay đổi điện trở tại điểm chạm.
• Hệ thống điện tử của HMI sẽ đo sự thay đổi điện trở này để xác định vị trí chạm.
• Proface GP4501T sử dụng “Resistive film analog 1024 x 1024 resolution, Resistive Film (matrix)” cho màn hình cảm ứng. điều này có nghĩa là độ phân giải cảm ứng là 1024×1024 điểm.

• Loại cảm ứng:
  • Resistive film analog (điện trở màng analog).
  • Resistive Film (matrix).
• Độ phân giải cảm ứng: 1024 x 1024.

• Loại màn hình hiển thị:
  • TFT Color LCD.
• Kích thước màn hình hiển thị:
  • 10.4 inch.
• Độ phân giải màn hình hiển thị:
  • 640 x 480 pixels (VGA).
• Số màu hiển thị:
  • 65,536 màu (no blink), 16,384 (blink).

• Giao diện kết nối:
  • USB (Type A và mini-B).
  • Ethernet.
  • Serial (COM1 và COM2).
  • SD Card.
• Đèn nền:
  • White LED.
  • Backlight service life. 50,000 hrs.
• Brightness control: 8 Levels (Adjusted with touch panel or software)

1. Độ bền vượt trội và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt:

Tấm cảm ứng điện trở trên Proface GP4501T được thiết kế để chịu đựng những điều kiện làm việc khắt khe nhất. Trong môi trường công nghiệp, nơi rung động, bụi bẩn, độ ẩm và nhiệt độ biến đổi thường xuyên xảy ra, độ bền và độ tin cậy của thiết bị là yếu tố quan trọng hàng đầu. Công nghệ điện trở, với cấu trúc đơn giản và vật liệu chắc chắn, đảm bảo khả năng hoạt động liên tục và ổn định trong thời gian dài. Điều này giúp giảm thiểu thời gian ngừng hoạt động, tăng cường hiệu suất sản xuất và giảm chi phí bảo trì.

2. Độ chính xác tương đối và khả năng tương tác linh hoạt với nhiều loại vật thể:

Mặc dù không đạt đến độ chính xác tuyệt đối như công nghệ cảm ứng điện dung, tấm cảm ứng điện trở trên GP4501T vẫn cung cấp độ chính xác đủ tốt cho nhiều ứng dụng công nghiệp. Đặc biệt, khả năng tương tác với nhiều loại vật thể khác nhau, từ ngón tay trần đến găng tay bảo hộ hoặc bút stylus, mang lại sự linh hoạt tối đa cho người vận hành. Điều này đặc biệt hữu ích trong các môi trường làm việc đa dạng, nơi người vận hành có thể cần sử dụng các công cụ khác nhau để tương tác với thiết bị.

3. Độ phân giải cảm ứng cao, đáp ứng nhu cầu thao tác chi tiết:

Với độ phân giải cảm ứng 1024 x 1024, GP4501T cung cấp khả năng xác định vị trí chạm tương đối chi tiết, cho phép người vận hành thực hiện các thao tác chính xác và tinh tế. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác nhất định, chẳng hạn như điều khiển máy móc CNC hoặc giám sát quy trình sản xuất phức tạp.

4. Khả năng chống nhiễu điện từ tốt, đảm bảo tín hiệu cảm ứng ổn định:

Trong môi trường công nghiệp, nhiễu điện từ là một vấn đề phổ biến có thể ảnh hưởng đến hiệu suất của các thiết bị điện tử. Công nghệ cảm ứng điện trở ít bị ảnh hưởng bởi nhiễu điện từ, đảm bảo tín hiệu cảm ứng được truyền tải chính xác và ổn định. Điều này giúp giảm thiểu nguy cơ sai sót hoặc gián đoạn trong quá trình vận hành, đảm bảo hoạt động liên tục và đáng tin cậy của hệ thống.

5. Tích hợp dễ dàng và bảo trì đơn giản, giảm thiểu chi phí và thời gian ngừng hoạt động:

Cấu trúc đơn giản của công nghệ cảm ứng điện trở giúp việc tích hợp vào các thiết bị HMI trở nên dễ dàng và nhanh chóng. Việc thay thế và bảo trì cũng đơn giản hơn so với các công nghệ cảm ứng phức tạp khác, giúp giảm thiểu chi phí và thời gian ngừng hoạt động của thiết bị. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp, nơi thời gian ngừng hoạt động có thể gây ra tổn thất lớn.

6. Chi phí hợp lý, tối ưu hóa đầu tư:

So với công nghệ cảm ứng điện dung, công nghệ cảm ứng điện trở có chi phí sản xuất thấp hơn, giúp giảm giá thành sản phẩm. Điều này làm cho GP4501T trở thành một lựa chọn kinh tế và hiệu quả cho các ứng dụng công nghiệp, giúp tối ưu hóa đầu tư và mang lại lợi ích kinh tế lâu dài.

1. Điều khiển và giám sát máy móc, quy trình sản xuất:

• GP4501T cho phép người vận hành điều khiển trực tiếp các thiết bị và quy trình sản xuất thông qua màn hình cảm ứng.
• Nó giúp theo dõi trạng thái hoạt động, điều chỉnh các thông số, và thực hiện các lệnh điều khiển một cách dễ dàng và chính xác.

2. Hiển thị thông tin trạng thái và cảnh báo:

• Màn hình cảm ứng hiển thị các thông tin quan trọng như trạng thái máy móc, giá trị đo lường, cảnh báo lỗi, và thông báo sự kiện.
• Điều này giúp người vận hành nắm bắt tình hình hoạt động của hệ thống một cách nhanh chóng và đưa ra các quyết định kịp thời.

3. Thu thập và hiển thị dữ liệu hoạt động:

• GP4501T có khả năng thu thập dữ liệu từ các cảm biến và thiết bị khác trong hệ thống, sau đó hiển thị chúng dưới dạng đồ thị, biểu đồ, hoặc các định dạng trực quan khác.
• Điều này giúp người dùng phân tích hiệu suất, phát hiện các vấn đề, và tối ưu hóa quy trình sản xuất.

4. Tương tác người-máy (HMI) trong môi trường công nghiệp khắc nghiệt:

• Với độ bền cao và khả năng chống chịu môi trường, GP4501T được sử dụng trong các môi trường công nghiệp khắc nghiệt, nơi có thể gặp phải bụi bẩn, độ ẩm, và rung động.
• Tấm cảm ứng điện trở cho phép người vận hành tương tác với màn hình ngay cả khi đeo găng tay bảo hộ.

5. Thay thế các phương pháp điều khiển truyền thống:

• GP4501T thay thế các phương pháp điều khiển cơ học truyền thống như nút bấm, công tắc, và màn hình hiển thị đơn giản.
• Điều này giúp đơn giản hóa bảng điều khiển, giảm chi phí bảo trì, và tăng tính linh hoạt của hệ thống.

6. Cải thiện hiệu quả và năng suất:

• Giao diện trực quan và phản hồi nhanh chóng giúp người vận hành thao tác hiệu quả hơn, giảm thiểu thời gian chết và tăng năng suất.
• Khả năng hiển thị thông tin quan trọng giúp người vận hành đưa ra quyết định nhanh chóng và chính xác, tối ưu hóa quy trình sản xuất.

7. Ứng dụng trong nhiều ngành công nghiệp:

• GP4501T được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm sản xuất, chế biến, năng lượng, giao thông vận tải, và tự động hóa.
• Nó phù hợp cho nhiều loại thiết bị và hệ thống, từ máy móc đơn giản đến các hệ thống tự động hóa phức tạp.
