Thông số kỹ thuật của tấm cảm ứng màn hình Schneider HMIGXO5502 & HMIGTO5310

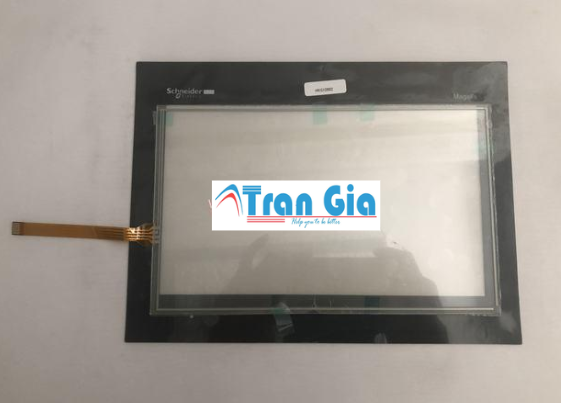

• Sản phẩm: Tấm cảm ứng màn hình Schneider HMIGXO5502 & HMIGTO5310

• Kích thước màn hình: 10.2 inch

• Loại màn hình: TFT LCD màu

• Độ phân giải: 800 x 480 pixels

• Màu hiển thị: 65.536 màu

• Độ sáng: 8 mức điều chỉnh qua màn hình cảm ứng

• Công nghệ cảm ứng: Điện trở

• Bộ nhớ: Flash (NAND): 16 MB, SDRAM: 64 MB, NVSRAM: 128 kB

• Nguồn cấp: 24 VDC (giới hạn 20.4…28.8 VDC)

• Công suất tiêu thụ: 11.3 W

• Dòng khởi động: ≤ 50 A

• Kích thước (R x C x S): 275.8 x 206.8 x 59.8 mm

• Phương pháp làm mát: Tự nhiên

• Nhiệt độ hoạt động: 0…50°C

• Độ ẩm tương đối: ≤ 85% không ngưng tụ

• Cấp bảo vệ: Mặt trước IP65 khi lắp đặt đúng cách

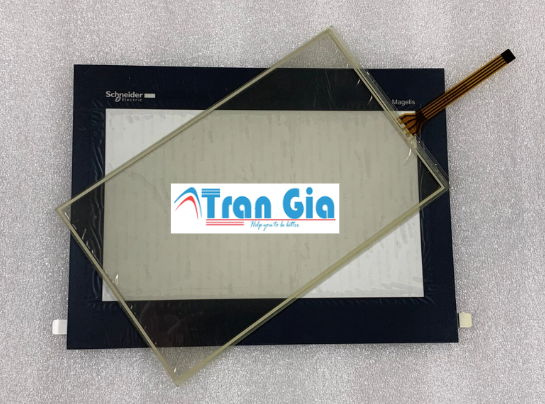

Cấu tạo của tấm cảm ứng màn hình Schneider HMIGXO5502 & HMIGTO5310

1. Lớp bề mặt cảm ứng (Top Film Layer)

• Chất liệu: Màng polyester (PET) trong suốt, phủ lớp chống xước.

• Chức năng: Là lớp tiếp xúc trực tiếp với ngón tay hoặc bút cảm ứng; nhận diện thao tác chạm.

2. Lớp dẫn điện ITO (Indium Tin Oxide)

• Phủ lên cả lớp trên và lớp dưới của tấm cảm ứng, dẫn điện tốt và trong suốt.

• Tạo ra điện áp và phát hiện vị trí chạm khi hai lớp ITO tiếp xúc với nhau.

3. Lớp cách điện (Spacer Dots Layer)

• Là các điểm nhỏ giữ khoảng cách giữa hai lớp ITO.

• Ngăn không cho hai lớp tiếp xúc liên tục, chỉ chạm khi có lực nhấn.

4. Lớp đáy (Glass hoặc PET Base Layer)

• Được làm bằng kính hoặc màng nhựa, đóng vai trò như lớp nền.

• Cũng được phủ lớp ITO để tạo mạch điện cảm ứng.

5. Bo mạch kết nối (FPC – Flexible Printed Circuit)

• Là cáp mềm truyền tín hiệu từ lớp cảm ứng đến bộ điều khiển HMI.

• Có thể kết nối với mạch điều khiển chính của thiết bị.

Đặc điểm của tấm cảm ứng màn hình Schneider HMIGXO5502 & HMIGTO5310

1. Công nghệ cảm ứng điện trở

• Cho phép thao tác bằng tay không, găng tay hoặc bút stylus.

• Phù hợp với môi trường công nghiệp bụi bẩn, độ ẩm cao.

• Độ bền cao, chịu được va chạm nhẹ và môi trường khắc nghiệt.

2. Màn hình màu TFT chất lượng cao

• Hiển thị rõ nét, độ phân giải cao:

  • HMIGXO5502: 800 x 480 pixels (10.2 inch)

  • HMIGTO5310: 640 x 480 pixels (10.4 inch)

• Góc nhìn rộng, màu sắc sống động, dễ quan sát.

3. Thiết kế mặt trước IP65

• Chống bụi, chống nước hiệu quả khi lắp đặt đúng cách.

• Đảm bảo hoạt động ổn định trong môi trường công nghiệp.

4. Tuổi thọ cao

• Tuổi thọ cảm ứng đạt hơn 1 triệu lần chạm.

• Đèn nền LCD có tuổi thọ lên tới 50.000 giờ (trong điều kiện tiêu chuẩn).

5. Giao tiếp linh hoạt

• Hỗ trợ nhiều cổng kết nối: RS232, RS485, USB host, USB mini-B, khe cắm thẻ SD.

• Dễ dàng kết nối với PLC, biến tần, cảm biến…

Ứng dụng của tấm cảm ứng màn hình Schneider HMIGXO5502 & HMIGTO5310

1. Điều khiển và giám sát dây chuyền sản xuất

• Hiển thị trạng thái hoạt động, cảnh báo lỗi, số liệu sản xuất theo thời gian thực.

• Thực hiện thao tác điều khiển máy móc trực tiếp qua màn hình cảm ứng.

2. Tích hợp trong tủ điều khiển công nghiệp

• Dễ dàng lắp đặt vào mặt tủ điện.

• Cho phép người vận hành theo dõi và thao tác từ trung tâm điều khiển.

3. Ứng dụng trong hệ thống HVAC, xử lý nước, năng lượng

• Giám sát nhiệt độ, áp suất, lưu lượng.

• Lập trình các ngưỡng cảnh báo và điều chỉnh thông số trực tiếp.

4. Giao tiếp với PLC, biến tần, cảm biến

• Tích hợp nhiều giao thức truyền thông như Modbus, CANopen, Ethernet…

• Cho phép đồng bộ và điều khiển các thiết bị ngoại vi thông qua giao diện cảm ứng.

5. Quản lý vận hành máy móc tự động

• Hỗ trợ lưu trữ dữ liệu, ghi log vận hành.

• Cấu hình recipe, thay đổi thông số sản xuất nhanh chóng.
