Thông số kỹ thuật của tấm cảm ứng Siemens KTP400 Basic 6AV2123-2DB03-0AX0

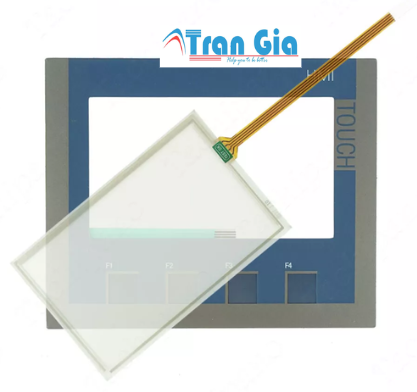

• Sản phẩm: Tấm cảm ứng Siemens KTP400 Basic 6AV2123-2DB03-0AX0
• Kích thước màn hình: 4 inch
• Độ phân giải: 480 x 272 pixel (WQVGA)
• Loại màn hình: TFT, độ sáng cao, chống lóa
• Màu sắc màn hình: 65K màu
• Cảm ứng: Cảm ứng điện trở
• Điện áp hoạt động: 24 VDC (phạm vi 20.4 V đến 28.8 V)
• Công suất tiêu thụ: Khoảng 5 W
• Chức năng hiển thị: Hiển thị thông tin từ hệ thống điều khiển, giám sát quá trình sản xuất.
• Khả năng lưu trữ dữ liệu: Hỗ trợ sao lưu và phục hồi dữ liệu thông qua cổng USB.
• Độ bền và bảo vệ: Đạt tiêu chuẩn bảo vệ IP65 cho mặt trước (chống bụi và nước).
• Môi trường hoạt động:
  • Nhiệt độ hoạt động: từ 0°C đến 50°C
  • Độ ẩm hoạt động: 10% đến 90% không ngưng tụ.
• Kích thước (H x W x D): 126 mm x 94 mm x 32 mm
• Trọng lượng: Khoảng 0.3 kg

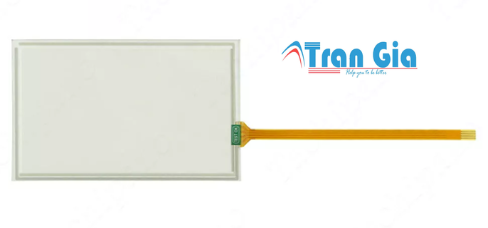

Cấu tạo của tấm cảm ứng Siemens KTP400 Basic 6AV2123-2DB03-0AX0

1. Lớp bề mặt cảm ứng (Top Film Layer)

• Là lớp ngoài cùng tiếp xúc trực tiếp với người dùng.

• Làm bằng màng polyester (PET) trong suốt, có phủ lớp chống trầy xước.

• Cho phép thao tác bằng ngón tay, bút stylus hoặc găng tay.

2. Lớp dẫn điện ITO (Indium Tin Oxide)

• Cả lớp trên và dưới đều phủ vật liệu dẫn điện trong suốt (ITO).

• Khi người dùng chạm vào, hai lớp tiếp xúc, tạo tín hiệu xác định vị trí chạm.

3. Lớp cách điện (Spacer Dots Layer)

• Các điểm cách (dots) giữ khoảng cách giữa hai lớp ITO.

• Ngăn ngừa tiếp xúc không mong muốn, chỉ kích hoạt khi có lực nhấn.

4. Lớp kính hoặc PET nền (Bottom Layer)

• Là lớp nền cố định, cũng phủ ITO.

• Tạo thành mạch điện hoàn chỉnh khi có thao tác cảm ứng.

5. Bo mạch kết nối (FPC – Flexible Printed Circuit)

• Dây cáp mềm dẫn tín hiệu cảm ứng đến bo điều khiển màn hình.

• Thiết kế linh hoạt, dễ lắp đặt và thay thế.

Đặc điểm của tấm cảm ứng Siemens KTP400 Basic 6AV2123-2DB03-0AX0

1. Màn hình TFT màu

• Kích thước: 4 inch, với độ phân giải 480 x 272 pixel (WQVGA).

• Màu sắc: Hỗ trợ 65K màu, giúp hiển thị thông tin rõ ràng và sắc nét, cải thiện trải nghiệm người dùng.

• Công nghệ cảm ứng: Cảm ứng điện trở (resistive touch), cho phép người dùng tương tác trực tiếp với màn hình.

2. Kết nối linh hoạt

• Giao diện Profibus DP: Kết nối với các thiết bị điều khiển PLC qua giao thức Profibus DP, giúp truyền tải tín hiệu nhanh chóng và ổn định.

• Cổng USB: Một cổng USB để sao lưu và phục hồi dữ liệu, đơn giản hóa việc quản lý hệ thống.

3. Tiết kiệm năng lượng

• Công suất tiêu thụ: Khoảng 5 W, giúp tiết kiệm năng lượng trong các ứng dụng công nghiệp dài hạn.

4. Độ bảo vệ cao

• Tiêu chuẩn bảo vệ IP65: Mặt trước tấm cảm ứng đạt chuẩn bảo vệ IP65, chống bụi và nước, giúp tấm cảm ứng hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

5. Môi trường hoạt động

• Nhiệt độ hoạt động: Có thể làm việc trong dải nhiệt độ từ 0°C đến 50°C, phù hợp với đa dạng môi trường công nghiệp.

• Độ ẩm: Hoạt động tốt trong môi trường có độ ẩm từ 10% đến 90% mà không ngưng tụ.

Ứng dụng của tấm cảm ứng Siemens KTP400 Basic 6AV2123-2DB03-0AX0

1. Giám sát và điều khiển hệ thống tự động hóa công nghiệp

• Ứng dụng trong các dây chuyền sản xuất: Tấm cảm ứng giúp người vận hành giám sát và điều khiển các quy trình sản xuất, hiển thị thông tin từ các thiết bị PLC (Programmable Logic Controller) và các hệ thống điều khiển khác.

• Quản lý máy móc và thiết bị: Người dùng có thể sử dụng tấm cảm ứng để điều khiển các máy móc và thiết bị tự động, điều chỉnh các tham số vận hành như tốc độ, nhiệt độ, áp suất, v.v.

2. Điều khiển trong các ngành chế biến thực phẩm và đồ uống

• Giám sát quy trình sản xuất thực phẩm: KTP400 có thể được sử dụng trong các nhà máy chế biến thực phẩm để theo dõi các quy trình như trộn, nấu, đóng gói, v.v.

• Điều khiển các thiết bị như bơm, van, máy móc: Ứng dụng để điều khiển các thiết bị trong hệ thống chế biến thực phẩm, giúp đảm bảo chất lượng sản phẩm.

3. Điều khiển trong hệ thống HVAC (Điều hòa không khí và thông gió)

• Giám sát và điều khiển nhiệt độ, độ ẩm: Tấm cảm ứng có thể được sử dụng trong hệ thống HVAC để điều khiển các yếu tố môi trường như nhiệt độ, độ ẩm trong các tòa nhà, nhà máy, hoặc các không gian lớn.

• Điều khiển các máy bơm và quạt: Giúp điều chỉnh hoạt động của máy bơm, quạt, và các thiết bị khác trong hệ thống HVAC.

4. Hệ thống cấp thoát nước

• Giám sát và điều khiển bơm nước: Trong các hệ thống cấp thoát nước, tấm cảm ứng có thể giúp giám sát tình trạng của các bơm và van, điều chỉnh lưu lượng và áp suất nước.

• Ứng dụng trong các trạm xử lý nước: Dễ dàng tích hợp vào các trạm xử lý nước để theo dõi và điều khiển các quy trình xử lý.
