Mô tả sản phẩm

TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình PWS6A00T-P bảo hành từ 3 – 6 tháng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 - 6 Tháng — Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 – 6 Tháng

Trung tâm chuyên sửa màn hình PWS6A00T-P bảo hành từ 3 - 6 tháng — Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 – 6 Tháng

Các lỗi màn hình thường xuyên gặp phải ở màn hình PWS6A00T-P

Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Các lỗi thường gặp và sửa chữa màn hình Fuji

– Sửa màn hình HMI Fuj bị nổ tụ

– Sửa màn hình HMI Fuj bị chập phím màn hình

– Sửa màn hình HMI Fuj bị đơ, không vận hành được

– Sửa màn hình HMI Fuj bị đứt cáp tín hiệu

– Sửa màn hình HMI Fuj bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa màn hình HMI Fuj bị cháy màn hình LCD

– Sửa màn hình HMI Fuj bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI Fuj mới

– Thay tấm cảm ứng màn hình HMI Fuji các kích thước: V708 – 8-inch, V710 – 10-inch, V712 – 12-inch – Sửa chữa màn hình HMI bị mất dữ

Một số model màn hình HMI FUJI

– Sửa HMI Fuji UG221H-LE4 – Sửa HMI Fuji UG320H-SC4- Sửa HMI Fuji UG221H-LR4 – Sửa HMI Fuji UG320H-SC4K
– Sửa HMI Fuji UG221H-LC4 – Sửa HMI Fuji UG320H-SC43 – Sửa HMI Fuji UG230H-LS4 – Sửa HMI Fuji UG330H-SS4 – Sửa HMI Fuji UG230H-SS4 – Sửa HMI Fuji UG330H-VS4 – Sửa HMI Fuji UG230H-TS4 – Sửa HMI Fuji UG330H-VH4 – Sửa HMI Fuji UG430H-SS1 – Sửa HMI Fuji UG430H-VH1 – Sửa HMI Fuji UG430H-SS4 – Sửa HMI Fuji UG430H-VH4 – Sửa HMI Fuji UG430H-TS1 – Sửa HMI Fuji UG430H-VS1 – Sửa HMI Fuji UG430H-TS4 – Sửa HMI Fuji UG430H-VS4 – Sửa chữa HMI Fuji V706C – Sửa chữa HMI Fuji V706MD – Sửa chữa HMI Fuji V706CD – Sửa chữa HMI Fuji V706TD- Sửa chữa HMI Fuji V808CD – Sửa chữa HMI Fuji V808CH – Sửa chữa HMI Fuji V808iCD – Sửa chữa HMI Fuji V808iCH – Sửa màn hình HMI Fuji V9100iSD – Sửa màn hình HMI Fuji V9120iS – Sửa màn hình HMI Fuji V9120iSD – Sửa màn hình HMI Fuji V9120iS
– Sửa màn hình HMI Fuji V9100iC – Sửa màn hình HMI Fuji V9100iCD- Sửa màn hình HMI Fuji V9080iCD – Sửa màn hình HMI Fuji V9060iTD- Sửa chữa màn hình HMI Fuji V9071iWRLD – Sửa chữa màn hình HMI Fuji V9071iWLD – Sửa chữa màn hình HMI Fuji V9101iWRLD – Sửa chữa màn hình HMI Fuji V9101iWLD Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

Bảng mã lỗi màn hình PWS6A00T-P

Mã lỗi / Hiện tượng	Nguyên nhân thường gặp	Cách xử lý
No Application Found	Màn hình chưa nạp chương trình, hoặc mất chương trình sau khi reset	Sử dụng phần mềm HMI Tools / E-Designer để nạp lại chương trình `.emi`
Invalid Project File	File chương trình không đúng model màn hình (sai định dạng, sai dòng máy)	Tạo lại project đúng model PWS6A00T-P, export lại đúng định dạng `.emi`
Communication Timeout	Không giao tiếp với PLC – lỗi cáp, cấu hình sai, PLC chưa bật	Kiểm tra cáp COM, chọn đúng giao thức (Mitsubishi, Modbus…)
No Response from PLC	HMI gửi nhưng PLC không trả lời → PLC chưa RUN, địa chỉ sai, hoặc cổng COM sai	Kiểm tra trạng thái PLC, tốc độ baud, parity, và địa chỉ slave nếu dùng Modbus
Touch Not Responding	Cảm ứng bị hư hoặc bị lệch	Vào chế độ Calibrate nếu còn vào được menu, hoặc thay tấm cảm ứng mới
Black/White Screen Only	Mất chương trình hoặc lỗi phần cứng (Flash, main board)	Kết nối PC để nạp lại file → nếu không được thì cần kiểm tra/tái nạp hệ điều hành
System Error (x0A / x10)	Lỗi hệ thống phần mềm hoặc hư bộ nhớ Flash	Dùng E-Designer để format → nạp lại firmware và chương trình

GỢI Ý CÁC SỰ CỐ KHÔNG MÃ NHƯNG THƯỜNG GẶP

Hiện tượng	Nguyên nhân cụ thể	Hướng xử lý thực tế
Màn hình không khởi động	Nguồn lỗi hoặc bo chính hỏng	Đo nguồn 24VDC, kiểm tra tụ nguồn, ổn áp, bo nguồn chính
Không upload/download được	COM PC sai, driver chưa cài, cáp không nhận	Cài lại driver USB–RS232, chọn đúng cổng trong E-Designer
Giao tiếp PLC lúc được lúc không	COM RS232 hoặc RS485 nhiễu, dây sai, chưa gắn trở cuối	Kiểm tra dây COM, gắn trở 120Ω nếu RS485
Không lưu được dữ liệu / RTC	Hết pin CMOS	Thay pin 3V loại CR2032 (trong máy)

PHẦN MỀM LẬP TRÌNH CHO PWS6A00T-P

Phần mềm	Công dụng	Link tham khảo
E-Designer	Lập trình, cấu hình giao tiếp, upload/download PRJ	Phiên bản 7.5 hoặc mới hơn
HMI Tools	Dùng để nạp firmware, chương trình cơ bản	Thường đi kèm đĩa CD của HMI

THÔNG TIN KỸ THUẬT CƠ BẢN PWS6A00T-P

Mục	Thông tin
Màn hình	5.7 inch TFT LCD màu
Độ phân giải	320 x 240 (QVGA)
Cảm ứng	Điện trở (resistive)
Nguồn cấp	24VDC (±10%)
Cổng giao tiếp	COM1 (RS232), COM2 (RS485/422)
Phần mềm sử dụng	E-Designer, HMI Tools

SƠ ĐỒ GIAO TIẾP PLC – HMI PWS6A00T-P

RS232 kết nối PLC Mitsubishi FX / Omron / Delta

HMI COM1 (DB9 Female)	PLC	Ghi chú
Pin 2 (RX)	TX của PLC	Dây chéo
Pin 3 (TX)	RX của PLC
Pin 5 (GND)	GND	Nối đất chung

RS485 dùng Modbus RTU / nối xa

HMI COM2 (Terminal A/B)	Thiết bị Modbus	Lưu ý
A / D+	A	Gắn trở cuối 120Ω
B / D-	B

HƯỚNG XỬ LÝ NHANH KHI GẶP LỖI

Mất chương trình?
→ Dùng HMI Tools → Nạp lại .emi từ PC (qua COM1 hoặc USB-RS232)
Không giao tiếp PLC?
→ Kiểm tra:
- Baudrate (9600/19200)
- Parity/Stop bit
- Đúng giao thức (Mitsubishi FX, Modbus, Omron HostLink…)
Cảm ứng loạn hoặc không hoạt động?
→ Vào menu Calibrate Touch nếu còn thao tác được → Nếu không: thay cảm ứng

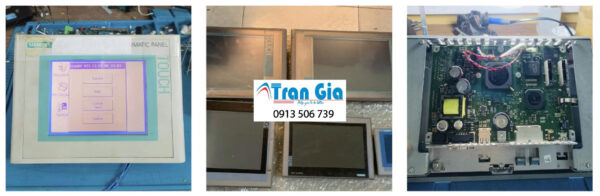

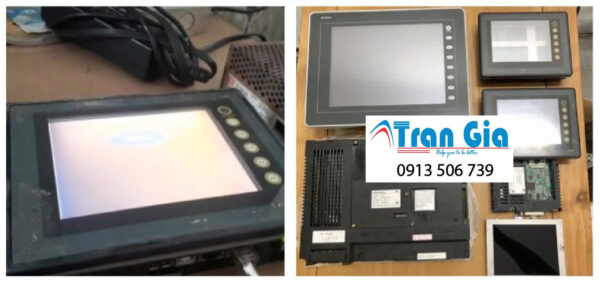

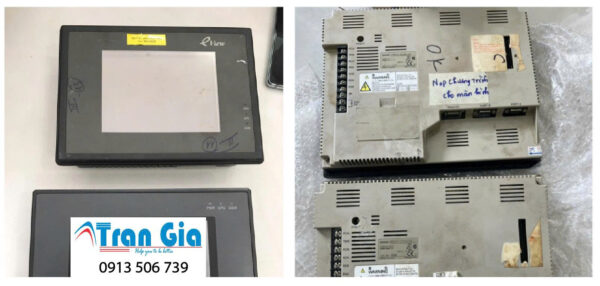

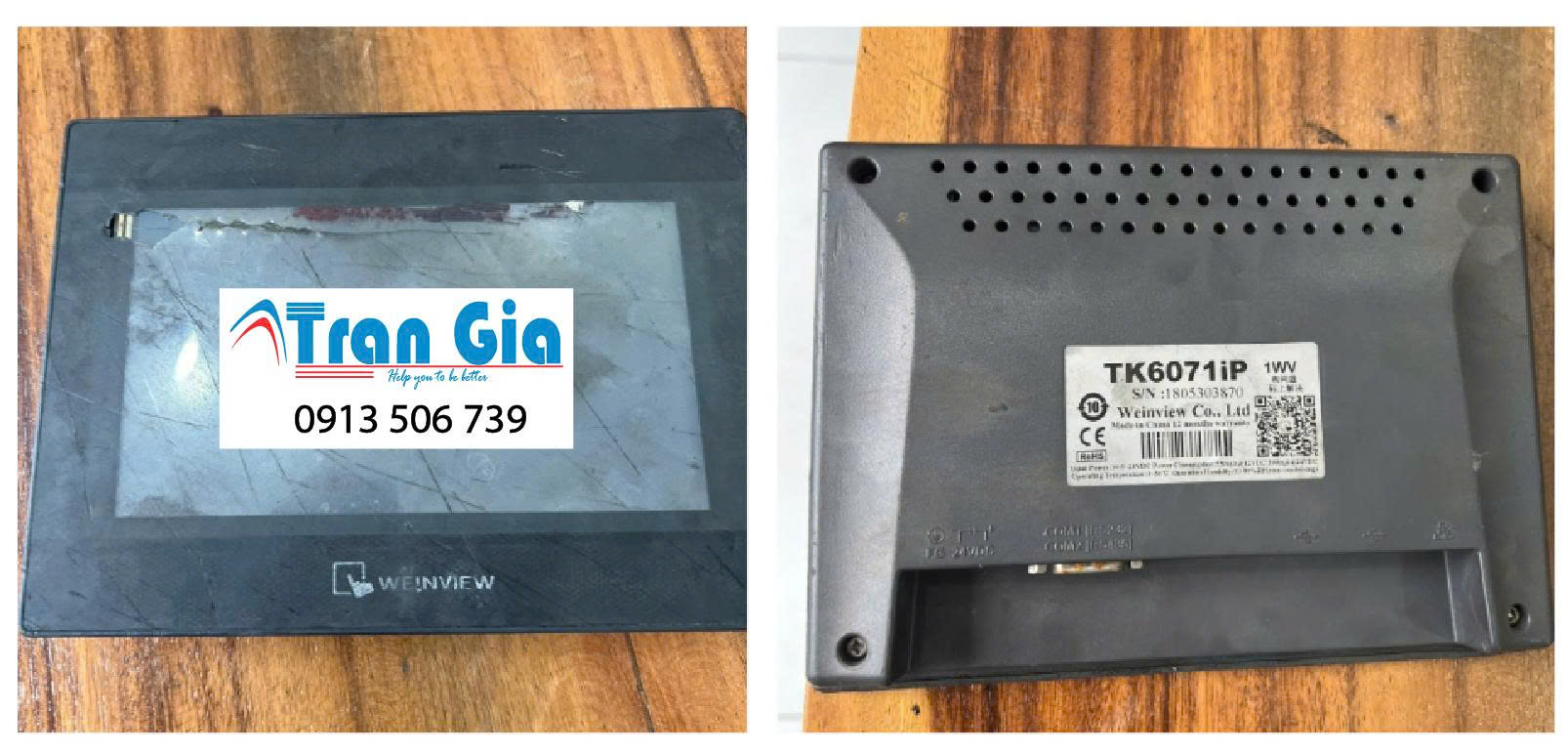

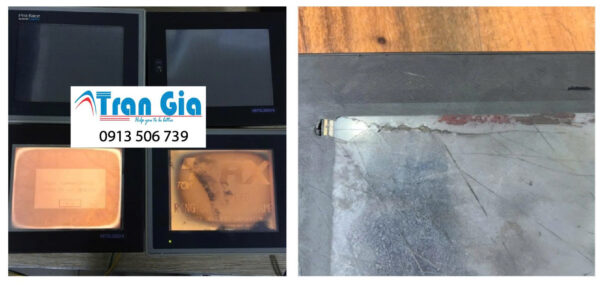

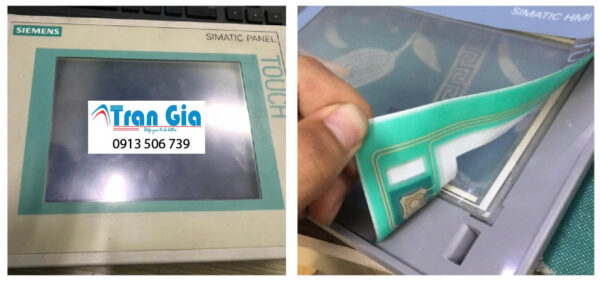

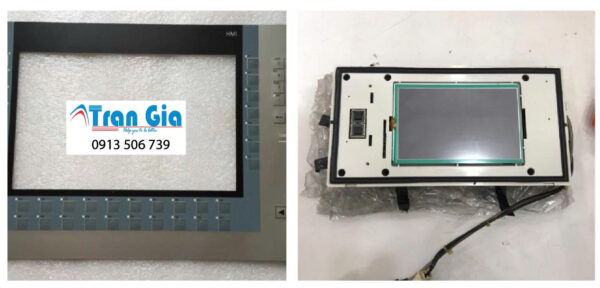

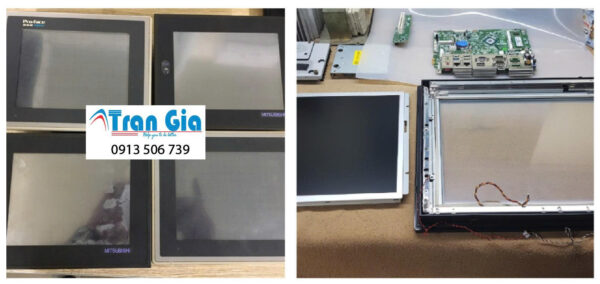

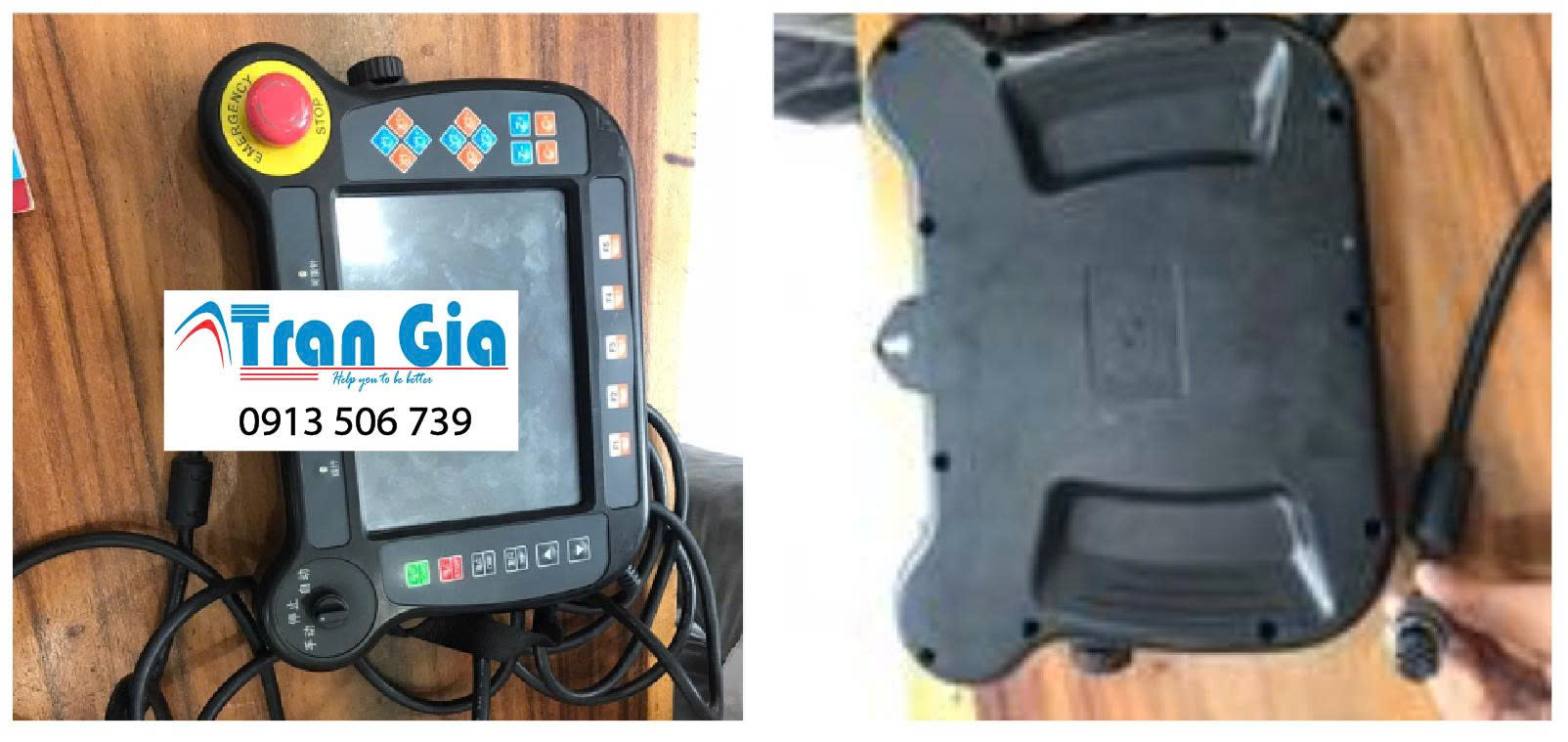

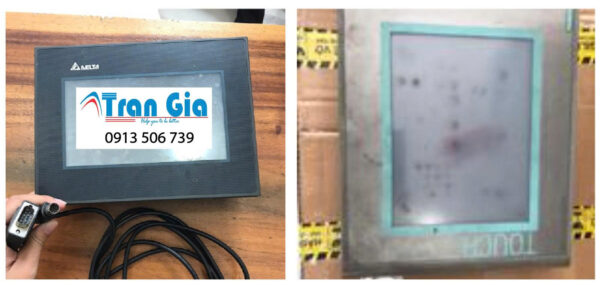

Hình ảnh một số màn hình được thay tại Trần Gia Automation

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model : PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Quy trình sửa biến tần tại TRAN GIA AUTOMATION

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình PWS6A00T-P bảo hành từ 3 – 6 tháng

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

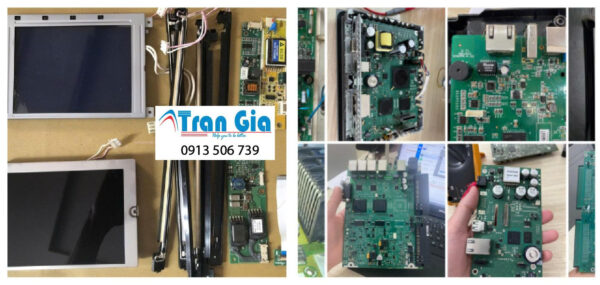

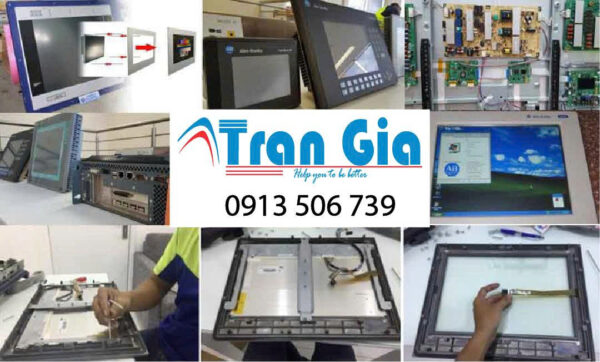

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia

– Các khu vực chúng tôi cung cấp dịch vụ Trung tâm chuyên sửa màn hình PWS6A00T-P bảo hành từ 3 – 6 tháng: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ Trung tâm chuyên sửa màn hình PWS6A00T-P bảo hành từ 3 – 6 tháng: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
