Bảng mã lỗi màn hình UG221H-SC4D

Mã lỗi	Thông báo lỗi (Tiếng Anh)	Nguyên nhân & Hướng xử lý
NO PROJECT	Project not found	Chưa có chương trình trong HMI hoặc chương trình bị xóa → nạp lại bằng phần mềm V-SFT
PLC TIMEOUT	Timeout while communicating with PLC	Sai địa chỉ, cáp kết nối, hoặc PLC đang OFF → Kiểm tra truyền thông COM
NO RESPONSE	No response from PLC	HMI không nhận tín hiệu từ PLC → kiểm tra cáp, cấu hình truyền thông trong V-SFT
BATTERY LOW	Battery voltage is low	Pin CR2032 trên mainboard yếu → cần thay pin để giữ bộ nhớ và giờ hệ thống
SYSTEM ERROR 001	Internal system error	Lỗi hệ thống do file hỏng, bộ nhớ lỗi → format trong System Menu
SYSTEM ERROR 002	EEPROM error	Lỗi bộ nhớ EEPROM → Format lại, nếu vẫn lỗi thì cần sửa phần cứng
FILE SYSTEM ERROR	File system corrupted	Bộ nhớ trong bị lỗi → vào System Menu để `Initialize → Memory Init → All`
FIRMWARE ERROR	Invalid or corrupted firmware	Firmware bị lỗi hoặc mất → dùng V-SFT để “Send System” nạp lại firmware mới
TOUCH PANEL ERROR	Touch panel malfunction	Tấm cảm ứng lỗi hoặc lệch → calibrate trong System Menu hoặc thay cảm ứng nếu cần
COMMUNICATION ERROR	Communication error with external device	Thiết bị ngoại vi (máy in, barcode…) không phản hồi → kiểm tra đúng giao tiếp
MEMORY CARD ERROR	CF card not inserted or not readable	Lỗi thẻ CF: định dạng sai (nên FAT16), thẻ hỏng hoặc dùng thẻ quá lớn >2GB
SECURITY ERROR	Access denied (password protected project)	Project có đặt mật khẩu → cần nhập đúng mới có thể nạp hoặc chỉnh sửa
SCREEN CONFIG ERROR	Project incompatible with screen model	File nạp không đúng model UG221H-SC4D → phải tạo project đúng model trong V-SFT

🔧 XỬ LÝ NHANH CÁC LỖI THƯỜNG GẶP

🧭 1. SYSTEM ERROR / FILE SYSTEM ERROR

Giải pháp:

Tắt nguồn màn hình
Nhấn giữ góc trái dưới → bật lại nguồn → vào System Menu
Chọn: Initialize → Memory Init → All
Sau đó nạp lại chương trình bằng phần mềm V-SFT

👆 2. TOUCH PANEL ERROR

Vào System Menu → Touch Calibration
Nếu cảm ứng không còn phản hồi: cần thay tấm cảm ứng (touch panel)

🔌 3. PLC TIMEOUT / NO RESPONSE

Kiểm tra:
- Cáp đúng chuẩn (RS232, RS422…)
- Đúng cổng COM cấu hình trong V-SFT
- Địa chỉ PLC (Station ID)
- Baudrate/Parity/Stop bit phù hợp
- PLC đang RUN và không lỗi

💾 4. MEMORY CARD ERROR

Dùng thẻ CF ≤ 2GB, định dạng FAT16
Không dùng thẻ SD chuyển CF
Nếu cần ghi log/trend → CF phải nguyên bản, tốc độ cao

✅ 5. SAO LƯU CHƯƠNG TRÌNH TỪ UG221H-SC4D

Dành cho trường hợp cần backup chương trình để lưu trữ hoặc sao chép sang màn hình khác.

🔧 Yêu cầu:

Màn hình hoạt động bình thường
Máy tính cài phần mềm V-SFT v5 hoặc v6
Cáp COM RS232 hoặc USB to RS232

📋 Các bước:

Mở V-SFT → Transfer → Receive Project
Chọn đúng COM port (VD: COM3)
Nhấn Receive, chương trình sẽ được lưu thành file .VTP

⚠️ Nếu chương trình có đặt mật khẩu, bạn chỉ có thể nạp lại, không thể chỉnh sửa.

✅ 6. CẬP NHẬT HỆ ĐIỀU HÀNH (FIRMWARE) – FIX LỖI FIRMWARE ERROR

Sử dụng khi:

Màn hình khởi động lỗi, treo logo
Lỗi “FIRMWARE ERROR”
Nạp chương trình không thành công

📂 Chuẩn bị:

File .SYS firmware chính hãng cho UG221H-SC4D
Cáp lập trình
Máy tính có phần mềm V-SFT

🔁 Các bước:

Mở V-SFT → Transfer → Send System
Chọn đúng model và file firmware .SYS
Chọn cổng COM, nhấn Send

💡 Quá trình nạp có thể mất 1–2 phút. Không tắt nguồn HMI khi đang gửi firmware.

✅ 7. CẤU HÌNH GIAO TIẾP PLC

Hãng PLC	Giao thức thường dùng	Gợi ý COM & Thiết lập
Mitsubishi FX	FX CPU Direct / MC Protocol	COM1 RS232, Station = 0, baudrate 9600 hoặc 38400
Omron CQM1	Host Link	COM1 RS232, 7E1, baudrate 9600, đúng Unit No
Siemens S7-200	PPI	COM2 RS422, baudrate 187.5k, ID đúng
Delta DVP	MODBUS RTU	COM1 hoặc COM2, baudrate 9600–19200, parity Even, stop bit 1
Schneider	MODBUS RTU	COM2 RS422/485, dùng đúng cáp A/B và thiết lập đúng slave ID

✅ Cấu hình này được thực hiện trong V-SFT, mục “System Setting → Communication”.

✅ 8. SƠ ĐỒ CÁP LẬP TRÌNH RS232 (MINI DIN 8P)

⚙️ Cáp từ PC DB9 Female → HMI UG221H-SC4D Mini DIN 8P

DB9 (PC)	Mini-DIN 8P (HMI)	Chức năng
Pin 2	Pin 3	TXD
Pin 3	Pin 2	RXD
Pin 5	Pin 5	GND

💡 Bạn có thể dùng USB to RS232 (chip FTDI) nếu máy tính không có cổng COM vật lý.

✅ 9. CÁCH RESET / ĐỊNH DẠNG BỘ NHỚ HMI

📌 Khi nào cần reset?

Lỗi SYSTEM ERROR, FILE SYSTEM ERROR
Cần xóa toàn bộ bộ nhớ trước khi nạp chương trình mới

🔄 Các bước:

Tắt nguồn HMI
Nhấn giữ góc trái dưới màn hình cảm ứng
Bật lại nguồn → vào System Menu
Chọn: Initialize → Memory Init → All → Yes

✅ 10. XỬ LÝ CÁC LỖI PHẦN CỨNG PHỔ BIẾN

Lỗi thực tế	Nguyên nhân	Giải pháp
Màn hình sáng nhưng trắng xóa	Lỗi bo LCD hoặc cáp LCD lỏng	Kiểm tra cáp nối, thử thay LCD khác
Màn hình khởi động nhưng treo logo	Lỗi firmware, lỗi bộ nhớ	Thử format + nạp firmware mới
Cảm ứng không nhấn được	Tấm cảm ứng hư hoặc lệch điểm	Calibrate cảm ứng, nếu không được → thay mới
Không giao tiếp PLC được	Cáp sai, cấu hình sai COM hoặc PLC chưa RUN	Kiểm tra toàn bộ cáp, ID, baudrate, parity
Mất chương trình đột ngột	Hết pin CMOS hoặc format nhầm	Thay pin CR2032, nạp lại chương trình

📦 TÀI LIỆU – PHẦN MỀM – HƯỚNG DẪN BỔ SUNG

Tài nguyên	Chức năng	Hỗ trợ gửi
✅ V-SFT v5/v6	Viết & nạp chương trình UG221H-SC4D	Có link tải chính hãng
✅ Firmware .SYS	Khôi phục hệ điều hành HMI	Gửi file đúng phiên bản
✅ Driver USB-COM FTDI	Kết nối lập trình trên máy tính mới	Gửi bản cài ổn định
✅ Datasheet UG221H-SC4D	Thông số, sơ đồ chân, sơ đồ COM	Có bản PDF
✅ Hướng dẫn giao tiếp PLC	Cách giao tiếp UG221H-SC4D với Mitsubishi, Omron, Siemens, Delta…	Gửi từng

Hình ảnh một số màn hình được thay tại Trần Gia Automation

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model : PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Quy trình sửa biến tần tại TRAN GIA AUTOMATION

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình UG221H-SC4D xử lí lỗi nhanh chóng TP HCM

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

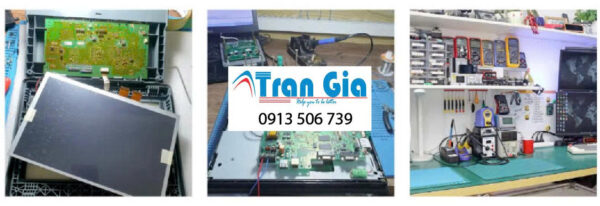

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
