Bảng mã lỗi màn hình UG430H-VH1B

Mã lỗi	Thông báo lỗi (Message)	Nguyên nhân phổ biến	Giải pháp khắc phục
01H	No Project File	Mất chương trình hoặc chưa nạp file `.PRG`	Dùng phần mềm UG00S-CW để nạp lại chương trình điều khiển
02H	System Error	Lỗi hệ điều hành, lỗi bộ nhớ flash	Thử `Format All Memory` từ System Menu → Nếu không hết lỗi → kiểm tra hoặc thay flash
03H	Model Mismatch	File `.PRG` không phù hợp với model UG430H-VH1B	Mở lại file trong UG00S-CW → chỉnh đúng model → xuất lại file mới để nạp
04H	Communication Error	Lỗi kết nối PLC: sai cáp, sai tốc độ baudrate, sai giao thức hoặc COM	Kiểm tra lại COM port, wiring, tốc độ truyền và thiết lập trong phần mềm UG00S-CW
05H	No PLC Response	HMI gửi lệnh nhưng PLC không phản hồi: PLC chưa RUN hoặc sai Station No.	Đảm bảo PLC đang RUN, chọn đúng Station No. và kết nối vật lý chính xác
06H	Invalid Device	Địa chỉ vùng nhớ trong PLC không hợp lệ hoặc vượt giới hạn (M, D, C, W…)	Sửa chương trình trong UG00S-CW → Kiểm tra lại các địa chỉ
07H	Macro Execution Error	Lỗi khi chạy macro: sai lệnh, lỗi logic hoặc lệnh không hỗ trợ	Kiểm tra và sửa nội dung macro trong phần mềm UG00S-CW
08H	Flash Memory Error	Không thể ghi vào bộ nhớ flash – có thể do lỗi IC hoặc đầy bộ nhớ	Format lại bộ nhớ → nếu không được → kiểm tra / thay IC Flash
09H	RTC Error	Lỗi thời gian thực: pin nuôi RTC yếu hoặc IC thời gian lỗi	Thay pin CR2032, nếu vẫn lỗi → kiểm tra hoặc thay IC RTC

CÁC LỖI KHÔNG MÃ – BIỂU HIỆN NGOÀI

Hiện tượng	Nguyên nhân	Khắc phục
Màn hình trắng, không vào được menu	Mất firmware, hư flash, lỗi nguồn 3.3V hoặc lỗi LCD	Kiểm tra IC nguồn, nạp lại firmware nếu có thiết bị chuyên dụng
Cảm ứng lệch hoặc không nhấn được	Touch panel lỗi hoặc chưa hiệu chuẩn	Vào System Menu → Touch Calibration hoặc thay cảm ứng
Không lưu giờ	Hết pin CMOS	Mở máy → thay pin CR2032
Giao tiếp lúc được lúc không	Tiếp xúc cáp COM lỏng, RS485 bị nhiễu	Siết lại đầu cáp, thêm điện trở cuối nếu RS485, dùng cáp chống nhiễu

HƯỚNG DẪN SỬ DỤNG SYSTEM MENU

🛠️ Vào System Menu

Tắt nguồn màn hình
Nhấn giữ góc trái màn hình
Bật nguồn → giữ khoảng 5–10 giây → sẽ vào System Menu

🧹 Thao tác trong Menu

Chức năng	Mô tả
Format All Memory	Xóa sạch bộ nhớ chương trình
Download/Upload	Nạp hoặc sao lưu file `.PRG`
Touch Calibration	Hiệu chuẩn cảm ứng
Set Clock	Cài đặt thời gian thực

NẠP LẠI CHƯƠNG TRÌNH .PRG

Kết nối HMI với PC bằng cáp RS232 (hoặc USB to RS232)
Mở UG00S-CW
Chọn model UG430H-VH1B
Chọn COM đúng và Download → chọn file .PRG → Gửi vào HMI
HMI khởi động lại → Chạy chương trình

LINH KIỆN HAY HƯ Ở UG430H-VH1B

Linh kiện	Lỗi thường gặp
Tấm cảm ứng 5.7 inch	Liệt cảm ứng, lệch, không nhận
LCD TFT 5.7” QVGA	Sọc, trắng màn hình, mất hình
IC Flash SST / MXIC	Không ghi PRG, lỗi 02H
Pin CR2032	Mất thời gian thực
IC nguồn 3.3V/5V	Màn không lên hoặc sáng vài giây rồi tắt

SƠ ĐỒ DÂY COM GIAO TIẾP PLC PHỔ BIẾN

🔹 PLC Mitsubishi FX (RS232)

COM1 (HMI): DB9
- Pin 2 → TX PLC
- Pin 3 → RX PLC
- Pin 5 → GND

🔹 Delta / Siemens (RS485)

COM2 (RS485):
- RDA+ ↔ A+
- RDB− ↔ B−
- GND ↔ GND

✔ Nhớ thiết lập đúng baudrate, parity, station no. trong UG00S-CW

PHỤ KIỆN – THIẾT BỊ CẦN THIẾT ĐỂ NẠP, KIỂM TRA HMI

Thiết bị / Phụ kiện	Công dụng
Cáp RS232 DB9 đực – cái	Kết nối HMI với máy tính (qua cổng COM hoặc USB-RS232)
Bộ chuyển USB to RS232	Dành cho máy tính không có cổng COM vật lý
UG00S-CW (phần mềm)	Lập trình, tải / upload chương trình `.PRG` cho HMI
Touch Panel 5.7 inch	Thay khi liệt cảm ứng hoặc lệch
LCD 5.7″ TFT QVGA	Thay khi bị sọc màn, trắng màn, mất hình
Pin CR2032 3V	Nuôi IC RTC, tránh lỗi thời gian thực (09H)

CÁC TÌNH HUỐNG THỰC TẾ – GIẢI PHÁP GỢI Ý

Tình huống	Cách xử lý / Gợi ý kiểm tra
Màn hình trắng xóa, không vào được menu	Kiểm tra nguồn cấp đủ 24VDC chưa, thử thay IC nguồn AMS1117-3.3 / tụ lọc
Không giao tiếp với PLC Delta	Đảm bảo dùng COM2 (RS485), dây A/B đúng chiều, cùng baudrate, cùng protocol Modbus RTU
Vào được menu nhưng không Format được	Flash lỗi nặng → thử nạp lại OS hoặc thay IC Flash (SST39SF040 hoặc tương đương)
Liệt cảm ứng góc trái → không vào System Menu	Dùng cáp COM để ép tải chương trình → hoặc thay cảm ứng
Lỗi 03H (Model mismatch) liên tục khi nạp	Trong UG00S-CW, chọn sai model → Sửa lại đúng “UG430H-VH1B” trước khi xuất file `.PRG`
Màn hình lúc sáng lúc tắt nhanh	Tụ nguồn lỗi, IC nguồn 3.3V chập → kiểm tra và thay tụ dán SMD / ổn áp AMS1117 hoặc RT9169
Mất thời gian, mỗi lần khởi động lại là mất giờ hệ thống	Thay pin CMOS CR2032 (nằm ở mặt sau bo mạch, có thể hàn hoặc gắn socket)

THÔNG SỐ GIAO TIẾP RS232 / RS485 MẶC ĐỊNH

Thông số	RS232 (COM1)	RS485 (COM2)
Baudrate	9600 / 19200	9600 / 19200
Parity	Even hoặc None	Even (nếu dùng Modbus)
Stop Bit	1	1
Data Bits	8	8
Station No.	1 (thường mặc định)	1–247 tùy theo PLC/Slave
Protocol phổ biến	Mitsubishi FX, Modbus RTU	Delta Modbus RTU, Siemens, Omron

MẸO KIỂM TRA NHANH SAU KHI THAY MÀN / CẢM ỨNG

Sau khi thay màn LCD
- Nếu không lên hình → Kiểm tra socket FPC, nguồn cấp LCD
- Đảm bảo màn mới đúng chuẩn 320×240 QVGA, 18~20 pin
Sau khi thay cảm ứng
- Vào System Menu → chọn Touch Calibration
- Nhấn các điểm theo hướng dẫn → Save lại trước khi thoát

SAO LƯU CHƯƠNG TRÌNH .PRG – HỖ TRỢ DỰ PHÒNG

Luôn nên sao lưu chương trình sau khi chạy ổn định, đề phòng mất file do lỗi 01H / 02H.

Cách sao lưu:

Mở phần mềm UG00S-CW
Kết nối với HMI qua COM
Chọn đúng model UG430H-VH1B
Chọn Upload → lưu file .PRG về máy tính

📝 Lưu tên file theo: Tên_Máy_ThờiGian.PRG để tiện quản lý và khôi phục.

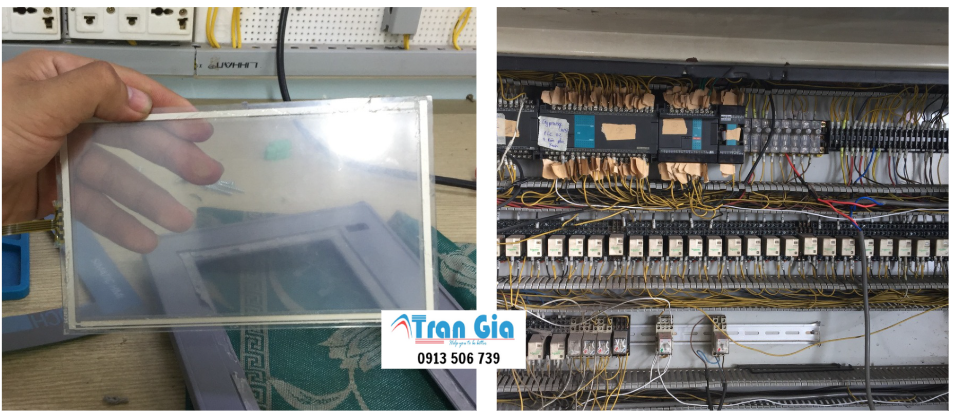

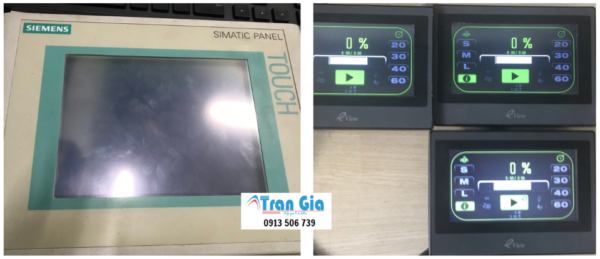

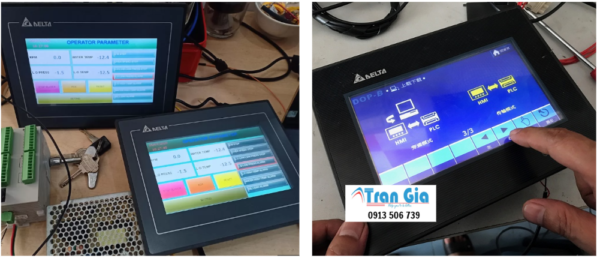

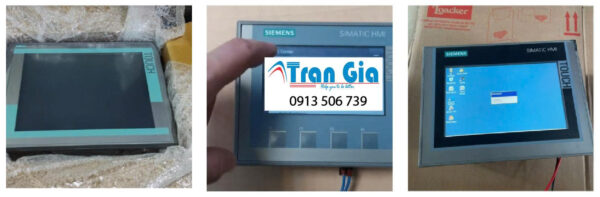

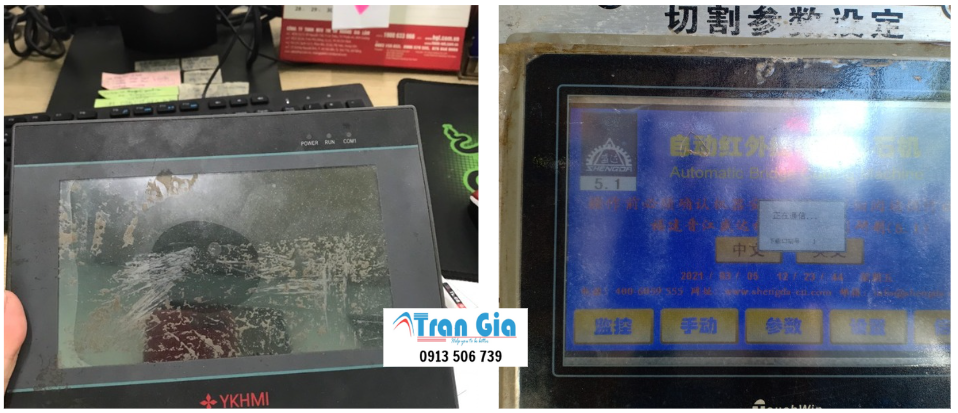

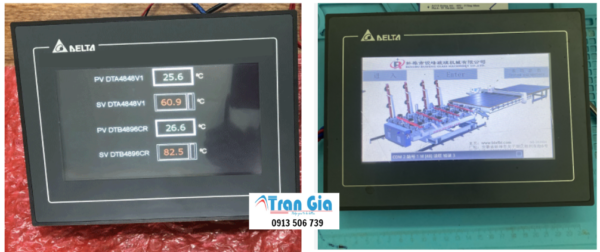

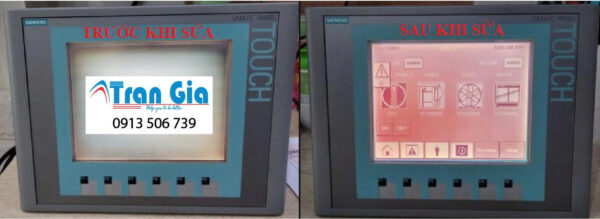

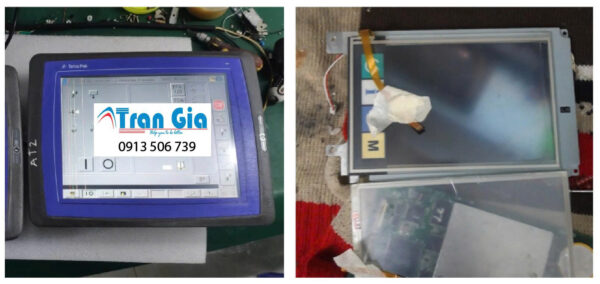

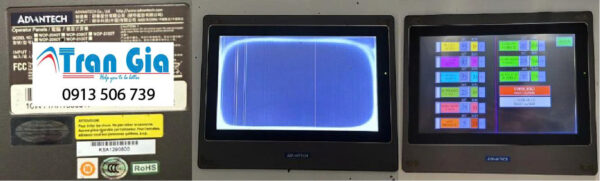

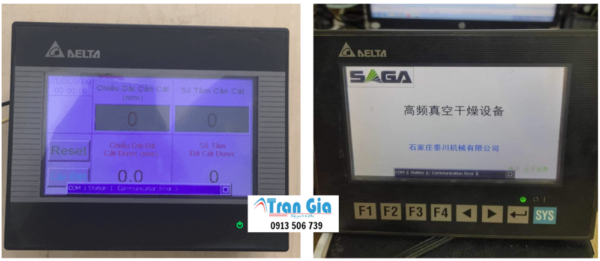

Hình ảnh một số màn hình được thay tại Trần Gia Automation

Các lỗi thường gặp và sửa chữa màn hình Fuji

– Sửa màn hình HMI Fuj bị nổ tụ

– Sửa màn hình HMI Fuj bị chập phím màn hình

– Sửa màn hình HMI Fuj bị đơ, không vận hành được

– Sửa màn hình HMI Fuj bị đứt cáp tín hiệu

– Sửa màn hình HMI Fuj bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa màn hình HMI Fuj bị cháy màn hình LCD

– Sửa màn hình HMI Fuj bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI Fuj mới

– Thay tấm cảm ứng màn hình HMI Fuji các kích thước: V708 – 8-inch, V710 – 10-inch, V712 – 12-inch – Sửa chữa màn hình HMI bị mất dữ

Một số model màn hình HMI FUJI

– Sửa HMI Fuji UG221H-LE4 – Sửa HMI Fuji UG320H-SC4- Sửa HMI Fuji UG221H-LR4 – Sửa HMI Fuji UG320H-SC4K
– Sửa HMI Fuji UG221H-LC4 – Sửa HMI Fuji UG320H-SC43 – Sửa HMI Fuji UG230H-LS4 – Sửa HMI Fuji UG330H-SS4 – Sửa HMI Fuji UG230H-SS4 – Sửa HMI Fuji UG330H-VS4 – Sửa HMI Fuji UG230H-TS4 – Sửa HMI Fuji UG330H-VH4 – Sửa HMI Fuji UG430H-SS1 – Sửa HMI Fuji UG430H-VH1 – Sửa HMI Fuji UG430H-SS4 – Sửa HMI Fuji UG430H-VH4 – Sửa HMI Fuji UG430H-TS1 – Sửa HMI Fuji UG430H-VS1 – Sửa HMI Fuji UG430H-TS4 – Sửa HMI Fuji UG430H-VS4 – Sửa chữa HMI Fuji V706C – Sửa chữa HMI Fuji V706MD – Sửa chữa HMI Fuji V706CD – Sửa chữa HMI Fuji V706TD- Sửa chữa HMI Fuji V808CD – Sửa chữa HMI Fuji V808CH – Sửa chữa HMI Fuji V808iCD – Sửa chữa HMI Fuji V808iCH – Sửa màn hình HMI Fuji V9100iSD – Sửa màn hình HMI Fuji V9120iS – Sửa màn hình HMI Fuji V9120iSD – Sửa màn hình HMI Fuji V9120iS
– Sửa màn hình HMI Fuji V9100iC – Sửa màn hình HMI Fuji V9100iCD- Sửa màn hình HMI Fuji V9080iCD – Sửa màn hình HMI Fuji V9060iTD- Sửa chữa màn hình HMI Fuji V9071iWRLD – Sửa chữa màn hình HMI Fuji V9071iWLD – Sửa chữa màn hình HMI Fuji V9101iWRLD – Sửa chữa màn hình HMI Fuji V9101iWLD Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model : PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

CÔNG TY CHÚNG TÔI CAM KẾT ĐẢM BẢO CHẤT LƯỢNG KHI SỬA MÀN HÌNH UG430H-VH1B

♦ Quy trình thực hiện sửa chữa tần số bạch huyết từ khâu tiếp nhận kiểm tra > báo giá > tiến hành sửa chữa.
♦ Bảo đảm linh kiện chính hãng mới 100% từ hãng sản xuất, thay thế linh kiện chính hãng trong sửa chữa tần số có tầm ảnh hưởng quan trọng đến tuổi thọ và công suất của cơ sở đến động sản xuất của nhà máy .
♦ Vệ sinh bo mạch truyền tần hoàn toàn miễn phí , biến tần không được làm sạch dẫn đến bụi bẩn xung quanh làm việc nóng động cơ là nguyên nhân gián đoạn cho các tổn hại khác.
♦ Kiểm tra tần số miễn phí khi sửa chữa tần số tại công ty chúng tôi (kiểm tra sữa chữa miễn phí khi sửa chữa, kiểm tra không sửa chữa cũng không tính phí kiểm tra tần số phổ >> tất cả các loại máy tần số được kiểm tra trạng thái đều được miễn phí tại công ty của tôi).
♦ Nhận được báo giá sửa chữa : đồng ý báo giá được trao đổi nếu khách hàng đồng ý chúng tôi mới tiến hành sửa chữa, kiểm tra xong không sửa chữa chúng tôi sẽ không thu bất kỳ khoản tiền phụ thu nào.

Dịch Vụ của Trần Gia Sửa Thay Màn Hình HMI UG430H-VH1B

– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…

Quy trình sửa biến tần tại TRAN GIA AUTOMATION

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình UG430H-VH1B xử lí lỗi nhanh chóng với giá cả phải chăng

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

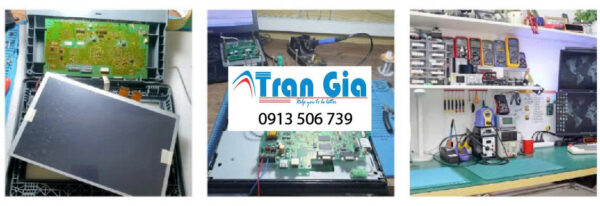

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
