Mô tả sản phẩm

**TRAN GIA Automation** chúng tôi **chuyên cung cấp màn hình HMI Siemens bảo hành 12 tháng**, ngoài ra chúng tôi là **Trung tâm sửa chữa màn hình HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0, lấy màn mình trong ngày** với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất

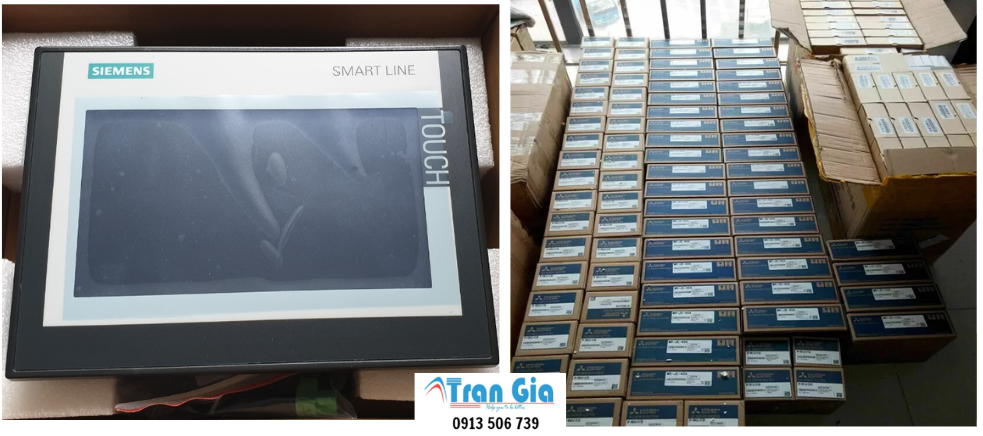

Chuyên cung cấp màn hình HMI Siemens bảo hành 12 tháng

– Tất cả các thiết bị HMI sau khi sửa chữa đều được bảo hành từ 3 đến 6 tháng tùy vào tình trạng sử dụng trước đó.

– Với các lỗi đơn giản liên quan đến phần mềm, chúng tôi có thể hỗ trợ tư vấn, xử lý từ xa miễn phí qua điện thoại hoặc Teamviewer để khách hàng tiết kiệm chi phí và thời gian.

– Chúng tôi có mối quan hệ lâu năm với các nhà phân phối chính hãng tại thị trường Việt Nam. Trong trường hợp màn hình hư hỏng nặng, không thể sửa chữa, chúng tôi có thể hỗ trợ khách hàng đặt mua màn hình mới chính hãng đúng model cũ với giá ưu đãi nhất.

– Ngoài sửa chữa, chúng tôi còn cung cấp dịch vụ tư vấn – thiết kế – lắp đặt mới hệ thống HMI, phù hợp với nhiều ngành nghề và dây chuyền sản xuất, đi kèm chi phí cạnh tranh và hỗ trợ kỹ thuật lâu dài.

Các lỗi thường gặp ở màn hình HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0

Lỗi hư hỏng phần cảm ứng hoặc phím bấm màn hình: Là lỗi thường gặp nhất khi sử dụng màn hình HMI Siemens sau khoảng 5 – 7 năm. Loại màn hình này có thiết kế tấm cảm ứng dạng điện trở nên khi người dùng bấm quá nhiều vào một điểm trên màn hình HMI Siemens dẫn đến lỗi lệch điểm, nhấn không ăn hoặc màn hình bị lệch.
Lỗi hư phần hiển thị LCD: Trên màn hình HMI Siemens, phần hiển thị LCD cũng rất dễ bị hư hỏng với các lỗi như loang, mờ LCD, lên màn hình trắng hoặc không sáng đèn…
Lỗi hư bo cao áp, hư bóng đèn: Đây là lỗi xuất hiện khi bạn bật màn hình nhưng LCD không xuất hiện ánh sáng dù cảm ứng còn tác dụng.
Hư bo CPU: Là lỗi không khởi động được hoặc khởi động giữa chừng và không vào chương trình được.
Lỗi hư cổng truyền thông với PLC hoặc các thiết bị khác: Khi trên màn hình xuất hiện dấu # ở vùng hiển thị và nhập dữ liệu thì chứng tỏ HMI đã mất kết nối với PLC. Lỗi này cần được sửa chữa và thay thế linh kiện chính hãng mới đảm bảo ổn định lâu dài.
Lỗi hư nguồn trên Mainboard: Nguyên nhân của lỗi này thường là do các yếu tố trong màn hình HMI Siemens quyết định nên khi gặp lỗi thường phải có sự can thiệp kỹ thuật mới sửa chữa hiệu quả.

03 bước chuẩn đoán hư hỏng màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0

Bước 1: Ghi nhận thông tin hư hỏng của màn hình HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 trên thực tế máy đang chạy
Bước này khá quan trọng, chúng ta dựa vào những thông tin hư hỏng từ màn hình cảm ứng Siemens Simatic KTP1200 như: Không nhấn được, không cảm ứng được, không khởi động được, không lên nguồn, không có kết nối PLC, Loang mờ LCD không thấy hình, vỡ cảm ứng…để có hướng kiểm tra.

Bước 2: Kiểm tra ngoại quan

Kiểm tra ngoại quan bên ngoài màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 giúp chúng ta xác định trước nguyên nhân và cáchkhắc phục
Kiểm tra xem màn hình cảm ứng HMI Siemens Simatic Smart 700 IE 6AV6648-0BC11-3AX0 có bị vỡ, bể hay cong vênh hay không?
Kiểm tra xem các điểm trên màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 có bị nhấn quá nhiều tại 1 vị trí hay không? Có vết đểlại.
Kiểm tra xem bo mạch màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 có bị cháy nổ không?
Kiểm tra xem cầu chì hoặc nguồn cấp cho màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 có bị hỏng, chạm hay đứt ở đâu không?
Kiểm tra dây truyền thông xem có bị đứt hay đoản mạch không?

Bước 3: Kiểm tra và tự xử lý nếu hư hỏng nhẹ 1 trong các lỗi

Sửa chữa màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 Lỗi lệch điểm cảm ứng: tiến hành vào Systerm Config rồi Calib, hiệu chỉnh lại điểm cảm ứng,sau khi hiệu chuẩn nếu màn hình báo thành công thì khả năng bạn có thể sử dụng lại nó lên đến 80%. Đôi khi calib xong các điểm đã hư hỏng vẫn không thể tự phục hồi được, cần thay mới.
Sửa chữa màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 Cảm ứng nhấn không có tác dụng: Kiểm tra kết nối PLC, nếu mất kết nối có thể nhấn không có tác dụng. Kiểm tra dây cảm ứng bên trong bo mạch có đứt hay không?
Sửa chữa màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 Lỗi không lên màn hình: Kiểm tra nguồn điện cấp cho màn hình bằng đồng hồ đo VOM. Cóthể màn hình bị mất nguồn. Hoặc kiểm tra bóng cao áp, led hoặc nguồn cấp cho bo cao áp.Thường là 12V.
Sửa chữa màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 Lỗi không kết nối được hoặc nhập liệu không được: Có thể đứt dây kết nối từ PLC hoặc thiết bị khác tới màn hình. Màn hình Siemens Smart 700 IE 6AV6648-0BC11-3AX0 nếu không kết nối được sẽ lên các dấu # và báo lỗi, ở các màn hình khác thì sẽ xuất hiện lỗi dạng ” COM1 & COM2 or PLC Connection Fault”
Lên đèn nguồn nhưng không lên màn hình: Kiểm tra điện áp có nằm trong ngưỡng haykhông? Kiểm tra bóng đèn cao áp hoặc LED. Kiểm tra phần hiển thị LCD.
Trong trường hợp đã làm các bước trên màn vẫn không khắc phục được hết nguyên nhân hưhỏng màn hình, bạn hãy liên hệ với các đơn vị sửa chữa có uy tín để được trợ giúp và kiểm tra kỹ hơn.

Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ….tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí .

Crack Chuyển đổi phần mềm cho Màn hình Delta
Crack Chuyển đổi phần mềm cho Màn hình Fuji
Crack Chuyển đổi phần mềm cho Màn hình Omron
Crack Chuyển đổi phần mềm cho Màn hình PAnasonic
Crack Chuyển đổi phần mềm cho Màn hình Winview
Crack Chuyển đổi phần mềm cho Màn hình Hitech
Crack Chuyển đổi phần mềm cho Màn hình Proface

Các Model màn hình Siemens khác mà chúng tôi tiếp nhận sửa chữa & thay tấm cảm ứng

HMI Siemens TP Series:

TP170: 6AV6 545-0BA15-2AX0, 6AV6 545-0BB15-2AX0, 6AV6 545-0BC15-2AX0
TP277-6: 6AV6 634-0AA01-1AX0
TP270-6: 6AV6 5450CA10-0AX0
TP270-10: 6AV6 545-0CC10-0AX0
TP700: 6AV2 124-0GC01-0AX0
TP1200: 6AV2 124-0MC01-0AX0
TP900: 6AV2 124-0JC01-0AX0
TP1500: 6AV2 124-0QC02-0AX0

HMI Siemens KTP và TP Comfort

KTP400 basic
KTP600
KTP700
KTP900
KTP1000
TP700 Comfort: 6AV2124-0GC01-0AX0
TP900 Comfort: 6AV2124-0JC01-0AX0
TP1200 Comfort: 6AV2124-0MC01-0AX0
TP1500 Comfort: 6AV2124-0QC02-0AX0
TP1900 Comfort: 6AV2124-0UC02-0AX0
Các dòng KP400 Comfort, KP700 Comfort, ……

HMI Siemens MP Series:

MP177-6: 6AV6 642-0EA01-3AX0
MP277-8: 6AV6 634-0CB01-1AX1, 6AV6 634-0BD01-1AX1
MP277-10: 6AV6 634-0CD01-1AX1, 6AV6 634-0ED01-2AX1, 6AV6 634-0DD01-1AX1
MP377-12: 6AV6 644-0DA10-0AX0
MP377-15: 6AV6 644-0DB10-0AX0
MP377-19: 6AV6 644-0AC01-2AX1

Màn hình Siemens OP series:

OP3: 6AV3 503-1DB10
OP5: 6AV3 505-1FB00, 6AV3 505-1FB01, 6AV3 505-1FB12
OP7: 6AV3 607-1JC00-0AX1, 6AV3 607-1JC20-0AX1, 6AV3 607-1JC30-0AX1,
OP15: 6AV3 515-1EB00, 6AV3 515-1EB01, 6AV3 515-1EB30, 6AV3 515-1EB32,
OP17: 6AV3 617–1JC00-0AX1, 6AV3 617–1JC00-0AX2,
OP25: 6AV3 525-1EA01-0AX0, 6AV3 525-1EA41-0AX0, 6AV3 525-1EA41-0AX1
OP27: 6AV3 627-1LK00-1AX0, 6AV3 627-1JK00-0AX0
OP170B: 6AV6 542-0BB15-2AX0
OP177B: 6AV6 642-ODC01-1AX1, 6AV6 642-ODA01-1AX1
OP270: 6AV6 542-0CA10-0AX0, 6AV6 542-0CC10-0AX0,
OP277: 6AV6 643-0BA01-1AX0, 6AV6 643-0CD01-1AX1

Màn hình Siemens TD200:

6ES7 272-0AA20-0YA0, 6ES7 272-0AA30-0YA0

Màn hình Siemens Smart 700 iE:

6AV6 648-0AC11-3AX0, 6AV6 648-0BC11-3AX0, 6AV6 648-0CC11-3AX0

Màn hình Siemens Smart 1000 iE:

6AV6 648-0AE11-3AX0, 6AV6 648-0BE11-3AX0, 6AV6 648-0CE11-3AX0

Bảng mã lỗi màn hình Siemens Smart 700 IE 6AV6648-0BC11-3AX0

Mã lỗi / Hiện tượng	Nguyên nhân phổ biến	Cách khắc phục
No loadable project found	HMI không có chương trình, hoặc đã bị xóa mất	Nạp lại chương trình từ phần mềm TIA Portal
The operating system is not licensed	Mất bản quyền hệ điều hành do update lỗi hoặc can thiệp phần mềm không hợp lệ	Dùng ProSave để khôi phục hệ điều hành chính hãng
OS Update required	Phiên bản chương trình mới hơn hệ điều hành HMI hiện tại	Cập nhật firmware OS bằng ProSave
OS does not match the configured device	Chương trình nạp sai model phần cứng HMI	Kiểm tra lại cấu hình phần cứng trong TIA Portal trước khi tải chương trình
Invalid image version	File chương trình không tương thích với OS hiện tại	Biên dịch lại chương trình đúng phiên bản hệ điều hành
Touch calibration failed	Lỗi cảm ứng, liệt điểm hoặc không điều khiển được	Thay mới tấm cảm ứng hoặc sửa bo điều khiển touch
PLC not reachable	HMI không giao tiếp được với PLC	Kiểm tra địa chỉ IP, kết nối mạng và cấu hình Profinet / MPI / Profibus
Communication error (Profinet/Profibus/MPI)	Lỗi cổng truyền thông, cấu hình sai, hoặc cáp lỗi	Kiểm tra cấu hình truyền thông, cáp, đầu nối và thiết bị PLC
IP address conflict	Trùng địa chỉ IP với thiết bị khác trong mạng	Đặt lại địa chỉ IP khác cho HMI hoặc thiết bị xung quanh
Error loading screen	Lỗi trong quá trình khởi động chương trình giao diện	Xuất lại file từ TIA Portal, nạp lại vào HMI
Backlight failure	Đèn nền LCD bị hỏng, không còn ánh sáng	Kiểm tra hoặc thay cụm đèn nền, màn hình LCD
Màn hình không lên nguồn	Mất nguồn, IC nguồn cháy, tụ lọc hư, bo nguồn lỗi	Kiểm tra nguồn cấp 24VDC, sửa hoặc thay thế bo nguồn
Màn hình chỉ hiển thị logo Siemens (treo logo)	Mất chương trình, mất OS, hỏng phần mềm hoặc phần cứng	Dùng ProSave để khôi phục hệ điều hành, sau đó nạp lại chương trình từ TIA Portal
Device restarts continuously (loop reset)	Lỗi chương trình, nguồn không ổn định, tụ lọc yếu, CPU lỗi	Thay tụ lọc, cấp nguồn ổn định, kiểm tra lại chương trình và phần cứng
Bootloader mode active	Thiết bị đang ở chế độ chờ cập nhật hệ điều hành	Dùng ProSave để nạp lại OS chính hãng
System error / STOP error / màn hình xanh	Lỗi nghiêm trọng trong hệ điều hành hoặc bo mạch chính	Khôi phục bằng ProSave, nếu không được thì kiểm tra phần cứng
HMI is in Transfer mode nhưng không kết nối được PC	Sai địa chỉ, sai driver hoặc lỗi kết nối	Kiểm tra cáp USB/Ethernet, tắt tường lửa, dùng đúng driver kết nối
Upload failed / Download failed	Lỗi khi nạp chương trình do sai cấu hình hoặc lỗi phần cứng	Kiểm tra file project, kiểm tra cáp và phiên bản phần mềm
Không cảm ứng được / cảm ứng bị liệt	Hư touch panel, IC xử lý cảm ứng lỗi	Vệ sinh hoặc thay mới panel cảm ứng, kiểm tra bo mạch cảm ứng
Màn hình bị sọc, chớp, loang màu	Lỗi LCD, cáp tín hiệu đứt, IC hiển thị hỏng	Thay tấm nền LCD hoặc sửa bo điều khiển hình ảnh
Không lưu được chương trình sau khi nạp	Bộ nhớ bị lỗi hoặc định dạng sai	Định dạng lại bộ nhớ, hoặc thay IC nhớ (trong trường hợp lỗi phần cứng)

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

Quy trình sửa màn Hình HMI

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Trung tâm sửa chữa màn hình HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0, lấy màn mình trong ngày

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng
