TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI PanelMater bảo hành 12 tháng, ngoài ra chúng tôi là Trung tâm sửa chữa Thay cảm ứng màn hình HMI PanelMater , Thay LCD màn hình cảm ứng PanelMater lấy ngay trong 1h với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

– Tất cả các thiết bị HMI sau khi sửa chữa đều được bảo hành từ 3 đến 6 tháng tùy vào tình trạng sử dụng trước đó.

– Với các lỗi đơn giản liên quan đến phần mềm, chúng tôi có thể hỗ trợ tư vấn, xử lý từ xa miễn phí qua điện thoại hoặc Teamviewer để khách hàng tiết kiệm chi phí và thời gian.

– Chúng tôi có mối quan hệ lâu năm với các nhà phân phối chính hãng tại thị trường Việt Nam. Trong trường hợp màn hình hư hỏng nặng, không thể sửa chữa, chúng tôi có thể hỗ trợ khách hàng đặt mua màn hình mới chính hãng đúng model cũ với giá ưu đãi nhất.

– Ngoài sửa chữa, chúng tôi còn cung cấp dịch vụ tư vấn – thiết kế – lắp đặt mới hệ thống HMI, phù hợp với nhiều ngành nghề và dây chuyền sản xuất, đi kèm chi phí cạnh tranh và hỗ trợ kỹ thuật lâu dài.

Dấu hiệu nhận biết cần sửa thây tấm cảm ứng, LCD màn hình cảm ứng HMI PanelMater

1. Dấu hiệu hỏng tấm cảm ứng (Touch Panel)

• Bấm cảm ứng không ăn, phải nhấn mạnh mới nhận.

• Cảm ứng bị liệt một phần hoặc toàn bộ.

• Điểm chạm bị lệch: bấm một chỗ nhưng phản hồi ở chỗ khác.

• Phản hồi chậm, lúc nhận lúc không.

• Màn hình bị nứt, xước nhiều, ảnh hưởng thao tác.

Giải pháp: Thay tấm cảm ứng mới, căn chỉnh lại cảm ứng (calibration) sau khi thay.

2. Dấu hiệu hỏng LCD màn hình

• Màn hình tối đen, có nguồn nhưng không hiển thị hình ảnh.

• LCD bị ố vàng, ngả màu, hiển thị mờ.

• Xuất hiện sọc ngang, sọc dọc, chấm đen.

• Hình ảnh bị rung, nhấp nháy liên tục.

• Vỡ, nứt LCD do va đập.

Giải pháp: Thay LCD mới, kiểm tra thêm đèn nền và cáp tín hiệu.

3. Khi nào nên thay ngay?

• Màn hình liệt cảm ứng làm gián đoạn thao tác, ảnh hưởng đến dây chuyền sản xuất.

• LCD mờ, tối, sọc nhiều gây khó quan sát thông số.

• Tấm kính nứt, dễ gây nguy hiểm trong môi trường công nghiệp.

Các dòng màn hình HMI PanelMater chung tôi đã thay cảm ứng màn hình HMI PanelMater , Thay LCD

Trong quá trình vận hành, màn hình HMI PanelMaster thường gặp lỗi ở tấm LCD do tuổi thọ linh kiện, môi trường làm việc khắc nghiệt hoặc va chạm. Các lỗi LCD phổ biến:

• Màn hình bị ố vàng, nhòe màu, hiển thị không rõ.

• Màn hình trắng xóa hoặc tối đen, không lên hình.

• Hiển thị chập chờn, lúc có hình lúc không.

• Xuất hiện sọc ngang/dọc, loang màu.

• LCD bị nứt vỡ do va chạm.

–  Các model HMI PanelMaster chúng tôi thường sửa LCD

• PM-043, PM-070, PM-100 (dòng phổ biến cho máy móc công nghiệp).

• PM-043W, PM-070W, PM-100W (phiên bản wide screen).

• PM-121 và các dòng kích thước lớn.

• Các phiên bản PM Series khác theo yêu cầu khách hàng.

–  Kinh nghiệm & giải pháp

• Thay thế LCD mới chính hãng hoặc tương thích chất lượng cao.

• Khắc phục lỗi hiển thị sọc, loang màu, nhòe chữ.

• Kiểm tra và xử lý kèm lỗi inverter, đèn nền (backlight), cáp tín hiệu LCD.

• Vệ sinh và gia cố lại màn hình để tăng tuổi thọ.

–  Với đội ngũ kỹ thuật chuyên HMI, chúng tôi cam kết:

• Xác định chính xác nguyên nhân hỏng LCD.

• Sửa chữa nhanh chóng, tiết kiệm chi phí so với thay nguyên bộ.

• Bảo hành rõ ràng sau sửa chữa.

Những bộ phận có khả năng hư hỏng trong quá trình sử dụng màn hình HMI PanelMater

Màn hình  Hmi Proface cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Cấu Tạo Màn hình: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD: Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: Hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm,  Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Bo nguồn: thường là bo chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như: Kyocera, Sharp, NEC,…Bo cao áp do TDK Japan sản xuất.

Hư Board Nguồn TDK

Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.

Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,…

Các bước sửa màn hình cảm ứng HMI PanelMater

Bước 1: Xác định lỗi

• Kiểm tra các dấu hiệu bên ngoài:
  • Quan sát màn hình cảm ứng PanelMater có bị nứt vỡ, trầy xước hay không?
  • Kiểm tra các cổng kết nối có bị lỏng lẻo hay hư hỏng hay không?
• Kiểm tra chức năng:
  • Bật/tắt màn hình để kiểm tra nguồn điện.
  • Sử dụng các nút bấm chức năng để kiểm tra cảm ứng.
  • Kiểm tra các chức năng hiển thị và điều khiển của màn hình.
• Sử dụng phần mềm chẩn đoán:
  • Sử dụng phần mềm chuyên dụng của Delta để chẩn đoán lỗi.
  • Tham khảo hướng dẫn sử dụng phần mềm để xác định nguyên nhân lỗi.

Bước 2: Khắc phục lỗi

• Thay thế linh kiện:
  • Thay thế màn hình LCD nếu bị nứt vỡ, hư hỏng.
  • Thay thế màn hình cảm ứng PanelMater nếu bị bám bẩn, trầy xước, hoặc hư hỏng.
  • Thay thế bo mạch chủ nếu bị hư hỏng, chập cháy.
• Cập nhật phần mềm:
  • Cập nhật phần mềm hệ thống hoặc phần mềm ứng dụng lên phiên bản mới nhất.
  • Tham khảo hướng dẫn cập nhật phần mềm của PanelMater
• Cài đặt lại phần mềm:
  • Cài đặt lại phần mềm gốc cho màn hình nếu lỗi do phần mềm.
  • Tham khảo hướng dẫn cài đặt phần mềm của PanelMater

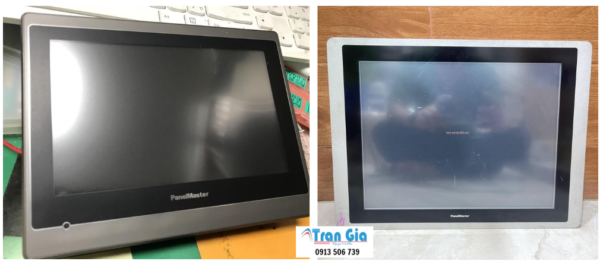

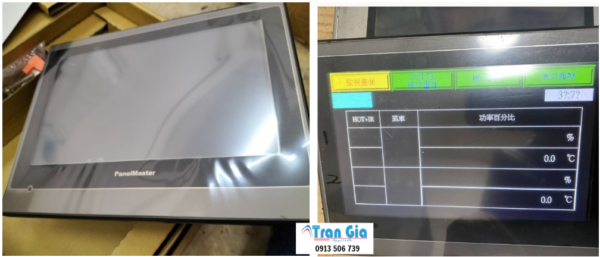

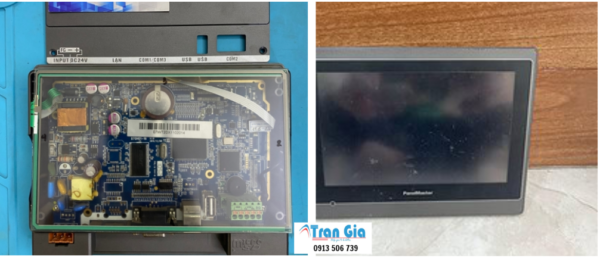

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa tại Trần Gia Automation

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Trung tâm sửa chữa Thay cảm ứng màn hình HMI PanelMater , Thay LCD màn hình cảm ứng PanelMater lấy ngay trong 1h

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa màn hình HMI Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….

Ảnh nhân viên Trần Gia đang sửa chữa thiết bị tự động hóa
