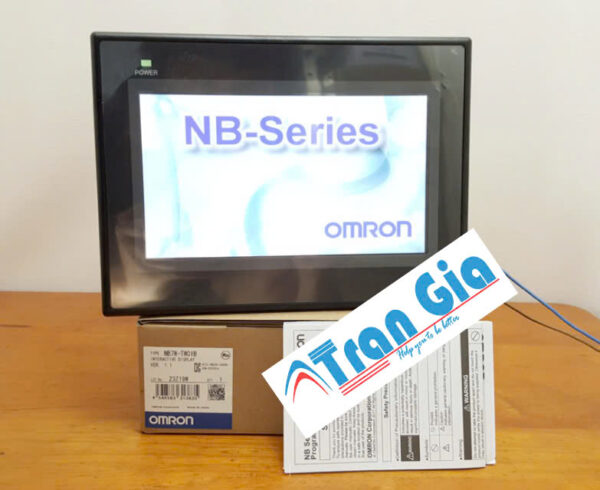

Thông số kỹ thuật HMI Omron NB7W-TW01B

Cấu tạo HMI Omron NB7W-TW01B

1. Màn hình cảm ứng TFT LCD:
Màn hình kích thước 7 inch, độ phân giải 800×480 pixels, hiển thị 65.536 màu. Đây là phần hiển thị chính của HMI, nơi người dùng quan sát và thao tác.

2. Lớp cảm ứng điện trở:
Lớp cảm ứng 4 dây, cho phép thao tác bằng tay hoặc bút cảm ứng. Dễ sử dụng trong môi trường công nghiệp, kể cả khi đeo găng tay.

3. Bộ vi xử lý (CPU):
Bộ xử lý trung tâm chịu trách nhiệm điều khiển toàn bộ hoạt động của HMI như hiển thị, giao tiếp với PLC, xử lý sự kiện…

4. Bộ nhớ:

• Flash ROM 128 MB: Lưu chương trình và dữ liệu tĩnh.

• RAM 64 MB: Dùng để xử lý tạm thời khi thiết bị đang chạy.

5. Cổng kết nối:

• RS-232C và RS-422/485: Kết nối với PLC hoặc các thiết bị khác qua giao tiếp nối tiếp.

• USB Host: Gắn thiết bị lưu trữ như USB để tải/lưu chương trình hoặc dữ liệu.

• USB Mini-B (USB Slave): Dùng để kết nối với máy tính khi lập trình qua phần mềm NB-Designer.

6. Nguồn cấp:
Thiết bị sử dụng nguồn DC 24V (chấp nhận dải từ 21.6 ~ 26.4V), công suất tiêu thụ khoảng 6.2W.

7. Vỏ thiết bị:
Vỏ bằng nhựa công nghiệp bền, mặt trước đạt chuẩn chống bụi nước IP65 nếu lắp đặt đúng kỹ thuật (chẳng hạn lắp lên mặt tủ điều khiển).

8. Bộ gá lắp đặt:
Gồm các kẹp và phụ kiện để cố định màn hình lên bảng điều khiển hoặc tủ điện.

9. Hệ thống tản nhiệt:
Tản nhiệt thụ động (không dùng quạt), hoạt động ổn định trong môi trường công nghiệp.

10. Đèn nền (LED):
Sử dụng đèn nền LED có tuổi thọ cao, thường hơn 50.000 giờ hoạt động.

Đặc điểm nổi bật HMI Omron NB7W-TW01B

1. Màn hình lớn, hiển thị sắc nét
   Màn hình kích thước 7 inch, độ phân giải 800×480 pixel, hiển thị 65.536 màu. Giao diện trực quan, dễ nhìn, thích hợp với nhiều ứng dụng công nghiệp.

2. Cảm ứng điện trở bền bỉ
   Sử dụng công nghệ cảm ứng điện trở 4 dây, cho phép thao tác bằng tay hoặc găng tay. Phù hợp với môi trường công nghiệp và thao tác thường xuyên.

3. Hỗ trợ nhiều giao thức kết nối
   Có các cổng RS-232C, RS-422/485, USB Host và USB Slave, giúp dễ dàng kết nối với PLC, thiết bị lưu trữ và máy tính. Tương thích với nhiều dòng PLC của Omron và bên thứ ba.

4. Tích hợp phần mềm NB-Designer
   Phần mềm lập trình miễn phí, hỗ trợ tiếng Việt, dễ sử dụng. Cho phép thiết kế giao diện kéo thả, lập trình logic đơn giản, quản lý báo lỗi, cảnh báo và ghi dữ liệu.

5. Thiết kế công nghiệp chắc chắn
   Mặt trước đạt chuẩn chống bụi và nước IP65 (khi lắp đúng kỹ thuật). Thiết bị vận hành ổn định, không cần quạt làm mát, giảm nguy cơ hỏng hóc cơ học.

6. Hiệu suất tốt, giá hợp lý
   Với bộ nhớ 128 MB Flash và 64 MB RAM, thiết bị đủ sức đáp ứng các ứng dụng từ đơn giản đến trung bình. Giá thành phải chăng so với hiệu năng và chất lượng thương hiệu Omron.

Mục đích sử dụng HMI Omron NB7W-TW01B

1. Hiển thị trạng thái hệ thống

• Giúp người vận hành dễ dàng quan sát trạng thái hoạt động của máy móc, thiết bị.

• Ví dụ: báo hiệu máy đang chạy, dừng, báo lỗi, hiển thị thông số nhiệt độ, áp suất, tốc độ…

2. Điều khiển và thao tác máy

• Cho phép người dùng nhập lệnh hoặc cài đặt thông số cho hệ thống tự động (chẳng hạn chọn chế độ hoạt động, thay đổi tốc độ, đặt thời gian…).

• Thay thế hoàn toàn công tắc, nút nhấn truyền thống bằng giao diện cảm ứng hiện đại.

3. Giám sát và cảnh báo lỗi

• HMI có thể nhận tín hiệu cảnh báo từ PLC để hiển thị mã lỗi, nguyên nhân, hướng dẫn xử lý.

• Giúp nhanh chóng khắc phục sự cố và hạn chế thời gian dừng máy.

4. Ghi lại và quản lý dữ liệu

• Ghi nhận các thông số vận hành (nếu kết hợp với PLC và bộ lưu trữ USB), phục vụ phân tích sau này.

• Có thể xem lại lịch sử cảnh báo, giúp cải thiện quy trình vận hành.

5. Tăng tính chuyên nghiệp và hiệu quả hệ thống

• Giao diện đẹp, rõ ràng giúp thao tác dễ hiểu, chuyên nghiệp hơn.

• Nâng cao trải nghiệm người dùng và hiệu quả kiểm soát dây chuyền sản xuất.
