Thông số kỹ thuật HMI Omron NT631C-ST153B-EV3

Cấu tạo HMI Omron NT631C-ST153B-EV3

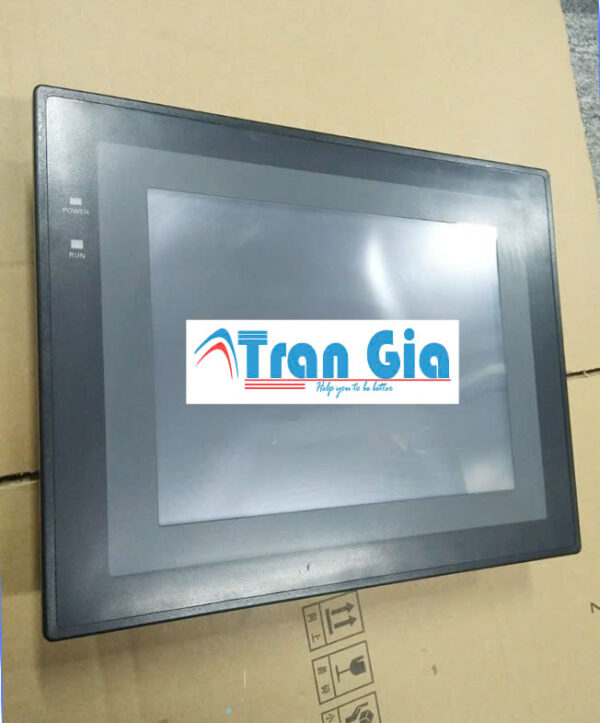

• Mặt trước (Front Panel):

  • Màn hình LCD TFT 10.4 inch: Màn hình hiển thị sắc nét với độ phân giải 640×480 (VGA) và hỗ trợ hiển thị 65.536 màu.

  • Cảm ứng điện trở: Màn hình có cảm ứng điện trở, hỗ trợ thao tác chạm trực tiếp. Hoạt động tốt ngay cả khi người dùng đeo găng tay.

  • Kính bảo vệ: Bảo vệ màn hình khỏi trầy xước và va đập nhẹ, đồng thời có khả năng chịu được các điều kiện khắc nghiệt.

  • Đèn nền LED: Đèn nền LED có tuổi thọ cao (~50.000 giờ), giúp cung cấp ánh sáng đồng đều cho màn hình.

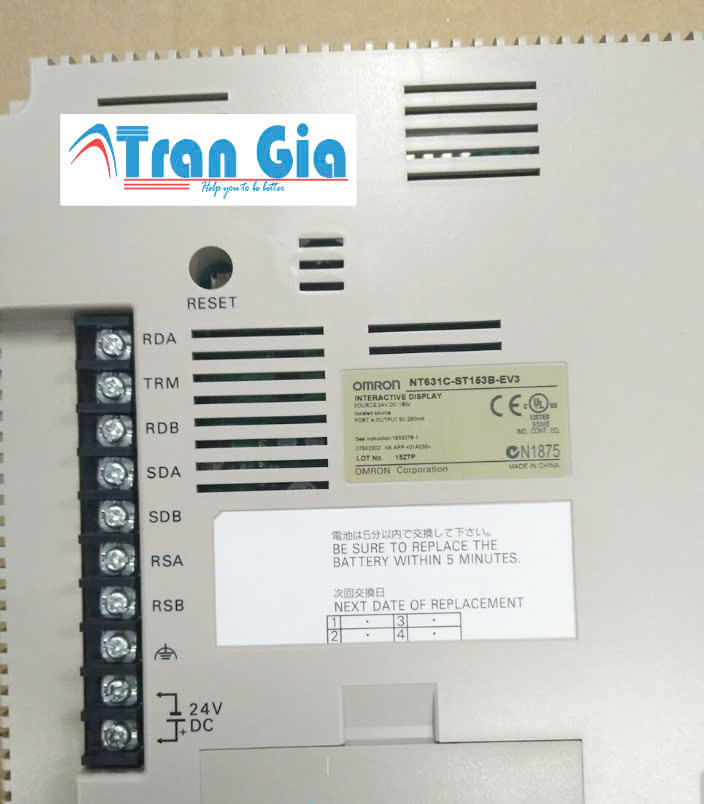

• Mặt sau (Rear Panel):

  • Cổng kết nối RS-232C và RS-422A/RS-485: Các cổng này hỗ trợ kết nối với PLC và các thiết bị ngoại vi khác.

  • Cổng USB (Host và Slave): Cổng USB giúp kết nối với các thiết bị lưu trữ ngoài và cho phép lập trình thông qua máy tính.

  • Cổng nguồn 24VDC: Cung cấp nguồn điện cho HMI hoạt động ổn định.

  • Khe thoát nhiệt: Giúp thiết bị tản nhiệt hiệu quả trong quá trình hoạt động.

• Bộ xử lý và bộ nhớ bên trong:

  • Bộ nhớ Flash 1 MB: Dùng để lưu trữ các chương trình giao diện người dùng, hình ảnh và dữ liệu hệ thống.

  • CPU: Xử lý các tác vụ giao diện và truyền thông.

  • RAM: Hỗ trợ tốc độ xử lý và giúp màn hình hoạt động mượt mà.

• Phần mềm và giao diện người dùng:

  • Phần mềm NS-Designer: Phần mềm lập trình giao diện cho HMI, hỗ trợ kéo thả các đối tượng, tạo các nút điều khiển, đồ họa và các chức năng tương tác.

  • Tích hợp các thư viện hình ảnh: Hỗ trợ đa dạng các hình ảnh và biểu tượng có sẵn để thiết kế giao diện người dùng.

• Cổng giao tiếp và kết nối:

  • Cổng Ethernet (tùy chọn): Kết nối mạng LAN cho phép truyền dữ liệu giữa các thiết bị trong hệ thống.

  • Cổng DIO (Digital Input/Output): Được sử dụng để giao tiếp với các cảm biến hoặc thiết bị ngoại vi khác.

Đặc điểm nổi bật HMI Omron NT631C-ST153B-EV3

• Màn hình LCD TFT 10.4 inch:

  • Độ phân giải 640×480 (VGA), hiển thị rõ nét, sắc sảo, với khả năng hỗ trợ 65.536 màu, giúp hiển thị thông tin chi tiết và dễ dàng quan sát.

• Cảm ứng điện trở (Resistive Touch):

  • Tính năng cảm ứng điện trở cho phép người dùng thao tác trực tiếp trên màn hình. Hệ thống cảm ứng này hoạt động chính xác ngay cả khi người dùng đeo găng tay, rất tiện lợi trong các môi trường công nghiệp.

• Kính bảo vệ cường lực:

  • Màn hình được bảo vệ bởi lớp kính cường lực, có khả năng chống trầy xước và chịu được lực tác động nhẹ, đảm bảo độ bền cao và bảo vệ màn hình trong các điều kiện làm việc khắc nghiệt.

• Đèn nền LED với tuổi thọ cao:

  • Đèn nền LED cung cấp ánh sáng đều và ổn định, với tuổi thọ lên tới 50.000 giờ, giúp giảm chi phí bảo trì và duy trì hiệu suất làm việc lâu dài.

• Cổng kết nối linh hoạt:

  • Cổng RS-232C và RS-422A/RS-485: Cho phép kết nối dễ dàng với PLC và các thiết bị ngoại vi khác.

  • Cổng USB Host/Slave: Dùng để kết nối với thiết bị lưu trữ hoặc máy tính để lập trình, tải chương trình và cập nhật phần mềm.

• Chức năng lập trình và giao diện người dùng dễ sử dụng:

  • NS-Designer: Phần mềm lập trình đi kèm giúp người dùng dễ dàng tạo và chỉnh sửa giao diện, thiết kế các nút điều khiển, đồ họa, cảnh báo và các chức năng tương tác.

  • Hỗ trợ tính năng kéo thả (drag and drop), giúp tiết kiệm thời gian và công sức trong quá trình thiết kế giao diện người dùng.

• Khả năng mở rộng và kết nối mạng:

  • Cổng Ethernet (tùy chọn): Hỗ trợ kết nối mạng LAN, cho phép truyền tải dữ liệu nhanh chóng giữa HMI và các thiết bị khác trong hệ thống.

  • Cổng DIO (Digital Input/Output): Dùng để giao tiếp với cảm biến, công tắc và các thiết bị đầu vào/ra số trong hệ thống.

• Bộ nhớ và hiệu suất xử lý cao:

  • Hệ thống xử lý mạnh mẽ giúp màn hình hoạt động mượt mà, đáp ứng nhanh chóng các tác vụ từ người dùng và xử lý dữ liệu hiệu quả.

• Tính năng bảo vệ chống nước và bụi (IP65):

  • Màn hình đạt chuẩn bảo vệ IP65 khi được lắp đặt đúng cách, giúp bảo vệ thiết bị khỏi bụi bẩn và nước, phù hợp với các môi trường công nghiệp khắc nghiệt.

Mục đích sử dụng HMI Omron NT631C-ST153B-EV3

• Điều khiển và giám sát quá trình công nghiệp:

  • HMI Omron NT631C-ST153B-EV3 được sử dụng trong các hệ thống điều khiển tự động, giúp giám sát và điều khiển các thiết bị công nghiệp như PLC, máy móc, và các hệ thống điều khiển khác.

  • Người dùng có thể theo dõi các tham số vận hành của máy móc và thiết bị, nhận các tín hiệu từ cảm biến, và thực hiện các điều chỉnh hoặc thay đổi thông số khi cần.

• Tương tác với người dùng trong các hệ thống tự động hóa:

  • Màn hình cảm ứng giúp người vận hành dễ dàng tương tác với hệ thống thông qua giao diện trực quan. Các nút bấm, hình ảnh và đồ họa giúp đơn giản hóa các thao tác điều khiển và giảm thiểu sai sót.

• Giám sát dữ liệu và hiển thị thông số:

  • HMI này có thể hiển thị thông tin về trạng thái hoạt động của hệ thống, mức độ hoạt động của máy móc, nhiệt độ, áp suất, và các thông số quan trọng khác, giúp người vận hành nhận diện nhanh chóng các vấn đề hoặc sự cố trong quá trình sản xuất.

• Cải thiện hiệu quả vận hành:

  • Nhờ vào khả năng lập trình linh hoạt và phần mềm thiết kế dễ sử dụng, HMI Omron NT631C-ST153B-EV3 giúp nâng cao hiệu quả vận hành trong các nhà máy, đặc biệt trong các lĩnh vực như chế tạo, sản xuất, và các ứng dụng công nghiệp khác.

• Cung cấp khả năng điều khiển từ xa:

  • Với các cổng kết nối mạng như Ethernet, HMI có thể được kết nối với các hệ thống và thiết bị khác để cung cấp khả năng điều khiển và giám sát từ xa, giúp tiết kiệm thời gian và nâng cao tính linh hoạt.

• Ứng dụng trong các môi trường khắc nghiệt:

  • Màn hình được thiết kế để làm việc trong các môi trường công nghiệp, nơi có bụi bẩn, nước hoặc các yếu tố khắc nghiệt khác. Với chuẩn bảo vệ IP65, nó đảm bảo độ bền và hoạt động ổn định.
