Mô tả sản phẩm

TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, HMI Xinje Touchwin TG465-ET 4.3 inch Ethernet 24VDC , màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật của HMI Xinje Touchwin TG465-ET 4.3 inch Ethernet 24VDC

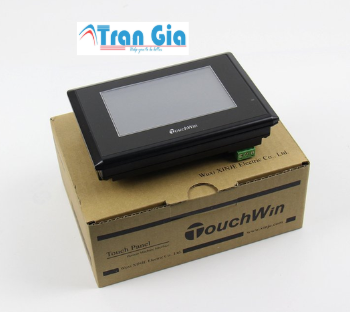

Sản phẩm: HMI Xinje Touchwin TG465-ET 4.3 inch Ethernet 24VDC
Kích thước màn hình: 4.3 inch TFT LCD
Độ phân giải: 480 x 272 pixels (WQVGA)
Hiển thị màu: 65.536 màu (16-bit True Color)
Độ sáng: Khoảng 300 cd/m²
Loại cảm ứng: Cảm ứng điện trở (4-wire resistive touch)
CPU: ARM Cortex-A8 hoặc tương đương, tốc độ khoảng 600 MHz
RAM: 128 MB
Bộ nhớ Flash: 128 MB – lưu chương trình, hình ảnh, dữ liệu lịch sử
Hệ điều hành: Embedded (nhúng), chuyên dùng cho HMI
Hỗ trợ giao thức:
- Modbus RTU, Modbus TCP/IP, giao tiếp tốt với PLC Xinje, Siemens, Mitsubishi, Delta, Omron,…

Điện áp hoạt động: 24VDC
Dải điện áp cho phép: 10 ~ 28VDC
Chống nhiễu tốt, hoạt động ổn định trong môi trường công nghiệp
Vật liệu vỏ: Nhựa công nghiệp ABS, nhẹ và bền
Kiểu lắp đặt: Âm bảng (panel mount)
Chuẩn bảo vệ mặt trước: IP65 khi lắp đúng kỹ thuật
Tản nhiệt: Thụ động – không dùng quạt
Phần mềm sử dụng: XDPPro (do Xinje phát triển, miễn phí)
Tính năng: Thiết kế giao diện kéo – thả, lập trình logic, liên kết với PLC

Cấu tạo của HMI Xinje Touchwin TG465-ET 4.3 inch Ethernet 24VDC

1. Màn hình cảm ứng

Loại màn hình: TFT LCD màu, kích thước 4.3 inch
Độ phân giải: 480 x 272 pixels (chuẩn WQVGA)
Cảm ứng: Cảm ứng điện trở 4 dây (resistive touch), thao tác dễ dàng kể cả khi đeo găng tay
Hiển thị: 65.536 màu (16-bit), hình ảnh rõ ràng, giao diện sống động

2. Bộ xử lý và bộ nhớ

CPU: ARM Cortex-A8 (~600 MHz) – xử lý nhanh các thao tác hiển thị, truyền thông
RAM: 128 MB – hỗ trợ xử lý dữ liệu mượt mà
Flash memory: 128 MB – lưu chương trình, đồ họa, dữ liệu cài đặt

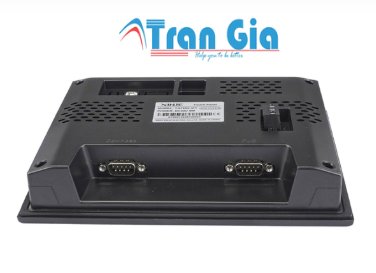

3. Cổng giao tiếp

RS232/RS485: Giao tiếp với PLC và các thiết bị điều khiển khác
Ethernet (RJ45): Hỗ trợ Modbus TCP/IP, dễ dàng kết nối hệ thống mạng
USB Host: Dùng để nạp chương trình hoặc xuất dữ liệu

4. Nguồn cấp

Nguồn vào: 24VDC
Dải điện áp hoạt động: 10 ~ 28VDC – hoạt động ổn định trong môi trường công nghiệp
Bảo vệ nguồn và chống nhiễu tốt

5. Vỏ ngoài và thiết kế

Chất liệu: Nhựa công nghiệp ABS chắc chắn, cách điện tốt
Kiểu lắp: Âm bảng (panel mount), phù hợp tủ điện công nghiệp
Chuẩn bảo vệ mặt trước: IP65 (nếu lắp đúng kỹ thuật) – chống bụi và tia nước nhẹ
Tản nhiệt: Thiết kế tản nhiệt thụ động – không dùng quạt, tăng tuổi thọ

Đặc điểm của HMI Xinje Touchwin TG465-ET 4.3 inch Ethernet 24VDC

1. Kích thước nhỏ gọn – giao diện màu sắc rõ nét

Màn hình 4.3 inch TFT LCD nhỏ gọn, dễ lắp trong tủ điện hẹp
Độ phân giải 480 x 272 pixels, hiển thị 65.536 màu – trực quan, sinh động
Cảm ứng điện trở 4 dây – thao tác mượt mà kể cả khi đeo găng tay

2. Cấu hình ổn định – đáp ứng tốt ứng dụng cơ bản

CPU ARM Cortex-A8 (~600 MHz), RAM 128 MB – xử lý nhanh, mượt
Flash 128 MB – lưu trữ chương trình, hình ảnh, dữ liệu cài đặt ổn định

3. Tích hợp cổng Ethernet – hỗ trợ truyền thông mạng

Có sẵn cổng Ethernet RJ45, hỗ trợ Modbus TCP/IP
Dễ dàng kết nối với các PLC, biến tần, thiết bị giám sát qua mạng nội bộ

4. Kết nối linh hoạt với nhiều thiết bị

Tích hợp RS232/RS485, tương thích với các dòng PLC phổ biến như Xinje, Siemens, Mitsubishi, Delta,…
Có cổng USB Host để nạp chương trình, backup dữ liệu thuận tiện

5. Nguồn cấp linh hoạt – phù hợp môi trường công nghiệp

Nguồn vào 24VDC (dải hoạt động từ 10 ~ 28VDC)
Chống nhiễu tốt, ổn định trong điều kiện công nghiệp khắc nghiệt

6. Thiết kế bền bỉ, dễ lắp đặt

Vỏ nhựa ABS chống va đập, cách điện tốt
Mặt trước chuẩn IP65 khi lắp âm bảng đúng kỹ thuật
Tản nhiệt thụ động – không dùng quạt, giúp tăng độ bền và giảm bụi

7. Lập trình dễ dàng với phần mềm XDPPro

Giao diện kéo – thả trực quan
Hỗ trợ đa dạng đối tượng: nút nhấn, đồng hồ, biểu đồ, cảnh báo,…
Miễn phí bản quyền – dễ học, dễ triển khai

Ứng dụng của HMI Xinje Touchwin TG465-ET 4.3 inch Ethernet 24VDC

1. Giao diện vận hành cho máy móc công nghiệp

Hiển thị và điều khiển máy đóng gói, máy chiết rót, máy ép nhiệt, máy in date,…
Cho phép cài đặt thông số, hiển thị trạng thái, cảnh báo lỗi trên màn hình cảm ứng

2. Tích hợp trong tủ điện điều khiển

Sử dụng kết hợp với PLC trong tủ điều khiển hệ thống bơm, quạt, van, motor,…
Hiển thị dữ liệu thời gian thực, điều khiển bằng cảm ứng thay thế nút nhấn cơ

3. Hệ thống giám sát và điều khiển qua mạng nội bộ

Với cổng Ethernet RJ45, dễ dàng kết nối với hệ thống điều khiển cấp cao hơn
Giao tiếp theo chuẩn Modbus TCP/IP, phù hợp mô hình SCADA nhỏ

4. Ứng dụng trong dây chuyền sản xuất

Tương tác với các bộ điều khiển trong dây chuyền tự động hóa: phân loại, đóng gói, kiểm tra lỗi
Giúp người vận hành dễ theo dõi và điều chỉnh thông số khi sản xuất

5. Giám sát hệ thống năng lượng

Giám sát inverter, bộ điều khiển năng lượng mặt trời, điện áp, dòng điện,…
Hiển thị các giá trị đo lường và trạng thái hoạt động bằng đồ họa

6. Mô hình đào tạo – học tập

Thích hợp dùng trong trường nghề, trung tâm đào tạo tự động hóa
Dễ lập trình, giao tiếp tốt với nhiều loại PLC như Xinje, Siemens, Delta, Mitsubishi,…

Vì sao nên chọn chúng tôi chuyên cung cấp HMI Xinje Touchwin TG465-ET 4.3 inch Ethernet 24VDC

1. Tran Gia Automation

Dịch vụ chúng tôi đưa đến khách hàng.
Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến…)
Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
Dịch vụ sửa chữa bảo trì (Sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)…..

2. Lý Do chọn Trần Gia làm nhà cung cấp HMI Xinje Touchwin TG465-ET 4.3 inch Ethernet 24VDC

Đội ngũ kỹ sư đông, giàu kinh nghiệm (Hướng Dẫn Lập Trình PLC )
Là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng.
Kho PLC DElta dùng cho khách hàng mượn tạm trong lúc chờ sửa chữa
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn luôn luôn có sẵn

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
