Thông số kỹ thuật Màn hình cảm ứng NB5Q-TW00B-V1

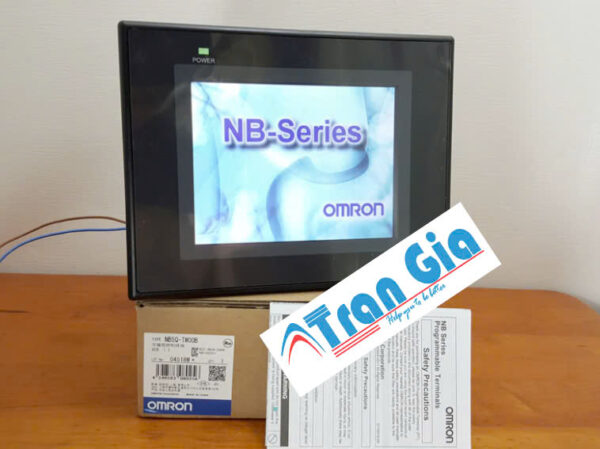

Cấu tạo Màn hình cảm ứng NB5Q-TW00B-V1

1. Màn hình hiển thị (LCD)

• Loại: TFT LCD (Thin-Film Transistor).

• Kích thước: 5.6 inch.

• Độ phân giải: 320 × 234 pixels (QVGA).

• Hiển thị màu: 65.536 màu (16-bit), hỗ trợ hình ảnh và giao diện rõ ràng, trực quan.

• Góc nhìn rộng, giúp người vận hành dễ dàng quan sát từ nhiều hướng.

2. Tấm cảm ứng (Touch Panel)

• Loại cảm ứng: Cảm ứng điện trở (resistive touch panel).

• Đặc điểm:

  • Cho phép sử dụng với găng tay hoặc bút stylus.

  • Phản hồi tốt trong môi trường bụi, ẩm hoặc rung nhẹ.

  • Độ bền cao, phù hợp với môi trường công nghiệp.

3. Bộ xử lý và bộ nhớ

• CPU: Vi xử lý nhúng chuyên dụng, xử lý các thao tác giao tiếp và hiển thị.

• RAM / Flash:

  • 128 MB bộ nhớ trong, dùng để lưu trữ chương trình, giao diện và dữ liệu hoạt động.

  • Hỗ trợ lưu lịch sử cảnh báo, sự kiện và thông số hệ thống.

4. Giao tiếp ngoại vi

• COM1 – RS-232C: Giao tiếp tiêu chuẩn với PLC hoặc các thiết bị công nghiệp khác.

• COM2 – RS-422A/485: Dùng trong các hệ thống có nhiều thiết bị truyền thông đa điểm.

• USB Slave (Mini-B): Kết nối với máy tính để nạp chương trình, dữ liệu hoặc cập nhật firmware.

• Không hỗ trợ Ethernet hoặc USB Host – điểm khác biệt so với model NB5Q-TW01B.

5. Nguồn cấp & tiêu thụ

• Nguồn cung: 24 VDC ±15%.

• Công suất tiêu thụ: Tối đa ~6W, tiêu thụ điện năng thấp, thích hợp cho hệ thống hoạt động liên tục.

6. Vỏ và bảo vệ cơ học

• Vỏ ngoài: Nhựa công nghiệp chắc chắn, chống va đập nhẹ và chịu nhiệt.

• Mặt trước đạt chuẩn IP65: Chống bụi và tia nước (khi lắp đặt đúng cách và dùng gioăng kèm theo).

• Kích thước tổng thể: 184 x 142 x 46 mm.

• Kích thước lắp đặt (panel cut-out): 172 x 132 mm.

7. Phần mềm & cấu hình

• Phần mềm lập trình: NB-Designer (miễn phí từ Omron).

• Chức năng hỗ trợ:

  • Thiết kế màn hình giao diện với nhiều đối tượng như nút nhấn, đèn báo, thanh trượt, biểu đồ.

  • Thiết lập cảnh báo, lịch sử sự kiện, thời gian thực (RTC).

  • Hỗ trợ đa ngôn ngữ, quản lý người dùng (password/user level).

Đặc điểm nổi bật Màn hình cảm ứng NB5Q-TW00B-V1

1. Thiết kế nhỏ gọn – Giao diện sắc nét

• Màn hình 5.6 inch, sử dụng công nghệ TFT LCD với độ phân giải QVGA (320 x 234).

• Hiển thị 65.536 màu cho chất lượng hình ảnh rõ nét, trực quan.

• Thiết kế nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế.

2. Cảm ứng điện trở – Bền và linh hoạt

• Màn hình cảm ứng điện trở giúp thao tác chính xác ngay cả khi sử dụng găng tay.

• Bền bỉ, phù hợp cho môi trường công nghiệp.

3. Giao tiếp linh hoạt với thiết bị điều khiển

• Hỗ trợ hai cổng truyền thông nối tiếp: RS-232C và RS-422A/485.

• Có cổng USB Mini-B để kết nối và nạp chương trình từ máy tính.

• Không hỗ trợ Ethernet (khác với model NB5Q-TW01B).

4. Bộ nhớ đủ dùng – Tốc độ đáp ứng tốt

• Trang bị 128 MB bộ nhớ trong để lưu trữ giao diện, chương trình và dữ liệu.

• Tốc độ xử lý nhanh, đảm bảo thao tác mượt mà.

5. Bảo vệ IP65 – Hoạt động bền bỉ trong môi trường công nghiệp

• Mặt trước đạt tiêu chuẩn chống bụi và nước IP65 khi lắp đặt đúng kỹ thuật.

• Phù hợp để sử dụng trong nhà máy, xưởng sản xuất có môi trường khắc nghiệt.

6. Phần mềm NB-Designer dễ sử dụng

• Phần mềm NB-Designer miễn phí, giao diện kéo thả dễ học, dễ sử dụng.

• Hỗ trợ đa dạng chức năng như cảnh báo, lịch sử sự kiện, hình ảnh, biểu đồ.

7. Giải pháp kinh tế – Hiệu quả đầu tư

• Không có cổng Ethernet nên giá thành thấp hơn các dòng khác.

• Lý tưởng cho hệ thống không cần kết nối mạng, phù hợp doanh nghiệp vừa và nhỏ.

Mục đích sử dụng Màn hình cảm ứng NB5Q-TW00B-V1

1. Hiển thị trạng thái hoạt động của hệ thống

• Giúp người vận hành theo dõi trạng thái thiết bị, cảm biến, công tắc, cảnh báo lỗi, nhiệt độ, áp suất… trên giao diện trực quan.

• Giao diện có thể tùy biến theo nhu cầu sử dụng.

2. Gửi lệnh điều khiển đến PLC hoặc máy móc

• Cho phép người dùng khởi động/dừng máy, chọn chế độ vận hành, thay đổi thông số (ví dụ: tốc độ, thời gian, giới hạn nhiệt độ…).

• Giao tiếp với PLC thông qua cổng RS-232 hoặc RS-422/485.

3. Giám sát và ghi nhận dữ liệu

• Ghi nhận các sự kiện, cảnh báo, trạng thái hoạt động để phân tích hoặc bảo trì sau này.

• Hiển thị các biểu đồ, lịch sử vận hành giúp nâng cao hiệu quả giám sát.

4. Tối ưu hóa vận hành máy móc

• Giúp giảm thao tác thủ công, tránh nhầm lẫn và tăng độ chính xác khi điều khiển.

• Cho phép nhân viên vận hành nhanh chóng thích nghi mà không cần chuyên môn cao.

5. Thay thế nút bấm và đèn báo truyền thống

• Với khả năng thiết kế giao diện tùy biến, NB5Q-TW00B-V1 có thể tích hợp nhiều chức năng vào một màn hình cảm ứng, tiết kiệm không gian và chi phí dây điện/nút nhấn.
