Thông số kỹ thuật Màn hình cảm ứng OMRON NB7W-TW01B

Cấu tạo Màn hình cảm ứng OMRON NB7W-TW01B

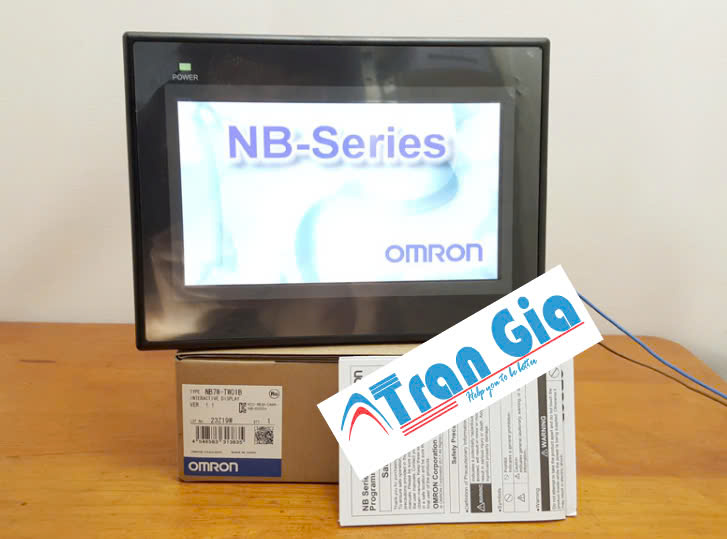

1. Mặt trước (Front Panel)

• Màn hình LCD TFT 7 inch:
  Màn hình màu sắc sắc nét với độ phân giải 800 x 480 pixel (WVGA) hỗ trợ hiển thị 65.536 màu.

• Cảm ứng điện trở (Resistive Touch Panel):
  Màn hình cảm ứng điện trở, có khả năng nhận thao tác chạm từ người dùng ngay cả khi đeo găng tay. Cảm ứng có độ phân giải 1024 x 1024 và tuổi thọ khoảng 1 triệu lần chạm.

• Mặt kính bảo vệ:
  Chống trầy xước nhẹ và giúp bảo vệ màn hình khỏi các tác động vật lý từ bên ngoài. Bảo vệ màn hình đạt chuẩn IP65 (chống bụi và nước bắn) khi lắp đặt đúng cách.

• Đèn nền LED:
  Đèn nền LED với tuổi thọ lên đến 50.000 giờ, cung cấp ánh sáng ổn định và tiết kiệm năng lượng.

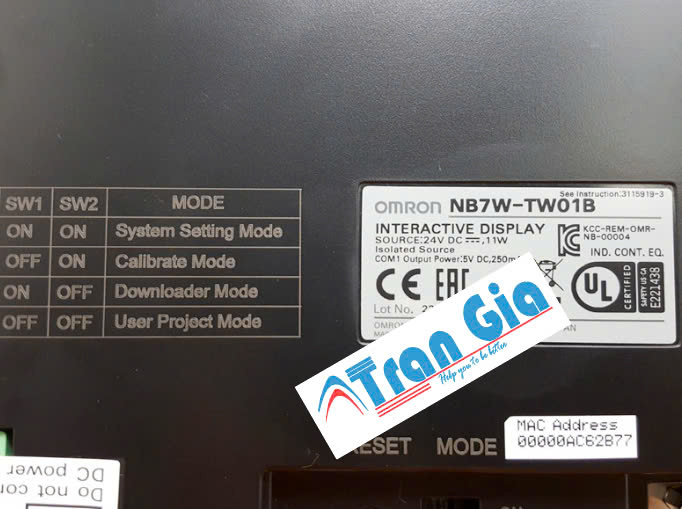

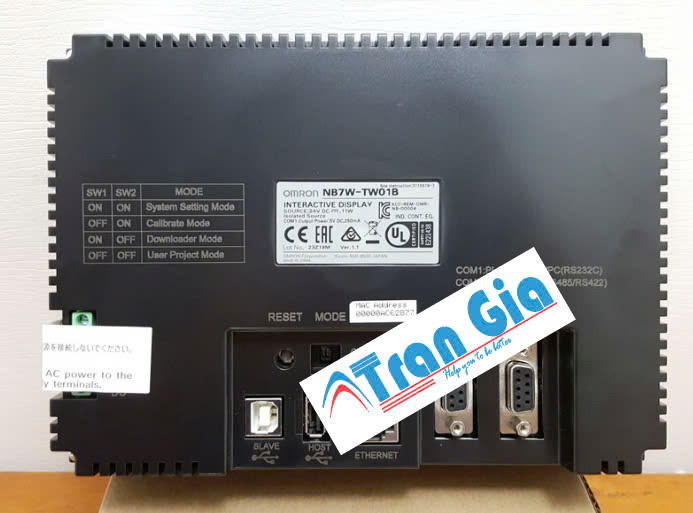

2. Mặt sau (Rear Panel)

• Cổng kết nối Ethernet (10/100 Mbps):
  Cổng Ethernet dùng để kết nối với các thiết bị khác trong mạng, thuận tiện cho việc giao tiếp với các PLC hoặc máy tính.

• Cổng USB (Host/Slave):
  Cung cấp cổng USB host và USB slave để kết nối với thiết bị lưu trữ hoặc máy tính lập trình.

• Cổng RS-232C:
  2 cổng RS-232C cho phép giao tiếp với các thiết bị ngoại vi khác như PLC, cảm biến, hoặc thiết bị tự động hóa.

• Cổng RS-422/RS-485:
  1 cổng RS-422/RS-485 cho phép truyền thông nối dài hoặc giao tiếp với nhiều thiết bị đồng thời.

• Khe thoát nhiệt:
  Thiết kế giúp tản nhiệt hiệu quả để duy trì hiệu suất hoạt động của màn hình trong suốt thời gian dài.

3. Bộ nhớ và phần mềm

• Bộ nhớ Flash 128 MB:
  Dùng để lưu trữ chương trình, giao diện người dùng, hình ảnh, và các dữ liệu hệ thống.

• Phần mềm lập trình NB-Designer:
  Phần mềm lập trình đi kèm giúp người dùng dễ dàng tạo ra giao diện và kết nối màn hình cảm ứng với các hệ thống điều khiển.

4. Nguồn cấp và môi trường hoạt động

• Nguồn cấp:
  Cung cấp nguồn 24 VDC cho màn hình hoạt động.

• Nhiệt độ hoạt động:
  Màn hình hoạt động tốt trong phạm vi nhiệt độ từ 0°C đến 50°C.

• Độ ẩm hoạt động:
  Độ ẩm trong môi trường làm việc từ 10% đến 90% RH (không ngưng tụ).

Đặc điểm nổi bật Màn hình cảm ứng OMRON NB7W-TW01B

1. Kích thước và Hiển thị

• Kích thước màn hình: 7 inch.

• Độ phân giải: 800 x 480 pixel.

• Màn hình TFT LCD màu: Cung cấp hình ảnh rõ ràng và sắc nét, hỗ trợ 65.536 màu sắc, phù hợp cho các ứng dụng cần giao diện người dùng trực quan.

2. Cảm ứng và Tương tác

• Loại màn hình cảm ứng: Cảm ứng điện trở (resistive touch).

• Độ phân giải cảm ứng: 1024 x 1024, cho phép thao tác chính xác và độ bền cao (lên đến 1 triệu lần chạm).

3. Cổng kết nối

• Cổng Ethernet: Dễ dàng kết nối với mạng LAN.

• Cổng USB: Hỗ trợ 2 cổng USB cho việc truyền dữ liệu và kết nối thiết bị ngoại vi.

• Cổng RS-232, RS-422, RS-485: Cung cấp khả năng kết nối linh hoạt với các thiết bị PLC và các hệ thống điều khiển khác.

4. Độ bền và Chống chịu

• Bảo vệ IP65: Chống bụi và nước, phù hợp sử dụng trong môi trường công nghiệp.

• Đèn nền LED: Có tuổi thọ lên đến 50.000 giờ ở nhiệt độ 25°C, đảm bảo màn hình sáng và bền lâu.

5. Phần mềm và Tính năng

• Phần mềm thiết kế NB-Designer: Giúp thiết kế giao diện người dùng dễ dàng và trực quan.

• Dễ dàng tích hợp: Hỗ trợ kết nối với nhiều loại PLC và thiết bị điều khiển từ các nhà sản xuất khác nhau.

6. Kích thước và Lắp đặt

• Kích thước mặt trước: 202 mm (rộng) × 148 mm (cao).

• Kích thước cắt lắp đặt: 191 mm (rộng) × 137 mm (cao).

• Độ sâu lắp đặt: 46 mm, dễ dàng lắp đặt trong không gian chật hẹp.

Mục đích sử dụng Màn hình cảm ứng OMRON NB7W-TW01B

1. Giao diện người-máy (HMI)

• Điều khiển và giám sát: Màn hình này giúp người vận hành dễ dàng giám sát và điều khiển các thiết bị hoặc hệ thống tự động hóa như PLC (Programmable Logic Controller), máy móc công nghiệp, dây chuyền sản xuất, và các thiết bị ngoại vi khác.

• Hiển thị thông tin: Cung cấp thông tin về trạng thái hoạt động, dữ liệu cảm biến, thông số máy móc và các chỉ số quan trọng khác.

2. Ứng dụng trong tự động hóa công nghiệp

• Quản lý dây chuyền sản xuất: Giúp điều khiển, theo dõi và giám sát các quy trình sản xuất, từ đó tối ưu hóa hiệu suất và giảm thiểu sự cố.

• Hệ thống điều khiển máy móc: Thích hợp cho các hệ thống điều khiển tự động hóa như máy móc CNC, máy ép, hệ thống băng chuyền, và các thiết bị sản xuất khác.

3. Tích hợp với PLC và thiết bị ngoại vi

• Giao tiếp với PLC: Màn hình có thể kết nối với PLC qua các cổng giao tiếp như RS-232, RS-422/RS-485 hoặc Ethernet, giúp dễ dàng tích hợp vào hệ thống điều khiển.

• Tích hợp với các thiết bị ngoại vi khác: Có khả năng kết nối với các thiết bị ngoại vi qua USB và Ethernet để mở rộng tính năng và giao tiếp giữa các thiết bị.

4. Tăng cường hiệu quả vận hành và bảo trì

• Giảm thiểu thời gian bảo trì: Cung cấp giao diện dễ sử dụng để theo dõi hiệu suất hệ thống và phát hiện sớm các vấn đề tiềm ẩn, từ đó giảm thời gian bảo trì và sửa chữa.

• Cảnh báo và thông báo lỗi: Có thể cấu hình để hiển thị cảnh báo khi có sự cố, giúp nhân viên vận hành xử lý nhanh chóng.

5. Sử dụng trong môi trường công nghiệp khắc nghiệt

• Khả năng chịu đựng môi trường: Màn hình có khả năng hoạt động trong môi trường công nghiệp khắc nghiệt với độ ẩm và nhiệt độ cao. Đồng thời, khả năng chống bụi và chống nước (IP65) giúp bảo vệ màn hình khỏi các yếu tố bên ngoài.
