Thông số kỹ thuật của NB7W-TW01B Màn hình Omron 7 inch Ethernet

• Sản phẩm: NB7W-TW01B Màn hình Omron 7 inch Ethernet

• Kích thước: 7.0 inch, 65,000 màu

• Nguồn cấp: 24VDC

• Độ phân giải: 800×480

• Đèn nền: LED, độ bền 50,000 giờ

• Bộ nhớ: 128MB Flash + 64MB RAM

• Hỗ trợ USB: Có

• Hỗ trợ Ethernet: Có hỗ trợ Download & Upload

• Cổng USB: 2 cổng USB (Slave & Host)

• Truyền thông: Com1: RS232, Com2: RS422/RS232/RS485

• Khối lượng: 627g

• Kích thước: WxHxD = 202 x 148 x 46 mm

• Phần mềm hỗ trợ: NB-Designer Ver 1.2x

• Xuất xứ: Trung Quốc

Cấu tạo của NB7W-TW01B Màn hình Omron 7 inch Ethernet

1. Bộ phận Màn hình (Display Unit)

• Màn hình LCD (TFT):

  • Là phần hiển thị chính của thiết bị, sử dụng công nghệ TFT (Thin Film Transistor) giúp tạo ra hình ảnh rõ nét và sống động.

  • Kích thước: 7 inch

  • Độ phân giải: 800 x 480 pixel

  • Đèn nền LED: Sử dụng đèn LED giúp tiết kiệm năng lượng và có độ bền lên đến 50,000 giờ.

2. Bộ vi xử lý (CPU)

• ARM Cortex-A8: Là bộ vi xử lý chính của hệ thống, xử lý các tín hiệu và dữ liệu từ người dùng, điều khiển giao diện và quản lý các tác vụ của màn hình.

3. Bộ nhớ (Memory)

• Bộ nhớ Flash (128MB): Được sử dụng để lưu trữ phần mềm, dữ liệu người dùng và cấu hình của thiết bị.

• Bộ nhớ RAM (64MB): Giúp hệ thống chạy mượt mà và xử lý nhanh chóng các tác vụ như giao tiếp truyền thông và điều khiển giao diện người dùng.

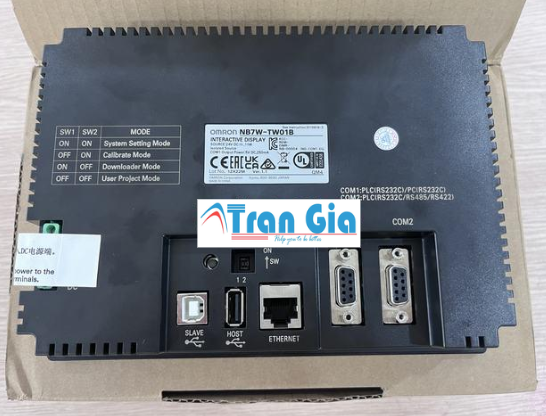

4. Cổng kết nối (Communication Ports)

• Ethernet (RJ45): Được tích hợp để kết nối mạng, cho phép thiết bị tải và tải dữ liệu qua Ethernet để cập nhật hoặc tải về chương trình.

• USB (Host và Slave):

  • 1 cổng USB Host: Kết nối với các thiết bị USB lưu trữ như USB flash drive.

  • 1 cổng USB Slave: Dùng để kết nối với máy tính và truyền tải dữ liệu.

• Cổng truyền thông (RS232, RS485, RS422):

  • Các cổng này cho phép kết nối với PLC và các thiết bị tự động hóa khác. RS232 là chuẩn phổ biến, trong khi RS485 và RS422 hỗ trợ truyền thông khoảng cách dài và đa thiết bị.

Đặc điểm của NB7W-TW01B Màn hình Omron 7 inch Ethernet

1. Màn hình và Hiển thị

• Kích thước: 7 inch, đủ lớn để hiển thị các thông tin chi tiết và dễ dàng theo dõi.
• Độ phân giải: 800 x 480 pixel, cung cấp hình ảnh rõ nét và sắc nét.
• Màu sắc: Hiển thị lên đến 65,000 màu, mang lại trải nghiệm hiển thị sống động và chân thực.
• Đèn nền LED: Với độ bền lên đến 50,000 giờ, giúp tiết kiệm năng lượng và tăng tuổi thọ màn hình.

2. Kết nối và Truyền thông

• Ethernet: Hỗ trợ kết nối qua Ethernet (RJ45), cho phép tải và tải chương trình qua mạng, giúp việc bảo trì và cập nhật trở nên dễ dàng.
• Cổng USB: Trang bị 2 cổng USB (1 cổng USB Slave và 1 cổng USB Host) cho phép kết nối với các thiết bị ngoại vi như USB flash drive hoặc máy tính để truyền tải dữ liệu.
• Cổng truyền thông:
  • Com1 (RS232): Cung cấp giao tiếp qua chuẩn RS232, phổ biến trong các ứng dụng tự động hóa.
  • Com2 (RS422/RS232/RS485): Hỗ trợ nhiều chuẩn truyền thông để kết nối với PLC, cảm biến và các thiết bị khác trong hệ thống tự động.

3. Bộ nhớ và Xử lý

• Bộ nhớ Flash: 128MB, đủ để lưu trữ các chương trình, cấu hình và dữ liệu ứng dụng.
• Bộ nhớ RAM: 64MB, giúp tăng cường khả năng xử lý và mượt mà khi sử dụng giao diện.
• Vi xử lý ARM Cortex-A8: Xử lý mạnh mẽ, đảm bảo hoạt động hiệu quả trong các ứng dụng phức tạp.

4. Nguồn cấp

• Điện áp cấp: 24VDC (±10%), phù hợp với các ứng dụng công nghiệp, dễ dàng tích hợp vào hệ thống tự động hóa hiện có.

5. Tính năng phần mềm

• Phần mềm hỗ trợ: NB-Designer Ver 1.2x, là công cụ giúp thiết kế giao diện người dùng, cấu hình truyền thông và lập trình màn hình một cách dễ dàng.

• Tính linh hoạt trong thiết kế giao diện: Cho phép người dùng tạo ra giao diện tùy chỉnh để giám sát và điều khiển các hệ thống tự động hóa một cách trực quan.

Ứng dụng của NB7W-TW01B Màn hình Omron 7 inch Ethernet

1. Giám sát và Điều khiển Hệ thống Tự động hóa

• HMI (Human Machine Interface): Màn hình này được sử dụng để làm giao diện người dùng cho các hệ thống tự động hóa công nghiệp. Người dùng có thể giám sát các thông số, trạng thái và điều khiển các thiết bị từ xa thông qua màn hình.

• Điều khiển PLC: Màn hình có thể kết nối với PLC (Programmable Logic Controller) qua các cổng truyền thông như RS232, RS485, RS422 để điều khiển và giám sát các quy trình sản xuất.

2. Quản lý Dữ liệu và Thông tin

• Hiển thị dữ liệu và báo cáo: NB7W-TW01B có thể được sử dụng để hiển thị dữ liệu từ các cảm biến, máy móc hoặc hệ thống khác trong quá trình sản xuất. Các thông số như nhiệt độ, áp suất, tốc độ máy, v.v., có thể được theo dõi liên tục và dễ dàng hiển thị trên giao diện.

• Lưu trữ và tải dữ liệu: Với các cổng USB và Ethernet, dữ liệu có thể được tải lên và tải về để lưu trữ hoặc phân tích từ xa.

3. Ứng dụng trong Nhà máy Sản xuất

• Giám sát dây chuyền sản xuất: NB7W-TW01B có thể được sử dụng để theo dõi các thiết bị trong dây chuyền sản xuất, từ máy móc đến hệ thống kiểm soát chất lượng. Điều này giúp giảm thiểu thời gian chết (downtime) và tăng hiệu quả sản xuất.

• Điều khiển các thiết bị tự động: Màn hình có thể điều khiển các thiết bị tự động như robot, băng chuyền hoặc các thiết bị sản xuất khác thông qua các giao thức truyền thông RS485, RS422.

4. Điều khiển Từ xa và Cập nhật Phần mềm

• Cập nhật phần mềm qua Ethernet: Với khả năng kết nối Ethernet, màn hình có thể nhận và tải các chương trình hoặc cập nhật phần mềm từ xa mà không cần phải tiếp cận trực tiếp, giúp tiết kiệm thời gian và chi phí bảo trì.

• Điều khiển từ xa: Người dùng có thể điều khiển hệ thống từ xa thông qua giao diện người dùng trên màn hình, làm cho việc quản lý và kiểm tra các hệ thống trở nên thuận tiện và hiệu quả hơn.

5. Ứng dụng trong Quản lý Năng lượng

• Giám sát tiêu thụ năng lượng: NB7W-TW01B có thể được sử dụng để giám sát và điều khiển các thiết bị tiêu thụ năng lượng trong các nhà máy hoặc cơ sở sản xuất, giúp tối ưu hóa việc sử dụng năng lượng và tiết kiệm chi phí vận hành.

• Báo cáo và phân tích năng lượng: Màn hình có thể cung cấp các báo cáo về mức tiêu thụ năng lượng, từ đó giúp quản lý đưa ra các quyết định cải tiến hiệu suất.
