Thông số kỹ thuật của NS5-SQ00-V2 | MÀN HÌNH HMI OMRON 5.7 INCH 24 VDC

• Model: NS5-SQ00-V2 | MÀN HÌNH HMI OMRON 5.7 INCH 24 VDC
• Nguồn cấp: 24VDC, 15W max.
• Hiển thị: Monochrome STN LCD
• Kích thước: 5.7 inch
• Diện tích hiển thị: 118.2 x 89.4 mm
• Độ phân giải: 320 x 240 pixels
• Bộ nhớ: Flash memory 20MB
• Số lượng nút cảm ứng: 16 x 12 switches
• Tuổi thọ: 50 000 giờ
• Cổng truyền thông:
   - Port A: RS232
   - Port B: RS-232C (RS-422A/485 selectable by memory switch setting)
   - USB
• Giao tiếp với PLC: Omron, Mitsubishi FX Series, Mitsubishi A-Series, Allen Bradley (DE1), GE-Fanuc (SNP-X), Siemens (Via HMI Adapter)
• Tiêu chuẩn: IP65 oil-proof type and NEMA4; UL, CE
• Phần mềm: CX Designer
• Xuất xứ: Nhật Bản

Cấu tạo của NS5-SQ00-V2 | MÀN HÌNH HMI OMRON 5.7 INCH 24 VDC

1. Màn hình hiển thị

• Loại: Màn hình LCD STN đơn sắc (Monochrome).
• Kích thước: 5.7 inch.
• Diện tích hiển thị: 118.2 × 89.4 mm.
• Độ phân giải: 320 × 240 pixels.
• Tuổi thọ: Khoảng 50.000 giờ.

2. Mặt cảm ứng (Touch Panel)

• Cấu trúc cảm ứng: Ma trận 16 hàng x 12 cột (192 vùng cảm ứng).
• Vật liệu: Mặt kính chống dầu, dễ thao tác trong môi trường công nghiệp.

3. Bộ nhớ trong

• Dung lượng: Flash memory 20MB.
• Công dụng: Lưu trữ chương trình điều khiển, dữ liệu giao diện và lịch sử hoạt động.

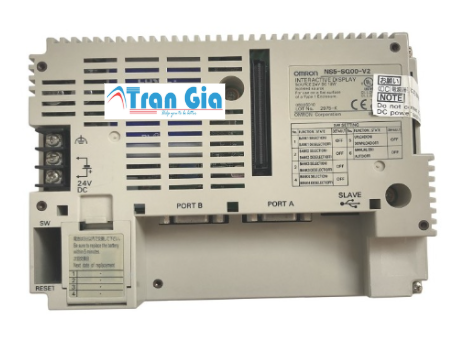

4. Cổng truyền thông

• Port A: RS232.
• Port B: RS-232C / RS-422A / RS-485 (chọn bằng memory switch).
• USB: Kết nối máy tính để nạp chương trình hoặc truyền dữ liệu.

5. Giao tiếp với PLC đa dạng

• Tương thích nhiều loại PLC:  Omron,  Mitsubishi FX Series, Mitsubishi A-Series,  Allen Bradley (DE1),  GE-Fanuc (SNP-X),  Siemens (thông qua bộ chuyển đổi HMI Adapter)

6. Vỏ và tiêu chuẩn bảo vệ

• Chất liệu vỏ: Nhựa công nghiệp chắc chắn, mặt trước chống dầu.
• Chuẩn bảo vệ: IP65 (mặt trước), NEMA4 – chống bụi, tia nước, phù hợp môi trường khắc nghiệt.

• Chứng nhận: UL, CE.

Đặc điểm của NS5-SQ00-V2 | MÀN HÌNH HMI OMRON 5.7 INCH 24 VDC

🔹 Màn hình đơn sắc tiết kiệm, dễ quan sát

• Trang bị màn hình STN LCD đơn sắc, kích thước 5.7 inch, phù hợp với các ứng dụng giám sát cơ bản, hiển thị rõ ràng trong nhiều điều kiện ánh sáng.

🔹 Thiết kế nhỏ gọn, phù hợp nhiều tủ điện

• Với kích thước hiển thị 118.2 × 89.4 mm và tổng thể nhỏ gọn, NS5 dễ lắp đặt trong không gian hạn chế.

🔹 Cảm ứng ma trận chính xác

• Hỗ trợ 192 vùng cảm ứng (ma trận 16 x 12), cho phép bố trí linh hoạt các nút điều khiển, chức năng trên giao diện màn hình.

🔹 Bộ nhớ đủ lớn, lưu trữ nhiều giao diện

• Trang bị Flash memory 20MB, đủ dùng cho hầu hết các ứng dụng tự động hóa vừa và nhỏ.

🔹 Tương thích với nhiều dòng PLC phổ biến

• Dễ dàng giao tiếp với Omron, Mitsubishi, Allen Bradley, GE-Fanuc, Siemens thông qua các cổng RS232, RS-232C, RS-422/485 và USB.

🔹 Giao tiếp linh hoạt, truyền thông đa dạng

• Có đầy đủ Port A (RS232), Port B (RS-232C/422/485) và USB, giúp dễ dàng nạp chương trình, sao lưu dữ liệu và kết nối với các thiết bị ngoại vi.

🔹 Tiêu chuẩn công nghiệp cao cấp

• Mặt trước đạt chuẩn IP65, chống bụi, chống dầu và tia nước.

• Đáp ứng các tiêu chuẩn quốc tế: UL, CE, đảm bảo độ an toàn và độ bền trong môi trường công nghiệp.

Ứng dụng của NS5-SQ00-V2 | MÀN HÌNH HMI OMRON 5.7 INCH 24 VDC

1. Giám sát và điều khiển dây chuyền sản xuất nhỏ

• Sử dụng để hiển thị trạng thái máy móc, công đoạn đóng gói, chiết rót, phân loại,…
• Cho phép người vận hành theo dõi, thao tác và nhập dữ liệu trực tiếp trên màn hình.

2. Hệ thống điều khiển tủ điện công nghiệp

• Tích hợp trực tiếp trong tủ điện để điều khiển động cơ, biến tần, van điện, cảm biến…
• Phù hợp cho các nhà máy thực phẩm, dệt may, hóa chất, cơ khí,…

3. Máy chuyên dụng tự động hóa

• Là HMI điều khiển cho các máy ép nhựa, máy in, máy chiết rót, máy dán tem, v.v.
• Cung cấp giao diện đơn giản, dễ vận hành với tính năng cảnh báo lỗi và hướng dẫn xử lý.

4. Tích hợp hệ thống điều khiển HVAC, bơm và giám sát nhiệt độ

• Hiển thị và điều khiển nhiệt độ, áp suất, tốc độ quạt, trạng thái thiết bị,… trong hệ thống HVAC hoặc bơm công nghiệp.

5. Thu thập dữ liệu và cảnh báo tại chỗ

• Cho phép lưu trữ dữ liệu vận hành tạm thời, hiển thị cảnh báo lỗi trực quan, và hướng dẫn thao tác.
• Tích hợp cảnh báo qua âm thanh hoặc hình ảnh đơn giản.

6. Điều khiển các ứng dụng bán tự động

• Được sử dụng trong các ứng dụng không yêu cầu đồ họa phức tạp nhưng cần tính ổn định, như cân điện tử công nghiệp, đóng gói đơn giản, trạm cân hàng,…
