CÔNG TY TNHH KỸ THUẬT TỰ ĐỘNG TRẦN GIA

Tran Gia Automation Nhà cung cấp thiết bị công nghiệp, và giải pháp tự động hóa chuyên nghiệp tại Việt Nam. Chúng tôi kết nối những con người với kiến thức, kinh nghiệm kết hợp công nghệ tự động để thỏa mãn nhu cầu của Khách hàng!

Dịch vụ chúng tôi đưa đến khách hàng.

Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến…)
Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
Dịch vụ sửa chữa bảo trì (Sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)…..

Dịch Vụ của Trần Gia Sửa biến tần Schneider uy tín toàn quốc

– Chuyên nhận sửa chữa biến tần Schneider khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng: linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh

Một số lỗi biến tần thông thường trên biến tần Schneider

Lỗi quá dòng ( F010, OCF)
Xử lý quá tải (F012, OLC)
Mất 1 pha ngõ ra (F014, OPF1)
Mất 2 pha ngõ ra (OPF2)
Mất 3 pha ngõ ra (F015, OPF3)
Mất pha ngõ vào (F017)
Ngắn mạch động cơ (F018, SCF1)
Ngắn mạch nối đất (F019, SCF3)
Ngắn mạch IGBT (F020, SCF4)
Lỗi gián đoạn đường truyền thông (F022, SLF1, COF)
Lỗi quá tốc độ (F025, SOF)
Quá nhiệt IGBT (F027, tJF)
Lỗi thấp áp (F030, USF)
Lỗi mất tín hiệu ngõ vào AI (F033, LFFI)
Mất pha ngõ vào (PHF)
Thấp áp (USF)
Quá nhiệt IGBT (tJF)
Lỗi bên ngoài (EPF1, EPF2)
Lỗi quá dòng khởi động (F007, OCF2)
Lỗi bảo vệ quá dòng do thời gian (F016, OLF)
Lỗi mất tín hiệu bảo vệ quá nhiệt (F021, OTHF)
Lỗi bảo vệ quá dòng đầu vào (F026, INOC)
Lỗi quá điện áp ngõ ra (F023, OVF)
Lỗi bảo vệ ngắn mạch trong hệ thống bảo vệ (F028, SCF2)
Lỗi đồng bộ pha không chính xác (F029, PSF)

Lỗi ngõ vào điều khiển analog bị mất 4 –20mA (LFF)
Quá điện áp trong giảm tốc độ (ObF): do vượt quá khả năng hãm của điện trở hoặc BBT
Quá điện áp (OSF) do nguồn điện áp quá cao
BBT bị quá nhiệt (OHF)
Bật/ tắt Motor quá nhiều lần nên bị quá tải (OLF) trong thời gian ngắn
Mất pha nguồn (PHF)
Lỗi truyền thông giữa option card và BBT bên trong (ILF)
Gián đoạn truyền thông Modbus gây ra lỗi Modbus (SLF1)
Lỗi truyền thông trên card truyền thông (CNF)
Lỗi đầu dò nhiệt PTC1 (PtF1), PTC2 (PtF2), PTC3 (PtF3) trong Motor 1, 2, 3 bị hở mạch hay ngắn mạch
Đầu dò PTC bị quá nhiệt như PTC1 (OtF1), PTC2 (OtF2), PTC3 (OtF3)
Lỗi card ứng dụng lập trình (APF)
Lỗi truyền thông từ ứng dụng PowerSuite (SLF2)
Lỗi vượt quá giới hạn mô men cho phép (SSF)
Lỗi truyền thông với màn hình hiển thị lắp rời (SLF3)
Lỗi hệ thống làm mát không hiệu quả (F032, COOL)
Lỗi giới hạn mô-men không chính xác (F036, MOMF)
Lỗi truyền thông với PLC (PLC COM)
Lỗi điều khiển từ xa không chính xác (F040, RC)
Lỗi ngừng cấp nguồn (F041, PWRF)
Lỗi cấp nguồn không chính xác (F042, INP)
Lỗi khởi động lại quá trình khởi động (F043, RSTR)
Lỗi thời gian đáp ứng quá chậm (F044, RESF)

Các mã lỗi hay gặp của một số dòng Biến tần Schneider

1. Bảng mã lỗi Biến tần Schneider dòng Altivar 12

OCF	Quá dòng
SCF1	Ngắn mạch động cơ
SCF3	Ngắn mạch nối đất
SCF4	Ngắn mạch IGBT
SOF	Quá tốc độ
LFFI	Lỗi mất tín hiệu ngõ vào AI
OPF1	Mất 1 pha ngõ ra
OPF2	Mất 3 pha ngõ ra
PHF	Mất pha ngõ vào
SLF1	Lỗi truyền thông
USF	Thấp áp
tJF	Quá nhiệt IGBT
OLC	Xử lý quá tải

2. Bảng mã lỗi Biến tần Schneider dòng Altivar 310

F010	Quá dòng
F018	Ngắn mạch động cơ
F019	Ngắn mạch nối đất
F020	Ngắn mạch IGBT
F025	Quá tốc độ
F033	Lỗi mất tín hiệu ngõ vào AI
F014	Mất 1 pha ngõ ra
F015	Mất 3 pha ngõ ra
F017	Mất pha ngõ vào
F022	Lỗi truyền thông
F030	Thấp áp
F027	Quá nhiệt IGBT
F012	Xử lý quá tải

3. Bảng mã lỗi Biến tần Schneider dòng Altivar 320

OCF	Quá dòng
SCF1	Ngắn mạch động cơ
SCF3	Ngắn mạch nối đất
SCF4	Ngắn mạch IGBT
SOF	Quá tốc độ
LFFI	Lỗi mất tín hiệu ngõ vào AI
OPF1	Mất 1 pha ngõ ra
OPF2	Mất 3 pha ngõ ra
PHF	Mất pha ngõ vào
SLF1	Lỗi truyền thông
USF	Thấp áp
tJF	Quá nhiệt IGBT
OLC	Xử lý quá tải
PtFL	Lỗi công tắc nhiệt PTC
FbE	Lỗi FB
SPF	Lỗi hồi tiếp tốc độ

4. Bảng mã lỗi Biến tần Schneider dòng Altivar 71

COF

Lỗi CANopen

Gián đoạn đường truyền thông CANopen

EPF1, EPF2

Lỗi bên ngoài

Tùy theo ứng dụng

LFF

Mất điều khiển 4 –20mA

Mất tín hiệu điều khiển 4 – 20mA ở ngõ vào điều khiển analog

ObF

Quá điện áp trong quá trình giảm tốc

Quá khả năng của điện trở hãm hay vượt quá khả năng hãm của BBT

OHF

BBT bị quá nhiệt

Nhiệt độ của BBT quá cao

OLF

Motor bị quá tải

Bật/tắt Motor quá nhiều lần trong thời gian ngắn.

OPF1

Mất 1 pha ngõ ra

OPF2

Mất 2 pha ngõ ra

OPF3

Mất 3 pha ngõ ra

Mất pha ở ngõ ra của BBT

Contactor ở ngõ ra đang mở

Không có kết nối với Motor hay Motor được kết nối có công suất quá nhỏ

Có sự cố thoáng qua gây mất ổn định dòng điện Motor

OSF

Quá điện áp

Điện áp nguồn quá cao

Điện áp không ổn định

PHF

Mất pha nguồn

BBT bị mất nguồn cung cấp hay bị nổ cầu chì nguồn.

Mất một pha

BBT ATV71 3 pha sử dụng nguồn 1 pha

Tải không cân bằng

Chức năng bảo vệ này chỉ thực hiện khi BBT có tải

ILF

Lỗi truyền thông bên trong

Lỗi truyền thông giữa option card và BBT

SLF1

Lỗi Modbus

Gián đoạn truyền thông Modbus

CnF

Card truyền thông

Lỗi truyền thông trên card truyền thông.

PtF1

Đầu dò nhiệt PTC1

Đầu dò PTC trong Motor 1 bị ngắn mạch hay hở mạch

PtF2

Đầu dò nhiệt PTC2

Đầu dò PTC trong Motor 2 bị ngắn mạch hay hở mạch

PtF3

Đầu dò nhiệt PTC3

Đầu dò PTC trong Motor 3 bị ngắn mạch hay hở mạch

OtF1

Quá nhiệt đầu do PTC1

Phát hiện quá nhiệt ở đầu dò PTC1

OtF2

Quá nhiệt đầu do PTC2

Phát hiện quá nhiệt ở đầu dò PTC2

OtF3

Quá nhiệt đầu do PTC3

Phát hiện quá nhiệt ở đầu dò PTC3

APF

Card ứng dụng

Lỗi card lập trình

SLF2

PowerSuite

Lỗi truyền thông với phần mềm PowerSuite

SSF

Giới hạn mô men

Mômen vượt quá giới hạn cho phép

SLF3

Màn hình lắp rời

Lỗi truyền thông với màn hình hiển thị lắp rời

tJF

Quá nhiệt IGBT

Nhiệt độ IGBT quá cao

Những lỗi của biến tần Schneider đã sửa chữa thành công tại TRAN GIA

Lỗi mất tín hiệu điều khiển
Lỗi quá tải hoặc quá dòng
Lỗi hiển thị trên màn hình
Lỗi bộ nguồn
Lỗi cài đặt thông số
Lỗi không khởi động được
Lỗi động cơ không quay
Lỗi mất kết nối với hệ thống điều khiển
Lỗi quá nhiệt (máy biến tần nóng quá mức)
Lỗi đo điện áp không chính xác
Lỗi giao tiếp Modbus
Lỗi bảo vệ quá áp
Lỗi tín hiệu ngõ vào không ổn định
Lỗi điện áp nguồn không ổn định
Lỗi bộ lọc nhiễu

Lỗi tần số đầu ra không chính xác
Lỗi bộ nhớ không nhận lệnh
Lỗi phần mềm hoặc firmware
Lỗi bảo vệ ngắn mạch
Lỗi phản hồi từ cảm biến tốc độ không chính xáC
Lỗi mất tín hiệu điều khiển
Lỗi quá tải hoặc quá dòng
Lỗi hiển thị trên màn hìnH
Lỗi bộ nguồn
Lỗi cài đặt thông số
Lỗi không khởi động được
Và nhiều lỗi khác….

Với đội ngũ kỹ thuật viên chuyên nghiệp và giàu kinh nghiệm, TRAN GIA đã khắc phục thành công các sự cố trên, giúp máy biến tần Schneider hoạt động ổn định và hiệu quả. Nếu bạn gặp phải bất kỳ lỗi nào tương tự, đừng ngần ngại liên hệ với chúng tôi để được tư vấn và hỗ trợ sửa chữa.

Nguyên nhân và biện pháp khắc phục các lỗi thường gặp ở biến tần Schneider.

1. USF: Lỗi thấp áp (Voltage drop, Under voltage hoặc Low voltage).

Nguyên Nhân

Biện Pháp Khắc Phục

Cấp nguồn điện vào không ổn định:
Lỗi điện trở cách điện:
Lỗi phần mềm:
Các lỗi khác:

Kiểm tra nguồn điện đầu vào: Lỗi thấp áp có thể do nguồn điện đầu vào không đủ hoặc không ổn định. Kiểm tra nguồn điện và đảm bảo rằng nó đáp ứng yêu cầu về điện áp, tần số và điện áp tối đa cho biến tần.
Kiểm tra tải: Kiểm tra tải để đảm bảo rằng nó không quá tải. Nếu tải quá tải, nó có thể gây ra lỗi thấp áp. Kiểm tra tải và đảm bảo rằng nó đáp ứng yêu cầu của biến tần.
Kiểm tra bộ lọc: Bộ lọc được sử dụng để giảm nhiễu và giữ cho điện áp đầu ra của biến tần ổn định. Nếu bộ lọc không hoạt động đúng cách, nó có thể gây ra lỗi thấp áp. Kiểm tra bộ lọc và thay thế nếu cần thiết.
Kiểm tra cách cài đặt biến tần: Có thể lỗi thấp áp là do cài đặt sai thông số của biến tần. Kiểm tra cài đặt và đảm bảo rằng chúng được thiết lập đúng.
Kiểm tra cách kết nối: Kiểm tra các kết nối và đảm bảo rằng chúng được cắm chắn chắn. Các kết nối không chắc chắn có thể gây ra mất điện áp và lỗi thấp áp.
Nếu những cách xử lý trên không khắc phục được lỗi thấp áp ở biến tần Schneider, người sử dụng nên liên hệ đế TRAN GIA Automation để được tư vấn và xử lý lỗi.

2. ObF, OSF: Lỗi quá áp (Overvoltage).

Nguyên Nhân

Biện Pháp Khắc Phục

Không điều chỉnh đúng thông số của biến tần cho phù hợp với điện áp nguồn cấp.
Không đồng bộ tốc độ động cơ với tần số của biến tần.
Điện áp nguồn cấp không ổn định hoặc quá cao.
Các tải không cân bằng gây ra điện áp trở lại (back EMF) quá cao.
Hệ số công suất của tải quá thấp.

Kiểm tra và điều chỉnh các thông số của biến tần để phù hợp với điện áp nguồn cấp, đồng bộ tốc độ động cơ.
Kiểm tra điện áp nguồn cấp và đảm bảo nó ổn định và không quá cao.
Kiểm tra tải để đảm bảo cân bằng và hệ số công suất phù hợp.
Nếu không tự khắc phục được lỗi, cần liên hệ đến TRAN GIA Automation để được hỗ trợ và khắc phục lỗi.

3. OHF: Lỗi quá nhiệt (Overheat).

Nguyên Nhân

Biện Pháp Khắc Phục

Quá tải hoặc chạy ở điều kiện quá mức:
Sự cố cảm biến quá nhiệt:
Thiết kế không đúng hoặc lắp đặt không đúng:
Lỗi phần mềm hoặc hệ thống:

Kiểm tra quạt làm mát: Nếu quạt không hoạt động hoặc bị tắc, nó sẽ không đưa được không khí lạnh đến bên trong biến tần, dẫn đến tăng nhiệt độ. Kiểm tra xem quạt có hoạt động đúng cách không, và làm sạch nếu cần.
Kiểm tra đường dẫn gió: Đảm bảo đường dẫn gió vào và ra khỏe mạnh và không bị tắc.
Tăng công suất biến tần: Nếu công suất của biến tần không đáp ứng được nhu cầu sử dụng, nó sẽ hoạt động liên tục với công suất tối đa và dẫn đến quá nhiệt. Tăng công suất biến tần hoặc giảm tải để giảm nhiệt độ.
Lắp thêm tản nhiệt: Nếu biến tần được lắp đặt trong không gian hẹp hoặc không được thông gió tốt, bạn có thể cân nhắc lắp thêm tản nhiệt để tăng hiệu suất làm mát.
Kiểm tra cảm biến nhiệt: Nếu cảm biến nhiệt của biến tần bị hỏng, nó sẽ không thể đo đạt được nhiệt độ chính xác, dẫn đến quá nhiệt. Kiểm tra và thay thế cảm biến nhiệt nếu cần.
Lưu ý rằng để khắc phục lỗi quá nhiệt ở biến tần Schneider, bạn cần phải có kiến thức chuyên môn và kinh nghiệm thực tiễn về điện tử công nghiệp, vì vậy nếu không tự tin về khả năng của mình, hãy tìm đến TRAN GIA Automation để được hỗ trợ

4. OLF: Lỗi quá tải (Overload).

Nguyên Nhân

Biện Pháp Khắc Phục

Quá tải trên tải động cơ:
Kích thước biến tần không phù hợp:
Sự cố bên trong biến tần:
Không đồng bộ giữa đầu vào và đầu ra của biến tần:
Điều khiển không chính xác:

Tăng kích thước của biến tần hoặc giảm tải trên động cơ để giảm tải trên biến tần.
Kiểm tra các thành phần bên trong biến tần để xác định xem có sự cố gì không và thay thế các bộ phận hỏng.
Đảm bảo rằng đầu vào và đầu ra của biến tần được đồng bộ với nhau để giảm tải trên biến tần.
Kiểm tra lại tham số điều khiển biến tần để đảm bảo rằng chúng được thiết lập đúng và sử dụng các tham số tối ưu cho ứng dụng cụ thể.

5. OCF: Lỗi quá dòng (Overcurrent).

Nguyên Nhân

Biện Pháp Khắc Phục

Tải quá nặng hoặc quá dòng:
Sự cố về điện áp đầu vào:
Thiết bị bảo vệ quá dòng không hoạt động:
Các vấn đề khác:

Giảm tải: Nếu tải đang quá nặng hoặc quá dòng, bạn cần giảm tải để đảm bảo dòng điện không vượt quá giới hạn cho phép của biến tần.
Kiểm tra điện áp đầu vào: Kiểm tra điện áp đầu vào để đảm bảo nó trong giới hạn cho phép của biến tần.
Kiểm tra thiết bị bảo vệ: Kiểm tra các thiết bị bảo vệ trên biến tần Schneider, bao gồm máy bảo vệ quá dòng và cảm biến dòng, để đảm bảo chúng hoạt động đúng cách.
Kiểm tra các thành phần bên trong: Kiểm tra các thành phần bên trong biến tần, bao gồm bộ điều khiển và mạch điện tử, để đảm bả

6. SOF: Lỗi quá tốc độ (Overspeed).

Nguyên Nhân

Biện Pháp Khắc Phục

Thông số cài đặt không chính xác:
Các thành phần hư hỏng:
Nguồn cấp không ổn định:
Tải quá nặng:

Kiểm tra và cài đặt lại thông số: Kiểm tra lại các thông số cài đặt trong biến tần để đảm bảo chúng được cấu hình đúng. Nếu cần, hãy cài đặt lại thông số.
Kiểm tra các thành phần bên trong: Kiểm tra các thành phần như IGBT, tụ điện, quạt làm mát, v.v. trong biến tần để đảm bảo chúng hoạt động tốt.
Kiểm tra nguồn cấp: Kiểm tra nguồn cấp để đảm bảo rằng nó đủ mạnh và ổn định để cung cấp cho biến tần.
Giảm tải: Nếu tải quá nặng hoặc quá khó khăn để di chuyển, hãy giảm tải để giảm áp lực lên biến tần và tránh lỗi quá tốc độ.

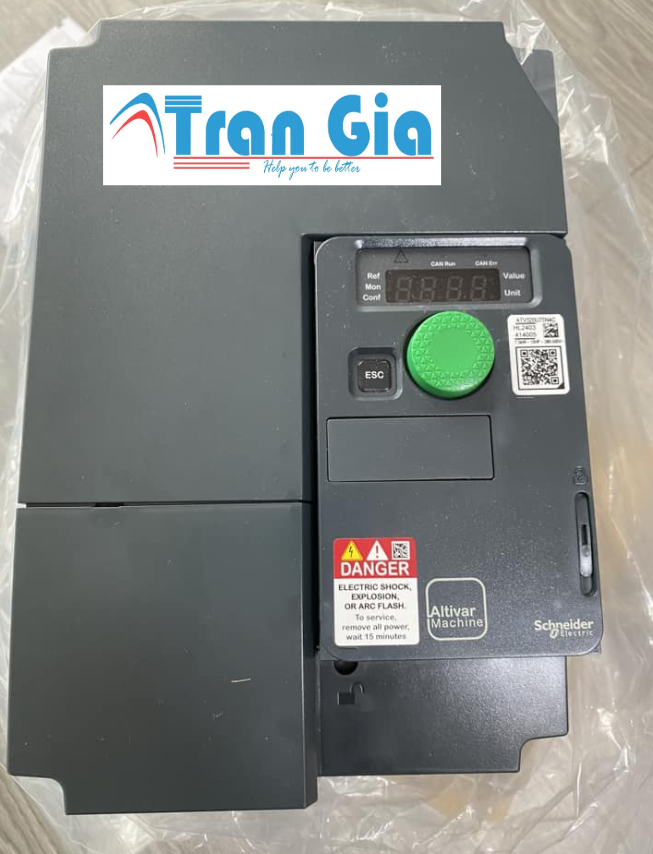

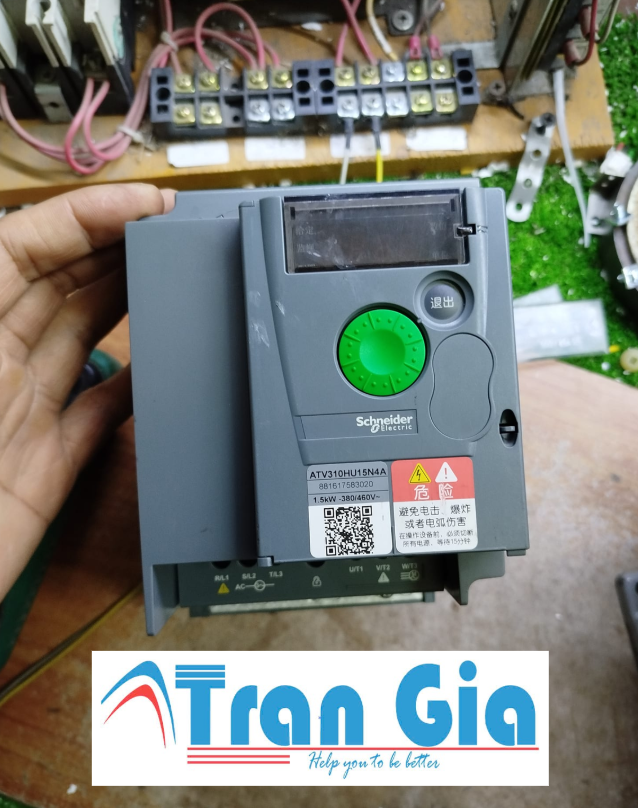

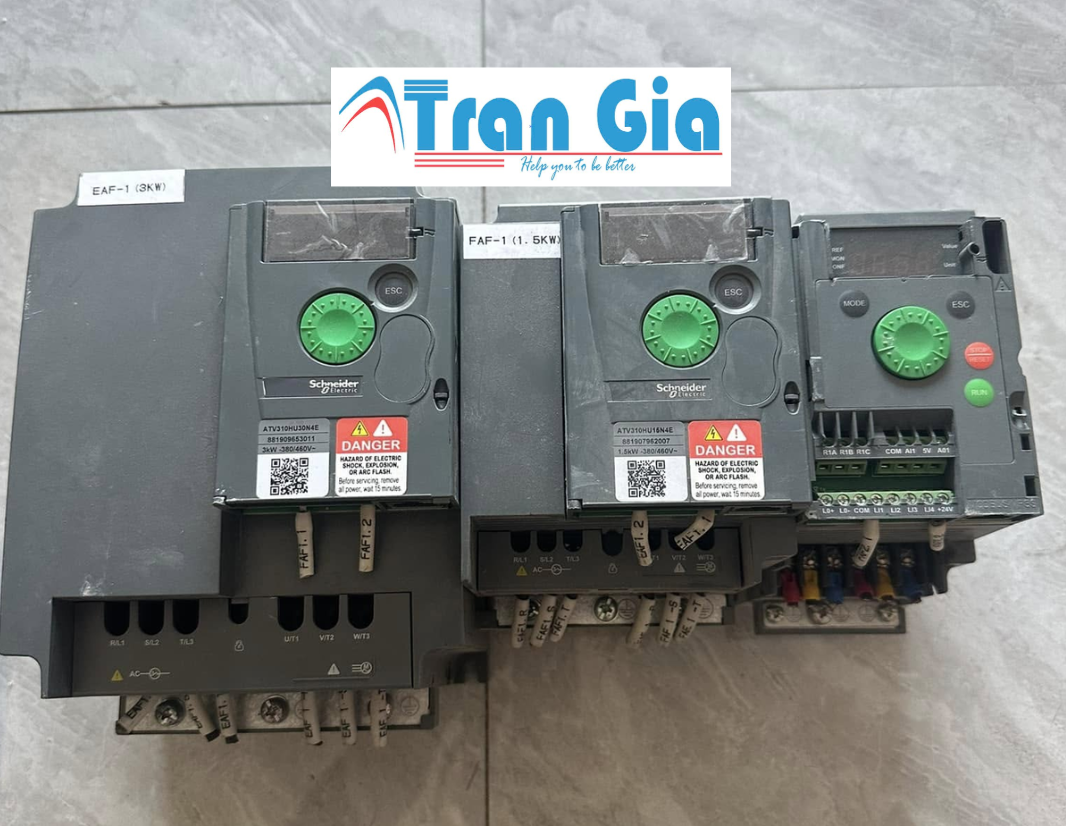

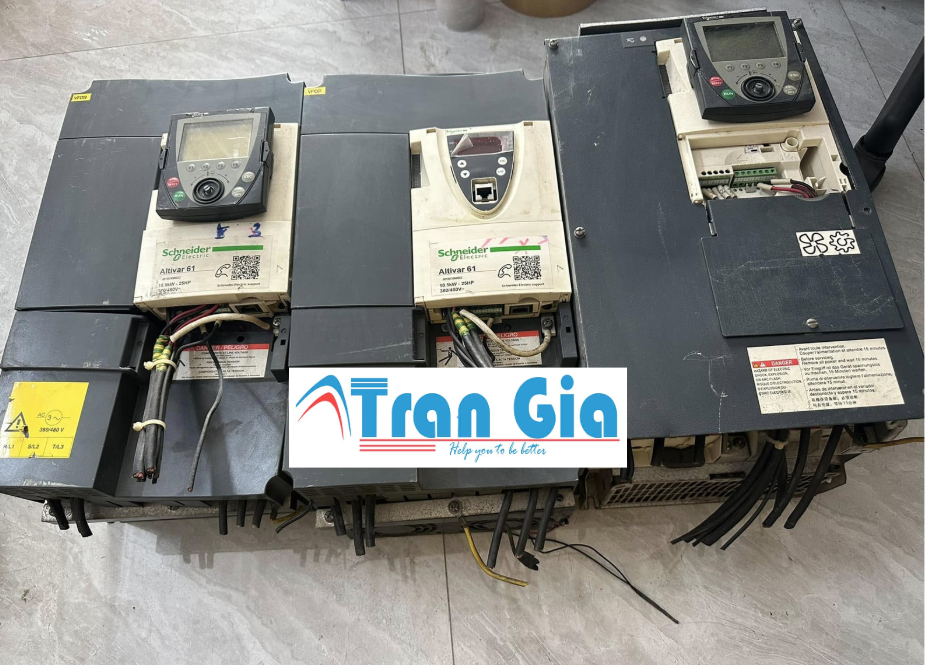

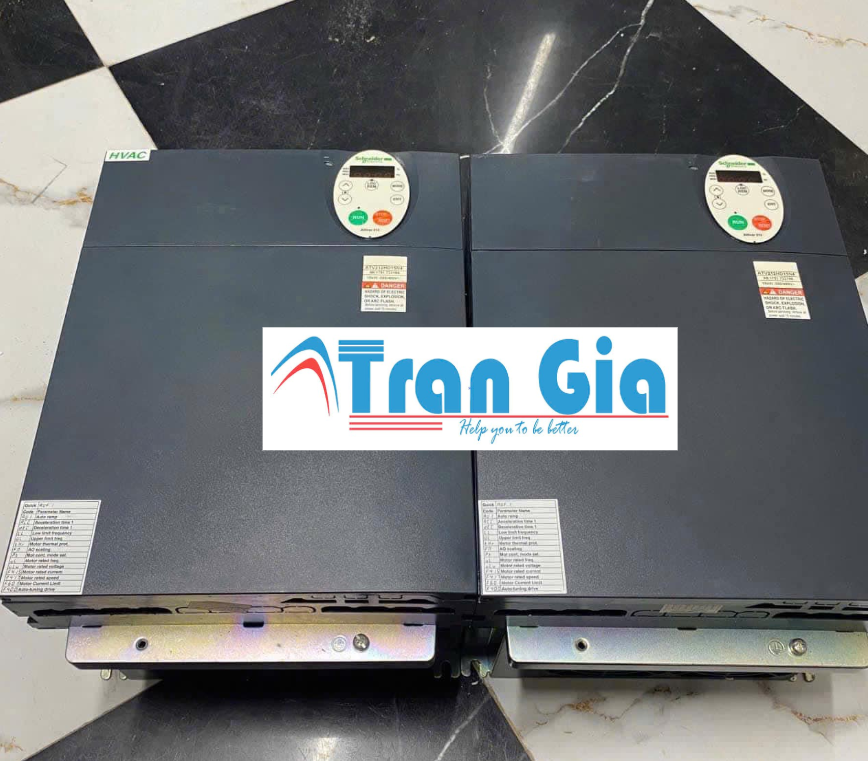

Dưới đây là một số hình ảnh biển tấn được sửa chữa tại TRẦN GIA:

Vì sao chọn TRAN GIA sửa biến tần Schneider

TRAN GIA là một trong những Công Ty có đội ngũ chuyên môn kỹ thuật với tay nghề cao, được huấn luyện chuyên nghiệp và có nhiều năm kinh nghiệm trong lĩnh vực tự động hóa. Chúng tôi đã khắc phục cho hàng nghàn khách hàng gặp một số tình trạng thiết bị công nghiệp bị lỗi như vỡ, không lên nguồn, bo khiển, bo động lực, cháy nổ,…ở TP HCM và một số tỉnh lân cận như Đồng Nai, Bình Dương, Bình Phước, Long An, Tây Ninh,..Bên cạnh đó chúng tôi luôn hổ trợ quý khách hàng 24/7 thông qua hotline: 0913 506 739 đẻ được tư vấn một cách tốt nhất

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

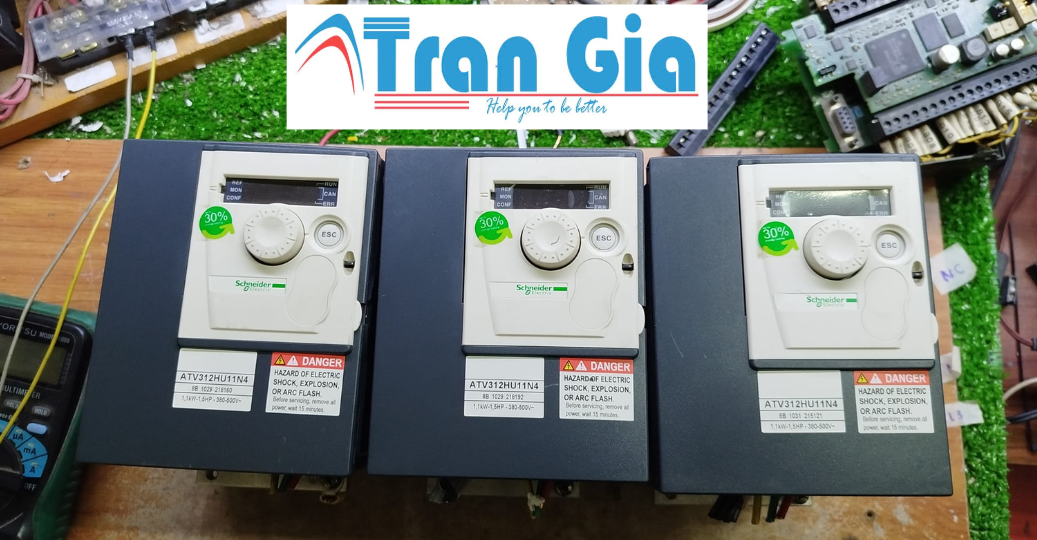

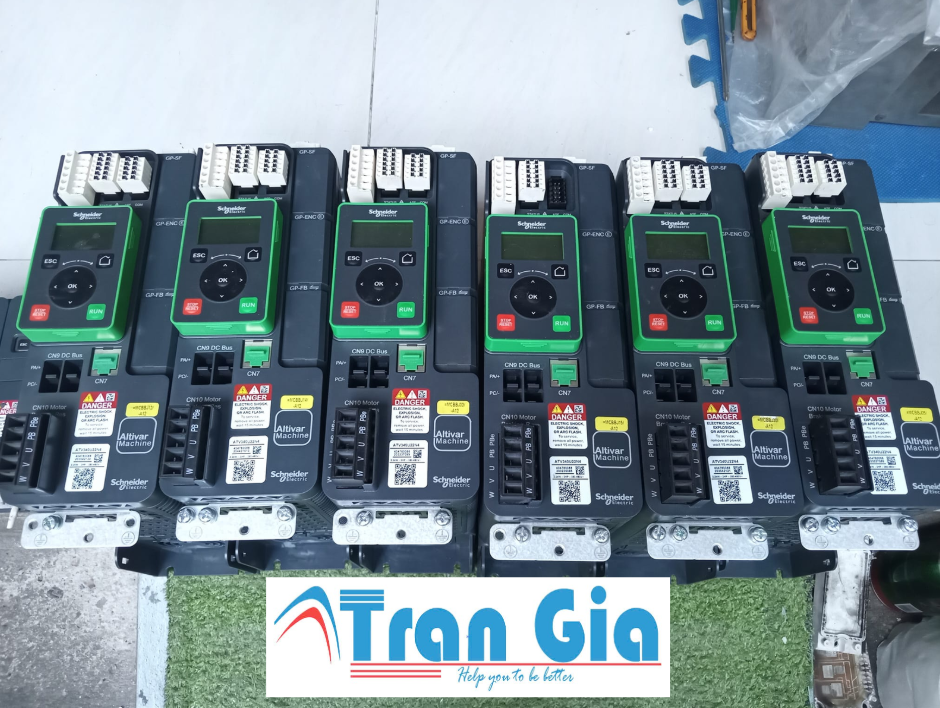

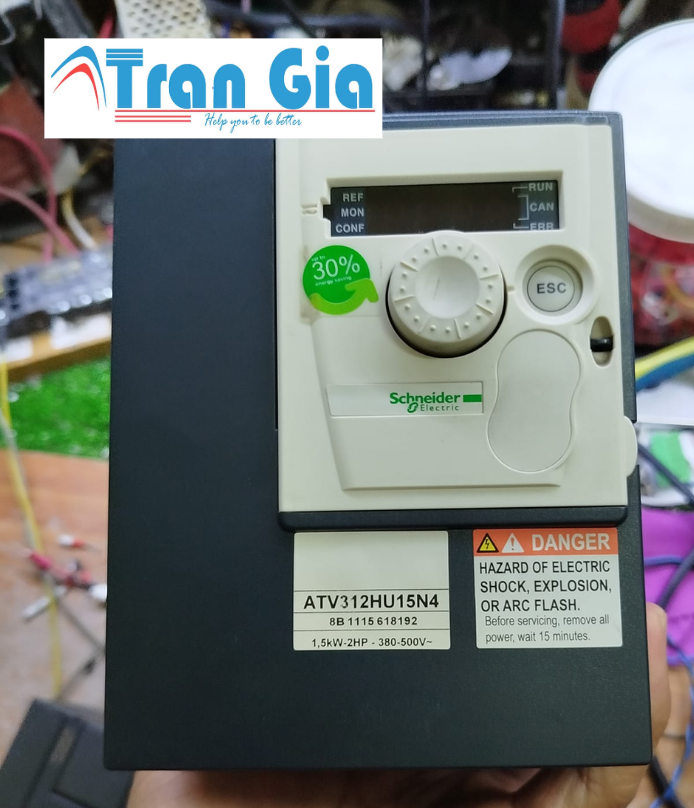

Một số hình ảnh thiết bị biến tần đang được sửa chữa tại TRAN GIA

Quy trình sửa chữa Tại Trần Gia

Bước 1: Tiếp nhận thiết bị Thiết bị lỗi từ phía khách hàng.
Bước 2: Vệ sinh lại thiết bị, kiểm tra tìm lỗi của thiết bị, Báo Giá cho Khách hàng
Bước 3: Thông báo về lỗi và đưa ra phương án xử lí,
Bước 4: Tiến hành sửa chữa thay thế linh kiện, Chạy thử.
Bước 5: Bàn giao thiết bị cho khách hàng và lưu trữ thông tin bảo hành.

Ảnh nhân viên Trần Gia đang sửa chữa thiết bị tự động biến tần

Cam kết với khách hàng

Linh kiện

100% nhập khẩu chính hãng
Thời gian nhập nhanh
Nâng cấp lên dòng cao nhất

Bảo hành

Tiêu chuẩn: 3 tháng – 6 Tháng

Các khu vực Chúng tôi nhận sửa chữa biến tần Schneider uy tín toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ sửa chữa sửa chữa biến tần Schneider uy tín tận nơi tại TpHCM: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ,…
