Thông số kỹ thuật của tấm cảm ứng Omron NS8-TV00B, NS10-TV00B

• Sản phẩm: Tấm cảm ứng Omron NS8-TV00B, NS10-TV00B

• Màn hình: TFT LCD, kích thước lần lượt là 8.4 inch (NS8-TV00B) và 10.4 inch (NS10-TV00B)

• Độ phân giải: 640 x 480 pixels (VGA) cho NS8-TV00B và 800 x 600 pixels (SVGA) cho NS10-TV00B

• Số màu hiển thị: 65,536 màu

• Cảm ứng: Cảm ứng điện trở (Resistive Touch)

• Bộ nhớ trong: 60MB Flash memory

• Khe cắm thẻ nhớ: Hỗ trợ Compact Flash (CF)

• Đèn nền: CCFL, tuổi thọ khoảng 50,000 giờ

• Tuổi thọ cảm ứng: Tối thiểu 1,000,000 lần nhấn

• Cổng giao tiếp: RS232C, RS422/RS485, USB Host & Slave, Ethernet (RJ45)

• Nguồn cấp: 24VDC (phạm vi 18VDC đến 30VDC)

• Tiêu chuẩn bảo vệ: IP65 (mặt trước)

• Kích thước và khối lượng:

  • NS8-TV00B: Kích thước lắp đặt khoảng 263 x 211 x 55 mm, trọng lượng ~1.8 kg

  • NS10-TV00B: Kích thước lắp đặt khoảng 281 x 211 x 55 mm, trọng lượng ~2.2 kg

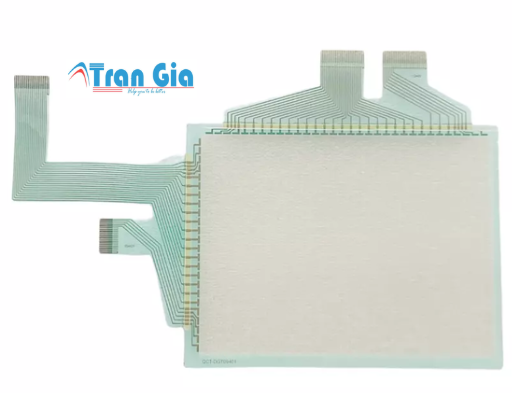

Cấu tạo của tấm cảm ứng Omron NS8-TV00B, NS10-TV00B

1. Lớp kính bảo vệ (Cover Lens)

• Chất liệu: Kính cường lực hoặc nhựa công nghiệp.
• Chức năng:
  • Chống trầy xước, chống va đập khi sử dụng trong môi trường công nghiệp.
  • Có thể phủ lớp chống lóa, chống bám vân tay để hiển thị tốt hơn dưới ánh sáng mạnh.

2. Lớp cảm ứng (Touch Sensor Layer)

• Công nghệ cảm ứng: Cảm ứng điện trở hoặc cảm ứng điện dung (tùy phiên bản).
• Chức năng:
  • Đối với cảm ứng điện trở: Nhạy với cả tay trần, bút stylus hoặc găng tay, hoạt động tốt ngay cả khi có nước hoặc dầu.
  • Đối với cảm ứng điện dung: Nhạy với tay trần, hỗ trợ đa điểm, mang lại trải nghiệm mượt mà hơn.

3. Lớp dẫn điện ITO (Indium Tin Oxide Layer)

• Chất liệu: Phủ lớp ITO trên kính hoặc màng nhựa PET.
• Chức năng:
  • Dẫn tín hiệu từ điểm chạm đến bộ điều khiển.
  • Đảm bảo cảm ứng chính xác, không bị nhiễu trong môi trường nhiều thiết bị điện tử.

4. Cáp kết nối (Touch Controller & FPC Cable)

• Chuẩn kết nối: Cáp FPC (Flexible Printed Circuit) 4 hoặc 5 chân, phù hợp với các hệ thống điều khiển công nghiệp.
• Chức năng:
  • Truyền tín hiệu từ lớp cảm ứng đến bộ vi xử lý.
  • Đảm bảo tốc độ phản hồi nhanh, giúp thao tác chính xác và ổn định.

5. Lớp đế và khung bảo vệ (Back Layer & Frame)

• Chất liệu: Hợp kim nhôm hoặc nhựa công nghiệp.
• Chức năng:
  • Định hình và bảo vệ toàn bộ tấm cảm ứng.
  • Hỗ trợ tản nhiệt, giúp thiết bị hoạt động bền bỉ trong thời gian dài.

Đặc điểm của tấm cảm ứng Omron NS8-TV00B, NS10-TV00B

• Màn hình TFT LCD sắc nét

  • NS8-TV00B có màn hình 8.4 inch, NS10-TV00B có màn hình 10.4 inch, với độ phân giải 640×480 pixels cho NS8-TV00B và 800×600 pixels cho NS10-TV00B.

  • Hiển thị 65,536 màu sắc nét, dễ dàng theo dõi các thông số và điều khiển giao diện.

• Cảm ứng điện trở

  • Được trang bị cảm ứng điện trở (Resistive Touch), cho phép người dùng tương tác với màn hình bằng tay trần hoặc găng tay.

  • Tuổi thọ cảm ứng lên đến 1,000,000 lần nhấn, đảm bảo bền bỉ trong môi trường công nghiệp.

• Bộ nhớ trong lớn

  • Tích hợp bộ nhớ trong 60MB Flash memory, giúp lưu trữ các chương trình và dữ liệu mà không cần phải phụ thuộc vào thiết bị bên ngoài.

• Khe cắm thẻ nhớ CF

  • Hỗ trợ khe cắm thẻ nhớ Compact Flash (CF), giúp người dùng dễ dàng mở rộng bộ nhớ và lưu trữ dữ liệu, hoặc sao lưu và phục hồi hệ thống.

• Cổng giao tiếp linh hoạt

  • RS232C: 1 cổng cho kết nối đơn giản với các thiết bị PLC và máy tính.

  • RS422/RS485: 2 cổng cho kết nối với các thiết bị công nghiệp từ xa.

  • USB Host & Slave: Hỗ trợ kết nối với thiết bị bên ngoài như ổ USB, máy tính và các thiết bị lưu trữ khác.

  • Ethernet (RJ45): Hỗ trợ kết nối mạng LAN với tốc độ 10/100 Mbps, giúp giám sát và điều khiển từ xa.

Ứng dụng của tấm cảm ứng Omron NS8-TV00B, NS10-TV00B

• Hệ thống tự động hóa công nghiệp

  • Các màn hình này được sử dụng để giám sát và điều khiển các dây chuyền sản xuất, máy móc và thiết bị tự động trong các nhà máy sản xuất. Chúng giúp người vận hành dễ dàng theo dõi các thông số kỹ thuật, trạng thái hoạt động và điều chỉnh các tham số trong hệ thống.

• Quản lý và điều khiển trong ngành chế tạo

  • Dùng trong ngành chế tạo để điều khiển máy móc, giám sát quy trình gia công, lắp ráp và kiểm tra chất lượng sản phẩm. Tấm cảm ứng giúp tăng hiệu quả và giảm thời gian gián đoạn trong quá trình sản xuất.

• Hệ thống SCADA

  • Ứng dụng trong các hệ thống SCADA (Supervisory Control and Data Acquisition) để giám sát và điều khiển các quy trình công nghiệp phức tạp như cấp nước, cấp điện, xử lý nước thải, v.v. Chúng giúp giám sát từ xa và đảm bảo quy trình vận hành liên tục.

• Giám sát hệ thống HVAC

  • Được sử dụng trong việc giám sát và điều khiển các hệ thống HVAC (Heating, Ventilation, and Air Conditioning) trong các tòa nhà, trung tâm dữ liệu hoặc nhà máy. Giúp kiểm soát nhiệt độ, độ ẩm và các yếu tố môi trường khác.

• Ứng dụng trong hệ thống giao thông thông minh

  • Trong các ứng dụng giao thông như điều khiển đèn tín hiệu giao thông, giám sát trạm dừng xe buýt hoặc hệ thống tàu điện ngầm, giúp người vận hành dễ dàng theo dõi và quản lý các thiết bị giao thông.
