Mô tả sản phẩm

TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, HMI Xinje Touchwin TG765-UT 7 inch 24VDC , màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật của HMI Xinje Touchwin TG765-UT 7 inch 24VDC

Sản phẩm: HMI Xinje Touchwin TG765-UT 7 inch 24VDC
Kích thước: 7 inch – công nghệ TFT LCD.
Độ phân giải: 800 × 480 pixels (chuẩn WQVGA).
Hiển thị màu: 16.77 triệu màu – màu sắc rõ nét, chân thực.
Cảm ứng: Cảm ứng điện trở 4 dây – độ nhạy tốt, bền với môi trường công nghiệp.
CPU: ARM9 – tốc độ xử lý 400MHz.
Bộ nhớ lưu trữ: 128MB Flash – lưu chương trình và dữ liệu hiển thị.
RAM: Đủ cho vận hành mượt các giao diện trung bình đến phức tạp.
COM1: RS-232 / RS-485.
COM2: RS-232 / RS-422 / RS-485.
USB Host (USB-A): Kết nối USB, chuột, bàn phím, máy in,…
USB Client (USB-B): Dùng để nạp chương trình từ phần mềm TouchWin.
Nguồn hoạt động: DC 24V (cho phép từ 22 đến 26VDC).
Dòng tiêu thụ: Khoảng 200mA.
Kích thước tổng thể: Khoảng 204 × 150 × 44 mm.
Kích thước lắp âm: Khoảng 192 × 138 mm.
Nhiệt độ làm việc: 0 – 50°C.
Độ ẩm tương đối: 10 – 90% (không ngưng tụ).
Mặt trước đạt chuẩn bảo vệ IP65.

Cấu tạo của HMI Xinje Touchwin TG765-UT 7 inch 24VDC

1. Mặt trước

Màn hình cảm ứng TFT LCD 7 inch
- Độ phân giải 800 × 480 pixels (WQVGA).
- Hiển thị 16.77 triệu màu – hình ảnh rõ nét, giao diện trực quan.
- Cảm ứng điện trở 4 dây – hoạt động tốt trong môi trường công nghiệp, kể cả khi đeo găng tay.
Khung viền lắp đặt
- Viền nhô nhẹ để lắp âm tủ điện, có tai bắt vít.
- Mặt trước đạt chuẩn IP65: chống bụi và nước nhẹ (phù hợp môi trường nhà xưởng).

2. Bên trong (bo mạch và linh kiện)

Bo mạch chính (Mainboard)
- CPU ARM9 – 400MHz: điều khiển giao diện và xử lý tín hiệu.
- Bộ nhớ Flash 128MB: lưu trữ chương trình, hình ảnh và dữ liệu hệ thống.
- RAM đi kèm hỗ trợ xử lý hình ảnh động và thay đổi màn hình mượt mà.

Bo nguồn
- Nhận nguồn DC 24V (dải 22–26VDC).
- Có mạch ổn định nguồn và chống nhiễu EMI để hoạt động ổn định.

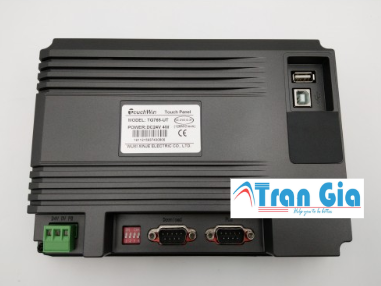

3. Mặt sau – Các cổng kết nối

COM1: Hỗ trợ RS-232 và RS-485 (tùy chọn cấu hình).
COM2: Hỗ trợ RS-232 / RS-422 / RS-485.
USB Host (USB-A): kết nối thiết bị ngoại vi như USB lưu trữ, chuột, máy in,…
USB Client (USB-B): dùng để kết nối máy tính tải chương trình thông qua phần mềm TouchWin.
Terminal cấp nguồn 24VDC: thường là dạng 2 chân bắt vít.

4. Vỏ ngoài

Làm từ nhựa kỹ thuật hoặc hợp kim nhôm nhẹ, tản nhiệt tốt.
Thiết kế không dùng quạt – làm mát thụ động bằng khe tản nhiệt.
Gọn nhẹ, dễ lắp vào tủ điện hoặc bảng điều khiển.

Đặc điểm của HMI Xinje Touchwin TG765-UT 7 inch 24VDC

1. Thiết kế công nghiệp – gọn, bền, dễ lắp

Màn hình 7 inch TFT LCD, cảm ứng điện trở 4 dây – thao tác chính xác, bền bỉ.
Viền mỏng, thiết kế lắp âm tủ dễ dàng.
Mặt trước đạt chuẩn IP65 – chống bụi, chống nước nhẹ, phù hợp môi trường nhà xưởng.

2. Hiển thị đẹp – thao tác mượt

Độ phân giải 800 × 480 pixels với 16.77 triệu màu – hình ảnh rõ ràng, giao diện sắc nét.
Giao diện cảm ứng hoạt động tốt ngay cả khi đeo găng tay.
Hiển thị được nhiều thông số, biểu đồ, trạng thái thiết bị cùng lúc.

3. Cấu hình đủ dùng cho các ứng dụng phổ thông

CPU ARM9 tốc độ 400MHz – xử lý ổn định.
Bộ nhớ Flash 128MB – đủ để lưu chương trình và dữ liệu cơ bản.
Phù hợp với các giao diện trung bình, không quá phức tạp.

4. Kết nối linh hoạt với nhiều dòng PLC

2 cổng COM (COM1 và COM2) hỗ trợ RS-232, RS-485, RS-422 – dễ dàng kết nối PLC từ các hãng như:
- Siemens, Mitsubishi, Omron, Delta, Panasonic, Xinje,…
USB Host dùng để kết nối USB lưu trữ, máy in,…
USB Client để nạp chương trình từ phần mềm TouchWin trên máy tính.

5. Không có Ethernet – tối ưu chi phí

TG765-UT không có cổng mạng LAN RJ45 → giảm chi phí đầu tư.
Thích hợp cho hệ thống không cần giám sát từ xa, chỉ điều khiển tại chỗ.

6. Lập trình dễ dàng – phần mềm miễn phí

Sử dụng phần mềm TouchWin (miễn phí, dễ học).
Giao diện kéo – thả, hỗ trợ đa ngôn ngữ và bảo mật người dùng.
Tạo giao diện đẹp, chuyên nghiệp mà không cần code phức tạp.

Mục đích sử dụng của HMI Xinje Touchwin TG765-UT 7 inch 24VDC

1. Giao diện điều khiển trực quan cho máy móc

Thay thế các nút nhấn, đèn báo truyền thống.
Cho phép người vận hành dễ dàng theo dõi và thay đổi các thông số như: tốc độ motor, thời gian hoạt động, nhiệt độ cài đặt, trạng thái hệ thống,…

2. Giám sát và hiển thị trạng thái hệ thống

Hiển thị cảnh báo lỗi, trạng thái đầu vào/đầu ra của PLC, đồ thị dữ liệu,…
Giúp kỹ thuật viên nhanh chóng phát hiện và xử lý sự cố.

3. Tích hợp vào tủ điều khiển hoặc máy độc lập

Thích hợp lắp âm mặt tủ điện hoặc gắn trực tiếp trên thân máy.
Dùng phổ biến trong máy cắt, máy ép, máy trộn, băng tải, hệ thống HVAC, hệ thống bơm/quạt,…

4. Tương tác dữ liệu với PLC

Giao tiếp với PLC thông qua cổng COM (RS-232/485/422) để đọc – ghi dữ liệu.
Là cầu nối giữa người dùng và PLC, giúp điều chỉnh logic vận hành mà không cần kết nối máy tính.

5. Tùy chỉnh quy trình vận hành linh hoạt

Có thể xây dựng nhiều màn hình thao tác theo từng công đoạn sản xuất.
Thiết lập điều kiện hiển thị, phân quyền người dùng, quản lý lịch sử thao tác,…

6. Giải pháp điều khiển tại chỗ, không cần kết nối mạng

Vì không có Ethernet, HMI TG765-UT phù hợp cho các hệ thống cục bộ, không cần SCADA hoặc điều khiển từ xa.
